Conectar jack hembra a in

ddfa92
#1 por ddfa92 el 03/08/2012
Quisiera saber si alguien me puede ayudar con lo siguiente

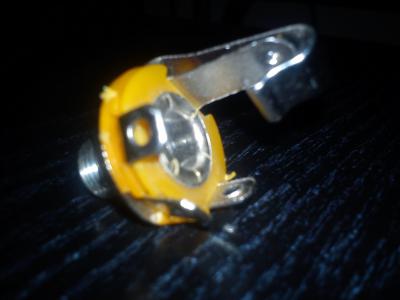

compre 2 jack hembra pero no se como va conectado al circuito

este es el circuito que estoy armando http://1.bp.blogspot.com/_y4AYtND8Hz8/R-D1JgQcF-I/AAAAAAAAAKQ/cQHq4BwyzCI/s1600-h/colorsound_wah_vsex_mods.jpg

espero que alguien pueda ayudarme
Gracias!
Archivos adjuntos ( para descargar)
Subir
Tariu
#2 por Tariu el 03/08/2012
Muy fácil...

el input y el output van al vivo del jack... que es la lengueta larga que hace contacto con la punta de la clavija macho. Con un polímetro, mira qué patilla hace continuidad con la lengüeta larga y lo sueldas ahí. si el circuito es mono, las otras dos las unes y las pones a masa.
