Conección Marshall JVM410H+1960A+1960B

Luchon
#1 por Luchon el 07/05/2019
Estimados,

Como están? Soy Luis desde Chile (santiago), por favor necesito de un poco de ayuda y orientación.
Acabo de adquirir un cabezal mas 2 cajas Marshall (es un monstruo jajajaja). Pero no estoy seguro de dónde deben ir conectadas las cajas desde el cabezal correctamente, de manera de no dañar nada y también para poder sacarle el máximo provecho al equipo completo.

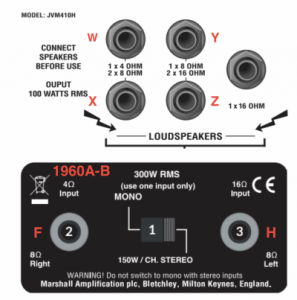

Las secciones del manual de cada uno son las siguientes:

Marshall JVM410H
Se dispone de 5 salidas de altavoces en el panel trasero. Se encuentran marcadas según las impedancias para las que están diseñadas:
- 1 x16 OHM Conecta un altavoz de 16 ohmios a esta entrada.
- 1 x 8 OHM/2 x 16 OHM Sirve para conectar un solo altavoz de guitarra de 8 ohmios o dos altavoces de guitarra de 16 ohmios.
- 1 x 4 OHM/2 x 8 OHM Sirve para conectar un solo altavoz de guitarra de 4 ohmios o dos altavoces de 8 ohmios.

Marshall 1960A & 1960B
Cuando se selecciona el modo «Estéreo», la pantalla se divide en dos «mitades» de 8 Ω para el uso con un amplificador estéreo.
Cuando se selecciona el modo «Mono», se puede elegir entre dos entradas de impedancia (4 Ω o 16 Ω).
2) Entrada derecha. Cuando el selector (1) está ajustado a:
- i) Stereo: conecta con el par de altavoces del lado derecho*. La impedancia nominal es de 8 Ω.
- ii) Mono: conecta con los cuatro altavoces. La impedancia nominal es de 4 Ω.
3) Entrada izquierda Cuando el selector (1) está ajustado a:
- i) Stereo: conecta con el par de altavoces del lado izquierdo*. La impedancia nominal es de 8 Ω.
- ii) Mono: conecta con los cuatro altavoces. La impedancia nominal es de 16 Ω.

Según yo, y lo que entendí, es que debería conectar de la siguiente manera para funcionar con ambas cajas:
- Desde el cabezal, entrada W, hacia la entrada F de una caja, 1960A.
- Desde el cabezal, entrada X, hacia la entrada F de una caja, 1960B.
- Ambas cajas en Mono.

Por favor me corrigen o me confirman si estoy mal, no quiero matar nada ajajjajaja

Saludos y un abrazo.

Archivos adjuntos ( para descargar)
Subir
bocasucia
#2 por bocasucia el 07/05/2019
Hola Lucho.
Las pantallas en Mono funcionan a 4 ó 16 Ohm., dependiendo de la entrada a la que la conectes.
Yo las conectaría así:
- Ambas pantallas en Mono.
- Salida Y del cabezal a entrada H (16 Ohm) de una de las pantallas.
- Salida Z (16 Ohm) del cabezal a entrada H de la otra pantalla.

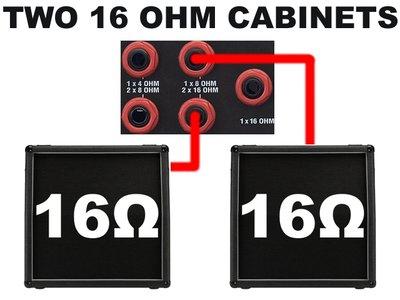

Te dejo uno de los diagramas sacado del foro del jvm.


También te dejo el enlace de todos los conexionado posibles.

http://jvmforum.com/phpBB3/viewtopic.php?t=6822

Aunque supongo que ya lo has tenido en cuenta, se deberán utilizar cables de carga de la sección adecuada.

Espero que te sirva de ayuda.
Un saludo.
Archivos adjuntos ( para descargar)
Subir
Luchon
#3 por Luchon el 08/05/2019
#2
Excelente, muy buena info, no había podido encontrar algo así. Muchas gracias.

El cable ya lo había considerado.
Un abrazo...
