Código de colores selector de impedancias Marshall super bass del 75

Solucionado
Juan
#1 por Juan el 29/09/2022
Hola a todos!!!
Ahí va mi consulta, a ver si alguien me echa un cable,nunca mejor dicho.
Tengo un super bass de 75 que tiene el selector de impedancias original. Para los que conozcan los amplis de esta época sabrán que no son del todo fiables. Se trata de un conector en U que se introduce según la impedancia deseada.

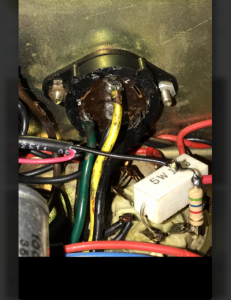

La foto adjunta muestra los cables según impedancias.
Todo lo que he encontrado dice:
4 ohmios cable negro
8 ohmios cable amarillo
16 ohmios cable verde.

Alguien me puede confirmar si esto es así?

Saludos y gracias!!!!
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -33%
    PRS SE P20 Parlour Pink ¡stock limitado!
    389 €
    Ver oferta
  • Harley Benton TE-52 NA
    159 €
    Ver oferta
  • Focusrite Scarlett Solo 3rd Gen
    109 €
    Ver oferta
Solución elegida por el creador del hilo (Juan)
toni diaz
#2 por toni diaz el 29/09/2022
Es fácil de saber, no te fíes de un amplificador con tantos años.
Mide entre masa negativa y cada cable, el de menor valor es el de 4 ohms y así sucesivamente, como pista para saber cuál es el de 8 ohms estará cogido de ahí un cable que va a una resistencia de 47 o 100k ( según años) es el nfb
Subir
Juan
#3 por Juan el 29/09/2022
Gracias Toni!!! Como masa negativa imagino que puedo usar el chasis del ampli, no?
Que es el nfb? El término lo he visto en algún foro guiri buscando info sobre el tema pero no me ha quedado muy claro.
Gracias compañero!!
Subir
toni diaz
#4 por toni diaz el 29/09/2022
Si, en este caso la chapa es el negativo (masa). N.F.B. Negative feedback, pero no te líes con eso, es que los técnicos hablamos raro, solo mira que salga un cable hacia una resistencia que va a la última válvula de previo antes de las de potencia, es la salida de 8 ohmios
Subir
Juan
#5 por Juan el 30/09/2022
Mil gracias!!!! En cuanto tenga tiempo desmonto y mido.
Saludos compañero!!!
Subir
jaimebcn
#6 por jaimebcn el 30/09/2022
Hola Juan,

Si mal no recuerdo, este es el código de colores correcto:

16 ohm - Amarillo.
8 Ohm - Verde.
4 Ohm - Negro.
Común - Marrón (o rojo o naranja).

Saludos,
Subir
Juan
#7 por Juan el 30/09/2022
#6 Gracias compañero pero lo que más estoy encontrando por la red es negro 4 amarillo 8 y verde 16 ohmios. Tendré que medir a ver qué tal.
Saludos
Subir
Juan
#8 por Juan el 30/09/2022
Pues ya he hecho las mediciones.

En la escala de 200 ohmios:

00.8 cable verde
00.7 cable amarillo
00.5 cable negro

Con lo que 16 ohmios verde, 8 ohmios amarillo y 4 ohmios negro.

Muchas gracias compañeros!!!
