Cableado P90 y Single-Coil

Stratdi
#1 por Stratdi el 16/01/2017
Muy buenas!

Estoy montando una stratocaster por partes, y se me ha entojado ponerle una P90 en el puente y una Single-Coil en el mástil (ya que me encanta el sonido Fender de la pastilla del mástil).

Por tema del mueble de la guitarra no hay problema, tengo el fresado de la madera preparado para aceptar cualquier tipo de pastilla.

Sé que es una configuración poco común,y por ello no encuentro ningún esquema de cómo debería conectar todo. Mi intención es tener 1 pote de tono para cada pastilla, un pote de volumen general y un selector de 3 posiciones.

¿Alguien me puede echar un cable?

Gracias por adelantado!
Subir
toni diaz
#2 por toni diaz el 16/01/2017
La p90 es una single, sigue cualquier esquema de sss de strato
Subir
Stratdi
#3 por Stratdi el 19/01/2017
Según leo (tanto en recomendación por el fabricante como en los foros) una P90 conviene conectarla como una humbucker.

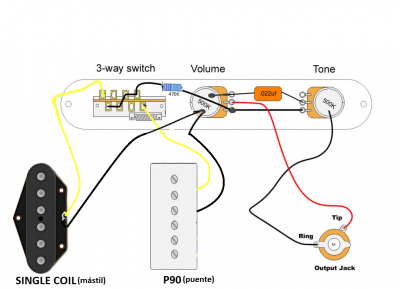

No sé mucho sobre electrónica, pero creo que si pongo los 2 potes de 500k y le pongo una resistencia en paralelo de 470k conseguiría que la single coil la 'viera' como de 250k. Adjunto una imagen de la idea para ver si alguien me puede confirmar si iría bien.


Gracias, un saludo!
Archivos adjuntos ( para descargar)
Sin título.png
Subir
toni diaz
#4 por toni diaz el 19/01/2017
Y en la posicion intermedia??
Subir
Stratdi
#5 por Stratdi el 19/01/2017
No entiendo tu pregunta...

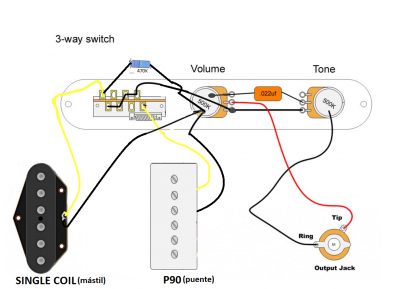

Actualizo el diagrama que creo que me he colado con la resistencia.
Archivos adjuntos ( para descargar)
Sin título.png
Subir
toni diaz
#6 por toni diaz el 19/01/2017
Perdon aclaro, cuando tengas seleccionadas las dos pastillas en paralelo mas el volumen mas la resistencia me parece que tendras un sonido bastante oscuro y una resistencia total del paralelo de aprox 3 kOhms.
Pero bueno un potenciometro cuesta 3 Euros
Te recomiendo que pruebes y despues decidas.
La oreja es tu amiga... jejeje
Subir
Willy Ylliw
#7 por Willy Ylliw el 09/08/2018
#5 lo mismo pero con un siwtch de 5 por favor
Subir
Willy Ylliw
#8 por Willy Ylliw el 10/08/2018
#5 esa resistencia celeste para que sirve ? Q funcione cumple ?
Subir
b0rmusic
#9 por b0rmusic el 10/08/2018
#8 Si Nome equivoco hace que la single coil funcione a 250k (o cerca) y la humbucker a 500k (si te fijas lleva potes de 500k y puede ser demasiado para las single).
Subir
