Beertocaster, engendro con modificaciones y relic

txe
#37 por txe el 12/01/2020
esta malel apantallado necesitas dejar aluminio por fuera para haceer caja faraday
Subir
1
madmack
#38 por madmack el 13/01/2020
#37 Se agradece la corrección. Le pondré un poquito más... aún no había terminado con la parte trasera!

Forráis también la parte trasera del rasgador?


Un saludo.
Subir
Dokken
#39 por Dokken el 13/01/2020
#38 Si, el golpeador tiene que ir forrado también. La idea del apantallado es hacer una "jaula de faraday" para evitar los tipicos ruidillos o interferencias. Pero para que funcione digamos que toda la cavidad de la electrónica tiene que estar "envuelta" con el papel de aluminio.

Fíjate en esta foto del link, al colocar el golpeador forrado también, "cierra" la jaula.

https://guitarrayjazz.wordpress.com/2013/01/17/apantallado/

Un pequeño apunte, fijate bien que cuando montes todo los potes no te hagan conectado con el apantallado, ya que podrían derivarte señal a masa y no te sonaría. Otro detalle, es que suele ser recomendable que haya solo una masa en todo el circuito, vamos puedes coser los potes entre sí, pero solo uno de ellos debería ir directo a la masa.

Por poner un ejemplo, tiras masas entre los chasis de los 3 potenciómetros, también la masa de puente a uno de esos potes (de esta forma tienes el hardware y los potes conectados entre si a nivel de masa), luego unes la masa del jack a uno de los potes también y finalmente unes el apantallado a otro pote. Lo suyo es que los potes solo esten a masa entre ellos (que no les toque el apantallado) de esta forma digamos que la masa tiene "un único camino".

Un saludo!
Subir
1
madmack
#40 por madmack el 13/01/2020
#39 Se agradece, alguna cosa la tenía en cuenta, pero por ejemplo lo de un sólo camino de masa... hubiese pensado que mejor más de uno!
Subir
madmack
#41 por madmack el 16/01/2020

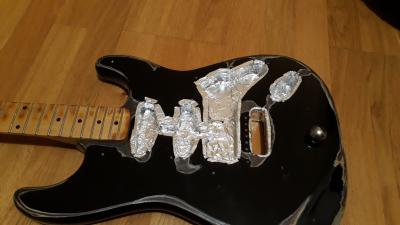

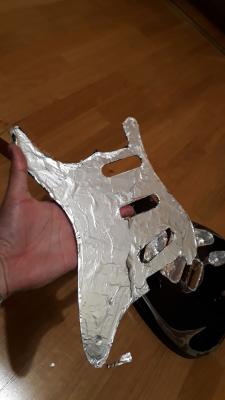

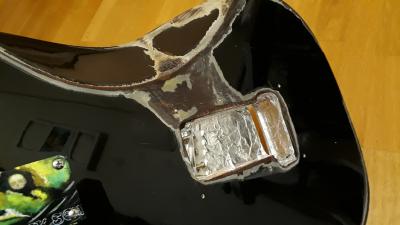

Apantallamos un poquito más...




Y creo que los potes van a tocar el apantallado sí o sí, asi que esto vo va bien... mañana m9nto y hago fotos
Archivos adjuntos ( para descargar)
Subir
nozueb
#42 por nozueb el 16/01/2020
Te está quedando muy chula, pedazo de idea. Quizá se podría dejar el golpeador unos días al sol pa que las etiquetas cojan solera? Se me acaba de ocurrir...
Subir
1
madmack
#43 por madmack el 17/01/2020
#42 gracias majo!

Tenía pensado hacerle un maltrato como dices... y sabes qué? incluía cerveza y soplete... jajaja
Subir
Dokken
#44 por Dokken el 17/01/2020
Va cogiendo buena pinta! echale un fotillo con el golpeador puesto a ver que tal va quedando el conjunto ;)
Subir
madmack
#45 por madmack el 17/01/2020
#44 Te aseguro que mola un huevo! luego le echo otro rato y hago unas fotos...


Una pregunta, quería ponerle el golpeador, pastillas y cuerdas para probar si funciona todo, ver si hay ruidos o falsos contactos... y he caído en una cosa. Como luego quiero trastear en ponerle switches, bombillas, condensadores, diodos y tonterías... tendría que quitar el golpeador de nuevo. Nunca he tenido una tipo strato, el colpeador sale con las cuerdas puestas? aflojándolas supongo que sí... no?
Subir
Dokken
#46 por Dokken el 17/01/2020
#45 Si, las strato son un poco molestas para toquetear electrónica sin quitar las cuerdas. Yo a veces lo que hago directamente es aflojar cuerdas y soltar el mástil, así trabajas más cómodamente.
Subir
Jesús
#47 por Jesús el 17/01/2020
Joder, me había perdido este hilo, me lo he pasado fenomenal leyendo del tirón las desventuras de esa Saeham. No soy muy de relic pero me están entrando ganillas de destrozar algo :risa:. Me quedo para ver como termina la cosa... aunque sé que acabará con soplete y cerveza :unabirra: :si:

Lo dicho, mucho ánimo y a por ello :aplausos:
Subir
1
madmack
#48 por madmack el 17/01/2020
#47 yeah!!! :brindis:
