Ayuda con wiring guitar

buenas necesito una ayuda para soldar los cables de esta guitarra sistema 2 humbuckers 1 single 1 tono 1 volumen 5 switch way de cambio de pastillas habia apuntado todo pero se me perdio el papel no tengo idea como soldarlos y es algo simple necesito un aayuda gracias a uds

OFERTAS EN TIENDAS Ver todas

-9%

Gibson Les Paul Studio Silver Burst

1.490 €

Ver oferta
-13%

Orange Super Crush 100 Head

469 €

Ver oferta
-14%

Harley Benton Fusion-T HH EB OCT

299 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Vendo o cambio bromo baa1 nueva a estrenar

150 €

Ver
Guitarra electroacustica taylor 214e Deluxe

1.100 €

Ver
Ibanez 540R Jewell Blue

579 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Amigo entra a la pagina de Seymour Duncan, aya salen los diagramas, hace un par de días pase por esa problemática y aya encontré mi solución, saludos!

Aqui esta el diagrama de seymour duncan
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSS_1v_1t_5w

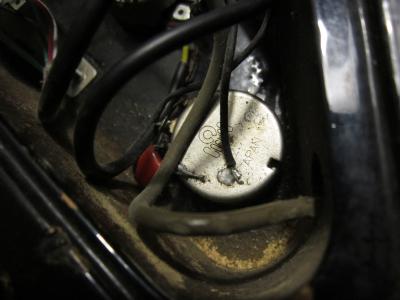

gracias ahi encontre creoq este es http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSH_1v_1t_5w ManuArceolml y crack una pregunta esta fernandesesa ntigua creoq tiene diferetes colores los cables ? si es asi lo hare por logica ya no soy tecnico etc ,, uds creen q se malogre algo si esta mal conectado ?

Archivos adjuntos ( para descargar)

Seymour Duncan maneja diferentes matices de colores a otras marcas de pastillas, pues si sale mal solo necesitarías desoldar los cables y probar otra combinación aun que comúnmente el cable negro es tierra y esos ban conectados en la parte superior denl pot de volumen, si no hay cable negro pues a de ser de color Amarillo

Ignora el cable blanco y rojo que se muestra en el diagrama de Seymour Duncan, ya que esos son para otras funciones que supongo no usas, (push-pull, que sirve para convertir el.sonito de una pastilla hum en una single, pero es raro toparse.con esas guitarras)

Los cables rojo y blanco van soldados entre ellos. Sin quedan sueltos no hay circuito.
