Ayuda con true bypass en Wah Dunlop GCB95

Hola, si entras al post y descargas las fotos, veras que es exactamente lo que yo he hecho.

Primera página del post

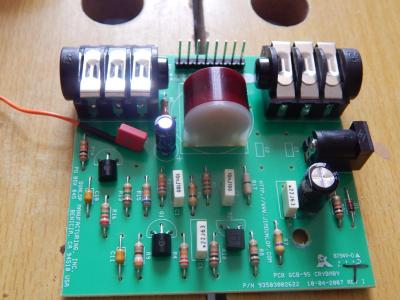

[quote=Para empezar a hacer la modificación debemos encontrar el punto de entrada de la señal al circuito del wah, como lo muestra el diagrama es a través de un condensador de 0.01 uF, este se encuentra al lado del jack de entrada, entonces el primer paso es desoldar este condensador rojo . Luego de quitarlo la placa queda así.

http://imageshack.us/a/img94/1082/dsgw.jpg

http://imageshack.us/a/img856/9268/mh1y.jpg

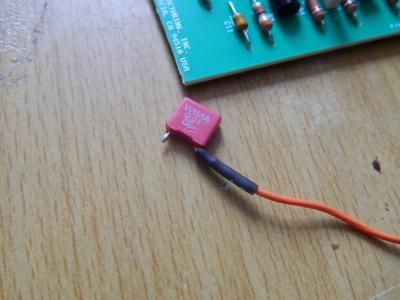

El condensador lo vamos a utilizar como punto de entrada al circuito, para ello vamos a doblar una de sus patas y soldar un cable naranja a esta, este punto será la entrada del efecto.

http://imageshack.us/a/img856/9919/oobk.jpg

http://imageshack.us/a/img541/460/8vi0.jpg

http://imageshack.us/a/img850/5457/onvk.jpg

Luego de tener el cable soldado lo vamos a soldar nuevamente pero de una sola de sus patas, exactamente al agujero inferior de donde estaba inicialmente, es decir una de los orificios originales del pcb va a quedar sin soldar (El que esta más cerca al jack), este es el que conecta el buffer directamente a la entrada, con esta modificación evitamos dañar el pcb y podemos hacer la modificación a true bypass. :[/quote]

#13

Si, si lo he visto. Ya te digo que me las he descargado. En teoria es lo mismo desoldar la patita y soldar el cable, que soldar sobre la pista teniendo que cortar la pista verdad? Es que además asi no anulas la garantía.

Hola Bender, edite mi previa respuesta aclarándote un poco más, si es lo mismo. Saludos

#15

Genial. Mañana si me llega el interruptor DPDT lo haré.

Adjunto las imágenes del paso que preguntas

#17

Muchas gracias compañero.

Ostras, acabo de hacer la mod y si quito la pila o la fuente de alimentación no suena. Se supone que debería verdad?

Edit: soy tonto: claro no sonaba porque estaba activado el efecto, si piso de nuevo y lo desactivo suena la guitarra aunque no haya pila o fuente.

Yuju !!!

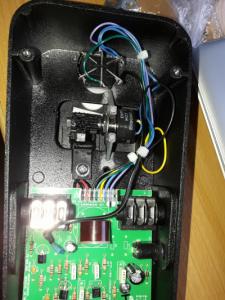

Os dejo una foto

Bueno pues actualizo información para los que queráis hacer la mod en un GCB95 moderno. Yo había comprado el pulsador sin saber que EL QUE TRAE DE FÁBRICA VALE, pues es un DPDT pero sin cablear para que sea True bypass. ¿Que les hubiese costado poner un cable mas? Increible.

El caso es que aqui:

http://stinkfoot.se/archives/546

Este sería el cableado:



se explica que desde hace algún tiempo Dunlop ya pone DPDT en vez de SPDT.

¿Porque he vuelto a poner el original en el mio y con el recablearlo para True by pass?

Sencillo, por que queda con las piezas originales y porque el switch es mejor. Me explico, el que había comprado funciona perfectamente pero cuando estás subiendo y bajando el pedal suena mucho, el otro en cambio, el original de Dunlop es super silencioso.

Ahora no se aprecia ninguna chupada de tono y lo tengo al final de la cadena. Estoy tranquilo sabiendo que cuando está desactivado el efecto, no estoy perdiendo agudos como de la otra manera hacía. Recomiendo a todo el mundo que sepa soldar hacer la mod.
Advierto que Dunlop ha cambiado la resistencia donde soldamos el cable desde hace tiempo por un modelo cuadrado. La intención es clara, además las patas están dobladas y después soldadas a mala idea para dificultar la mod. Es evidente porque es el único componente del circuito que está soldado así. Pero si tienes maña con el soldador a por ello.

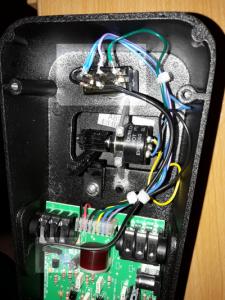

Adjunto foto de como me ha quedado finalmente.

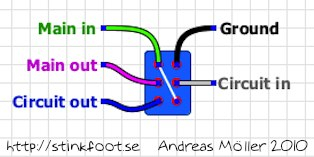

Adjunto esquema de conexión para el DPDT que viene de serie

#22 O sea que al final era lo que yo te decía Jajajajaaaa
Muy fuerte lo que traiga un DPDT de serie y no hagan true bypass. Si son para eso!

Me alegro que te haya salido bien esta mod.
Eso da confianza para la siguiente. Si eres de stratocaster ya te pasaré una mod de traca para la strato, igual de sencilla y te cambia la guitarra.

#23
Si Paco, ibas muy bien encaminado. Solo quedaba unir un cable desde la resistencia al DPDT. Ya les vale a los de Dunlop. Han mejorado las últimas unidades con el fasel rojo y con el DPDT, pero siguen haciendo el cry baby sin true by pass. No se si es por respetar el esquema original o para que haya gente que pague mas por el modelo que lo lleva.

Pásame la mod de la Strato hombre. Lo mismo mi americana lo agradece. O mi tele (3 pastis) je je.
