Ayuda mod valveking

  • 1
musicson
#1 por musicson hace 2 semanas
hola a todos a ver quien me puede ayudar

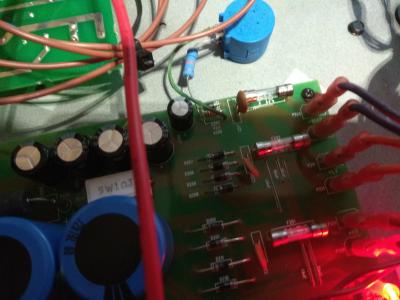

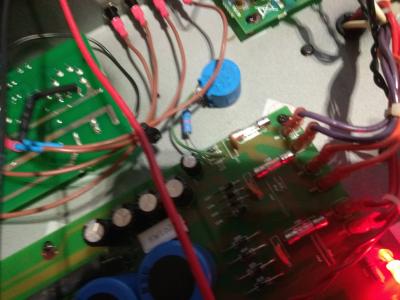

primero decir que me ha pasado como a Manolete que si no sabe torear.. en fin al lio estuve leyendo a cerca de mods sobre peavey vk en fin que como me gusta complicarme la vida con un amigo hice la modificación de ajuste de bias que consiste en retirar la r205 fija de 37 k por un pote de 50k en serie con una resistencia de 15k por seguridad hasta aqui todo bien
lo cambie parti ajustando el pote mas resistencia a 37
ahora en el mismo mod ponia que del pin 8 de cada valvula 6l6 sacara una resistencia de un ohmnio a un conector banana donde pinchar el polimetro entre el conctor y masa para sacar una media en mili voltios y ajustar el bias

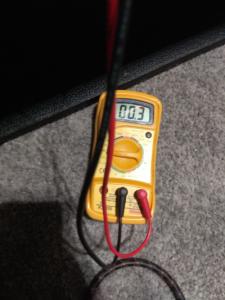

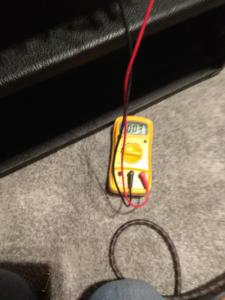

bien pues la medida tendria que darme unos veinte tantos o trenti algo y a mi no me pasa de 2.6 en la valvula de un extremo y 0.6 en la del otro subo y bajo la resistencia y nada

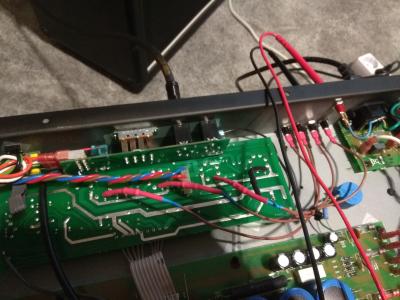

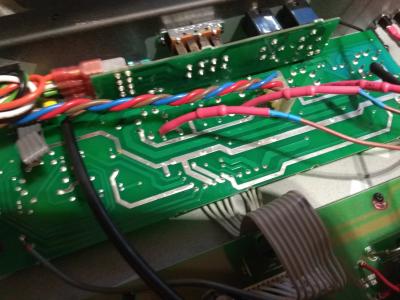

obviamente estoy haciendo algo muy mal el ampli suena pero estoy bastante perdido pongo fotos y si puedo subo el archivo con la mod
Archivos adjuntos ( para descargar)
vdocuments.site_ultimate-guitar-valveking-amp-mods-electronicspdf.pdf
Subir
Kenworht
#2 por Kenworht hace 2 semanas
Has puesto un pote multivuelta?
Vuelve a repasar las conexiones .
Subir
musicson
#3 por musicson hace 2 semanas
si el pote es multivuelta no se porque me parecio mas seguro o lo lei en algun sitio las conexiones supongo que diras las de la parte del bias test
Subir
Kenworht
#4 por Kenworht hace 2 semanas
Si , de todo lo que hayas modificado.
Revisa las conexiones del pote, de la resistencia de 15k.
De todo.
Llegara la tension hasta algun sitio...
Subir
musicson
#5 por musicson hace 2 semanas
si el ampli funciona si lo que me falla es la lectura las conexiones las comprobe cuando las iba haciendo puede ser el polímetro?
Subir
Pedro Vecino
#6 por Pedro Vecino hace 2 semanas
Si los cátodos de las válvulas se mantienen conectados a masa nunca podrás medir nada a través de esas resistencias.
Subir
2
Tonyguitar
#7 por Tonyguitar hace 2 semanas
Claro, es verdad, si es muy facil, cortas la pista de masa del catodo y le intercalas una resistencia de 1 ohm, cada milivoltio que midas ahi, equivale a un mA, yo me hice unos cuantos bias tester para no tener que modificar los amplis y meto dentro la resistencia de 1 ohm.
Subir
1
musicson
#8 por musicson hace 2 semanas
entonces la he liado no? yo he sacado del pin 8 la resistencia y mido entre eso y masa ¿no es lo mismo?
Subir
Pedro Vecino
#9 por Pedro Vecino hace 2 semanas

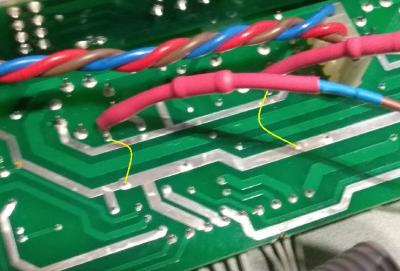

Se supone que bajo la placa hay un puente entre esos dos puntos. Serían los que conectan los cátodos (pin 8) de cada válvula a masa para que el ampli suene.
Si no los retiras no podrás medir nada.
Archivos adjuntos ( para descargar)
Subir
1
musicson
#10 por musicson hace 2 semanas
pero si lo retiro por donde hace masa?
perdon pero prometo que no me meto mas en una de estas
Subir
Kenworht
#11 por Kenworht hace 2 semanas
Hace masa a traves de la resistencia de 1Ω. 1% .
Subir
musicson
#12 por musicson hace 2 semanas
creo que medio lo he entendido voy a mirar el esquema de antonio pontiveros a ver si lo asimilo mejor una pregunta¿ cuando yo subo la resistencia del pote de regulacion el bias se calienta o se enfria?
