Clon soldano

#169 por TonyGT-Ibiza el 27/11/2010
no habia prestado atencion a este hilo,no sabeis la envidia que os tengo a los que lo habeis montao :brindis: ole vuestros huevos!!

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#170 por Dr.Maligno Tech el 28/11/2010
phakkito escribió:
esto sin fotos y mpetreses no vale nada :D :D :D

a disfrutarlo campeon.. :brindis:


que siiii, que mañana me lo llevo al ensayo y hago un video cachondo.
---------------------------------
a ver, despues de hacer comprovaciones, hay algo que no me queda claro, justo despues de los rectificadores de alta, sin conectar standby, tengo 450vdc, conecto standby, y me cae la tension a 410 vdc, esto es normal??
si tengo 410v en el anodo tengo que hacer este calculo:
mis valvulas de potencia son 5881 sovtek, disipan 25w
25/410=0.060A
60mA de tension maxima, de ahi el 70%
0.7x60=42mA de tension de bias
es correcto?

------------------------------------

Bueno, ayer lo probe en el ensayo que que puedo decir, sin estar aun a punto, ya suena mejor que el single rectifier, asi que no tengo queja. Los niveles de hum son muy bajos, lo digo porque en casa parece que la corriente es de los 60´s, y en el ensayo algo mejor porque con el procesador y los overdrives no hace ni pizca.

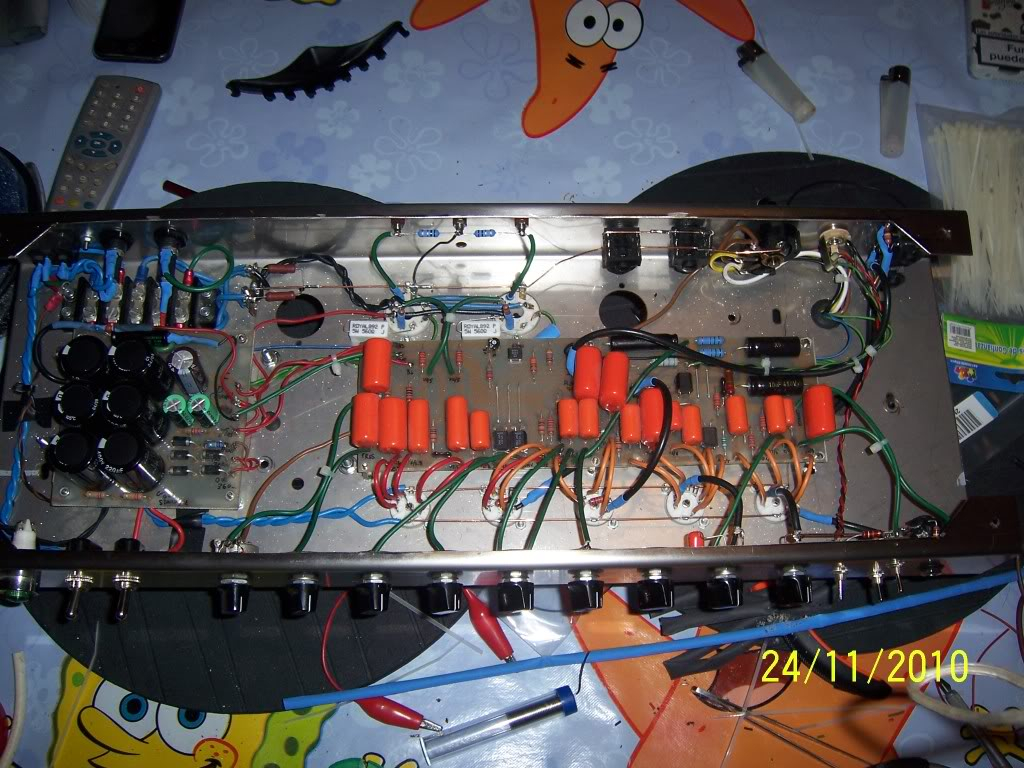

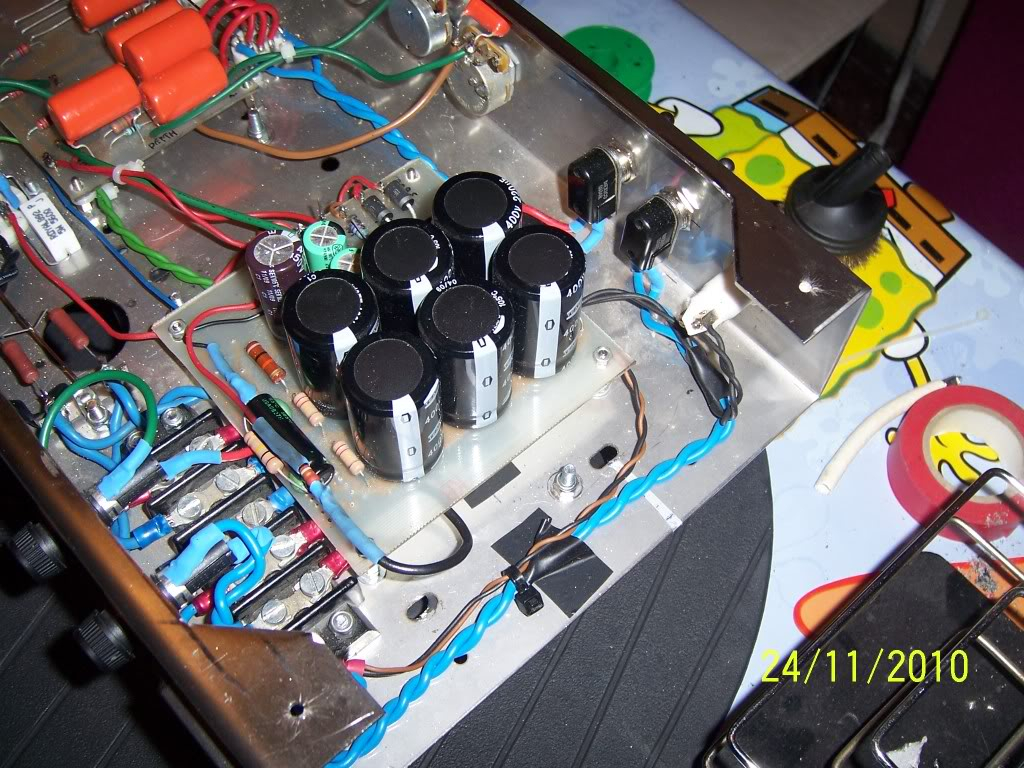

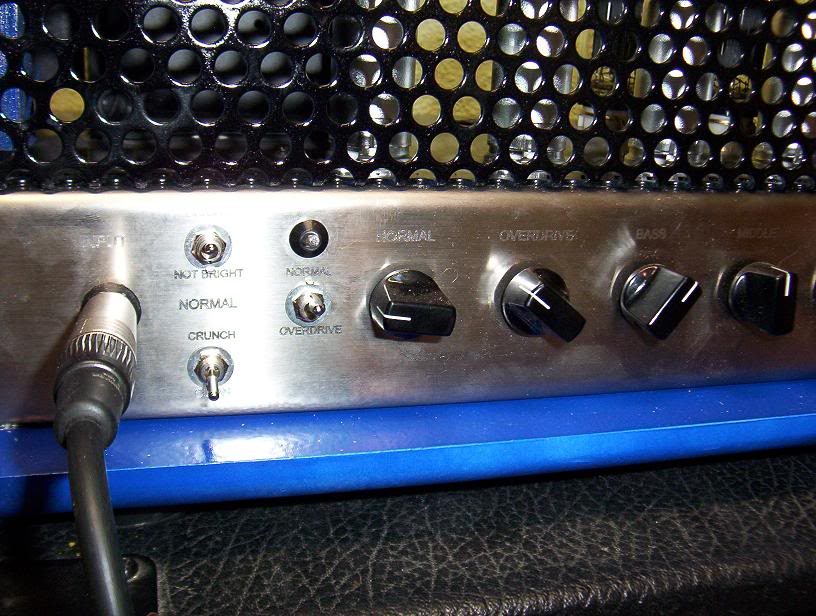

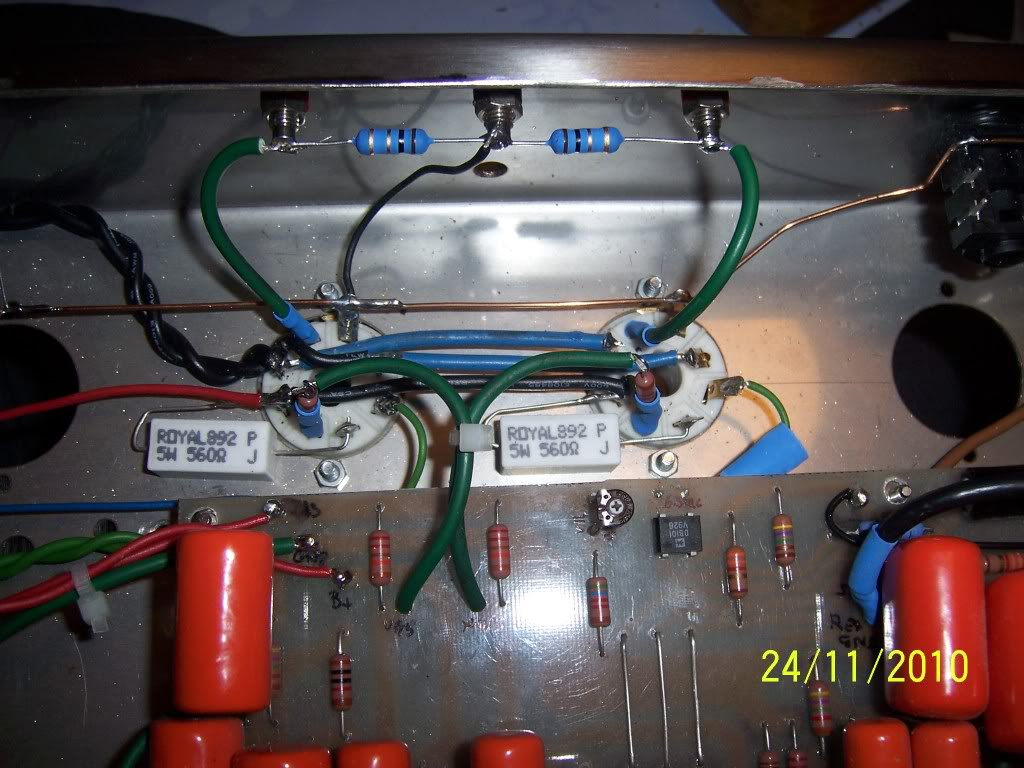

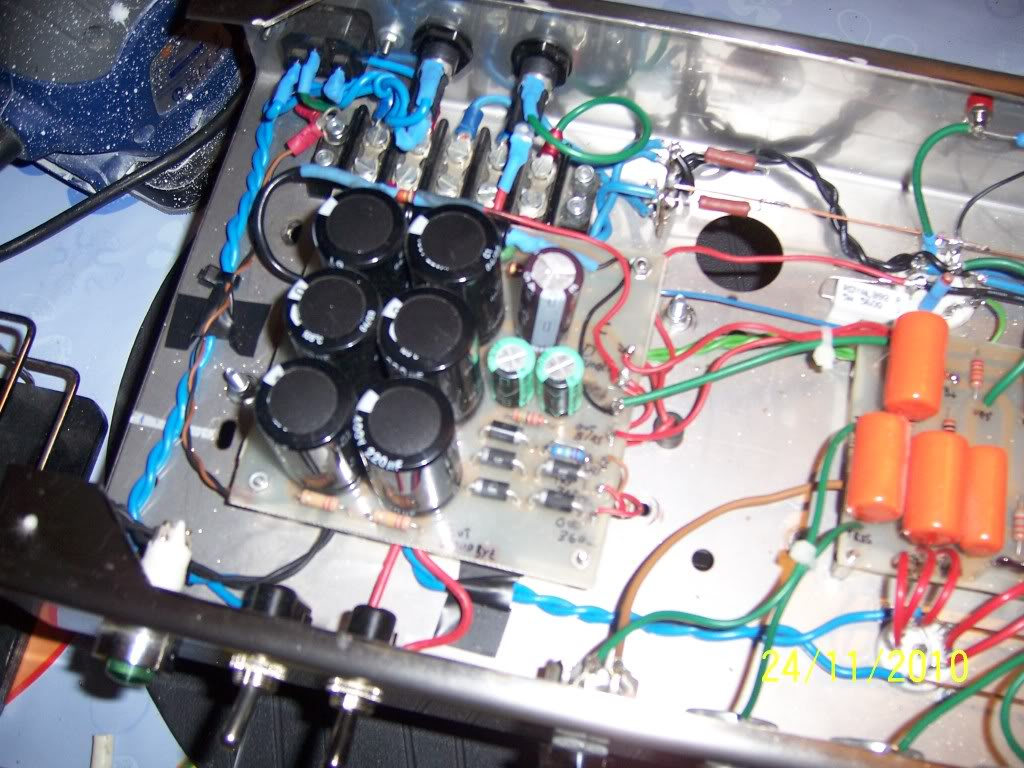

bueno, os pongo unas fotos







y el video ahora, que lo estoy subiendo
-----------------------------------------------

bueno, ya esta, aqui teneis el video, ya me direis vosotros como se oye el audio.



Phakkito, ahora no tienes escusa, Para electronica DIY pero ya!!!!

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#171 por Dr.Maligno Tech el 29/11/2010
creo que ha quedao un poco pobre el sonido de la guitar, asi que seguro que subire otro video.
saludos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#172 por phakkito el 29/11/2010
25 W el 70% = 17.5W

17.5/410= 43mA+-.....sin miedo hasta los 45mA.. teniendo en cuenta intensidad G2

saludos

La vida es muy peligrosa. No por las personas que hacen el mal, sino por las que se sientan a ver lo que pasa.

Todos somos muy ignorantes. Lo que ocurre es que no todos ignoramos las mismas cosas.

Subir
#173 por Dr.Maligno Tech el 29/11/2010
phakkito escribió:
25 W el 70% = 17.5W

17.5/410= 43mA+-.....sin miedo hasta los 45mA.. teniendo en cuenta intensidad G2

saludos


gracias master.
Pero paso un percance, como no, el polimetro estaba falluto, cuando lo probe con el otro, me daban 430vdc en las placas y 460vdc en los rectificadores, asi que tengo que reajustarlo de nuevo, y poco a poco. el hum no es muy molesto, por lo menos con mi setup, aunque hay que tener en cuenta que para mi estilo de musica, metal rezio, llevo un par de noise supresor, asi que, para mi gusto, un cañon, y ajustado, un cañonaco.
yo la cuenta la hago asi:
25w/430=0.058
(70%)0,7x58,1=0,0406
que son 40,6mA
Me equivoco?

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#174 por Dr.Maligno Tech el 01/12/2010
phakkito escribió:
25 W el 70% = 17.5W

17.5/410= 43mA+-.....sin miedo hasta los 45mA.. teniendo en cuenta intensidad G2

saludos


a ver, aqui tengo un tema chungo. En mi casa me oscila la tension de red entre 5 y 10 voltios, con lo que a veces tengo 225 y a veces tengo 235, con sus respectivas subidas en continua, con lo que me resultaba imposible regular el bias en condiciones.
Me lo he llebado al ensayo, y alli parece que la tension de red es mejor y mayor, en casa tenia en (E)455vdc y en el ensayo, (E) salian 470vdc justos y en placa 468.
la cuenta la abuela:
25/468=0,0534
(70%)0,7x0,0534=0,0373
37,3mA de biaseo, se ha quedao en v6 37,5mA; v7 39,5mA
468vdc en placa
----------------------------------------------------------
ahora si, este es el bueno

---------------------------------
este ya lo puedes subir Phakkito, ya tiene hasta dos videos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#175 por dark kloud el 02/12/2010
yo no me aclaro con mil cosas para este soldano, igual se podria hacer un post con las cosas mas claras , una especie de paso a paso, si alguien mas esta pensando en montarlo proximamente.

rasta menudo gas cada vez que posteas jaja enhorabuena te ha quedado de lujo, y las sabanas de bob esponja se salen tambien :risa:
Subir
#176 por Dr.Maligno Tech el 03/12/2010
dark_kloud escribió:
yo no me aclaro con mil cosas para este soldano, igual se podria hacer un post con las cosas mas claras , una especie de paso a paso, si alguien mas esta pensando en montarlo proximamente.

rasta menudo gas cada vez que posteas jaja enhorabuena te ha quedado de lujo, y las sabanas de bob esponja se salen tambien :risa:


son las cosas del home, pero que Home Made. :D

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#177 por Dr.Maligno Tech el 17/12/2010
hey, estoy terminandome un mueble provisional a esperas de que me fabrique mi socio el mueble, que por cierto os avanzo que fabricaremos muebles de madera, con cola de milano, y a la carta, con tolex, sin tolex, etc.
si os interesa, privado al canto.
A ver si me da tiempo antes del concierto a echarle unas fotos y subirlas al hilo
---------------------------------
dark_kloud escribió:
yo no me aclaro con mil cosas para este soldano, igual se podria hacer un post con las cosas mas claras , una especie de paso a paso, si alguien mas esta pensando en montarlo proximamente.

rasta menudo gas cada vez que posteas jaja enhorabuena te ha quedado de lujo, y las sabanas de bob esponja se salen tambien :risa:


por cierto, lo que comentaste es verdad, hay que hacer un nuevo post o ordenar este de alguna manera, estaria bien.
---------------------------------

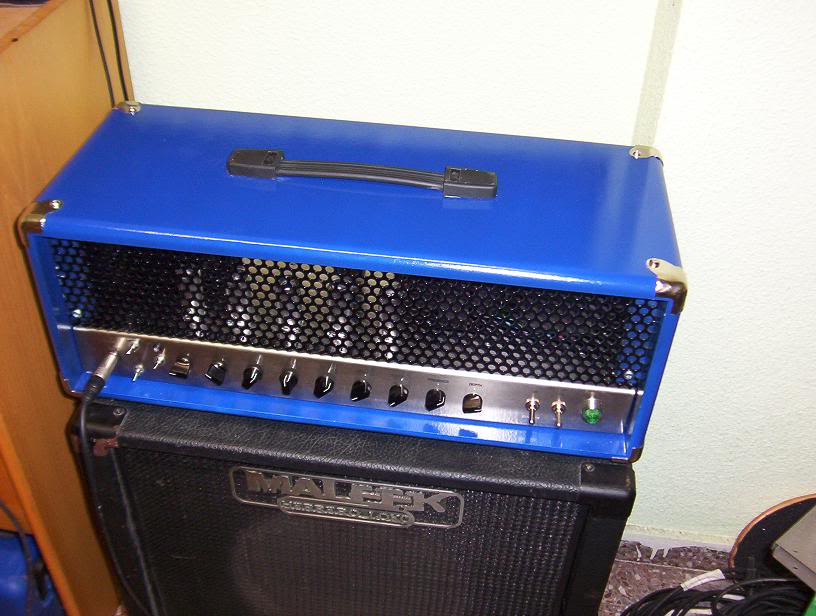

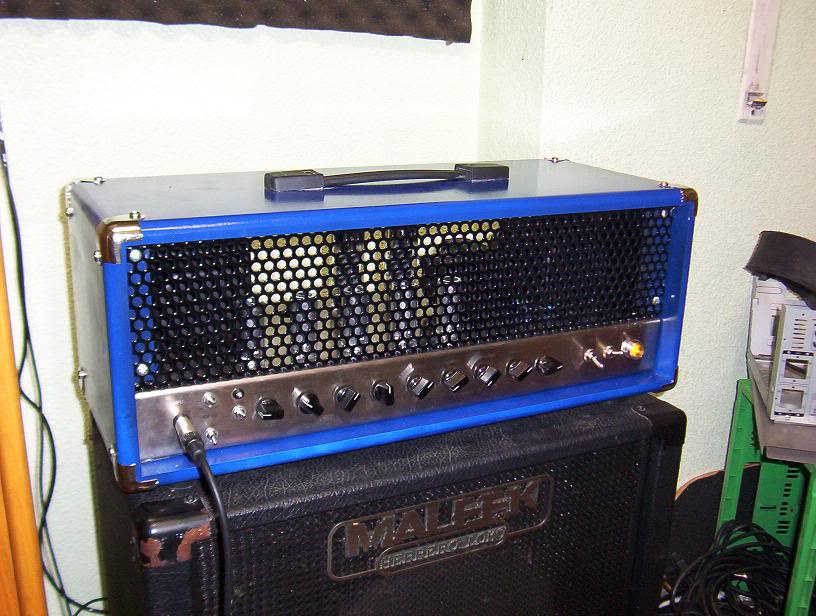

bueno, mueble provisional ensanblado.
aqui esta el resultado:




saludos

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#178 por jocogoyo el 18/12/2010
Muy bonito como quedo!!
Subir
#179 por choki el 18/12/2010
Joer colega...yo flipo tio
Subir
#180 por Dr.Maligno Tech el 18/12/2010
choki escribió:
Joer colega...yo flipo tio


pues currate uno, aqui te dejo un enlace con todo.

Weber Original Design Kits
ademas es vien barato.:ok:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
