Clon soldano

#289 por Heive el 23/05/2015
Buenas. Me voy a lanzar yo tambien a hacerme un SLO.

Voy a usar esta revisión de placa, la primera que parece que es la que mas habeis hecho por aqui.
http://www.settoflames.com/SLO_PCB_Layouts_Ver_1_4.pdf

Esta semana empezare las placas y pedire componentes.
Los trafos los comprare, es caro y he leido enterito un hilo de guitarramania que explican paso por paso como bobinar uno mismo los trafos pero no me atrevo. Quiza para el siguiente.

Espero que salga bien y no de mucha guerra, os comentare futuras dudas por aqui
Subir
#290 por juanf el 27/05/2015
Esa es la version que hemos hecho todos. Aqui te pongo el esquema

http://relicstubeamp.blogspot.com.es/

Subir
#291 por juanf el 27/05/2015
pongo otra vez el pdf que parece que no se abre
Archivos adjuntos:

http://relicstubeamp.blogspot.com.es/

Subir
#292 por Heive el 28/05/2015
#291 Muchas gracias.

Me parece muy curioso el diseño ese de placa con todas las pistar curvadas.

Yo habia recopilado toda la info y mirando las fotos de vuestras pcbs juraria que era la 1.4, de todas maneras revisando las placas y los esquemas, a falta de darle una revisión muy exaustiva me ha parecido igual
Alguna resistencia y condensador con otro nombre, pero de valor igual.

El pedido ya lo tengo preparado todo en mouser a falta de pagar, excepto los condensadores grandes.. que no tienen y los optoacopladores. Mirare por otro lado.

#260 estaba siguiendo estos esquemas que puso el compañero en el post, y la lista de componentes (que por cierto me ahorro un trabajo brutal al hacer el pedido, y aun asi me llevo tiempo)
Subir
#293 por LiTaN el 28/05/2015

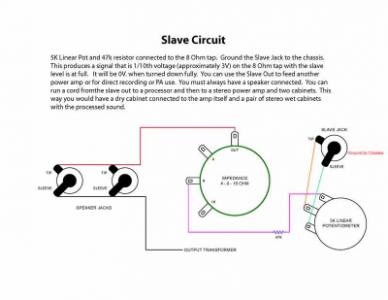

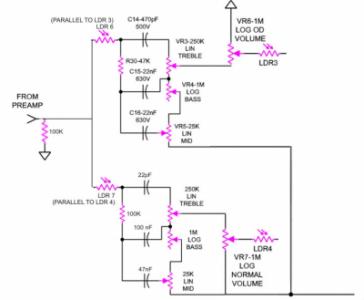

Te adjunto cosillas que te pueden venir bien. Las placas que hicimos nosotros son las de las rev.1.4 y no tienen las líneas curvas, pero supongo que estarán igual de bien unas que otras.
Archivos adjuntos:
BBCode:
BBCode:
Slave Out Circuit.jpg
BBCode:
Subir
#294 por Heive el 31/05/2015
Gracias litan, al final me esta costando conseguir los condensadores de 300V, a ver si encuentro algun sitio que no me claven mucho para empezar ya..
Subir
#295 por LiTaN el 31/05/2015
Si no encuentras de 300v lo mismo te sirven de 400 o 450v. Aunque luego igual son demasiado gordos y tienes que adaptar la pcb para que encajen bien.
Subir
#296 por Heive el 01/06/2015
Ya, pero no quiero pasarme mucho, por tema de espacio mas que nada, cambiar la pcb no me asusta..

He comentado a retroamplis a ver si me pueden conseguir, que es donde compro habitualmente y estoy esperando respuesta. A ver si hay suerte
Subir
#297 por LiTaN el 01/06/2015
Yo le puse de 450V, los compré en una tienda de electrónica de aquí de Pamplona. Al final trabajan más holgados. Este verano me voy a hacer yo uno también. En cuanto termine los exámenes el mes que viene me pongo al lio.
Subir
#298 por Heive el 02/06/2015
Subir
#299 por LiTaN el 05/08/2015

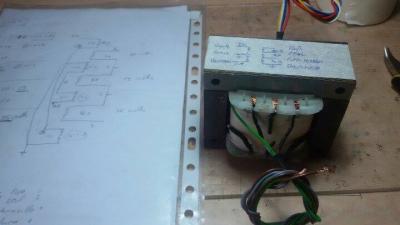

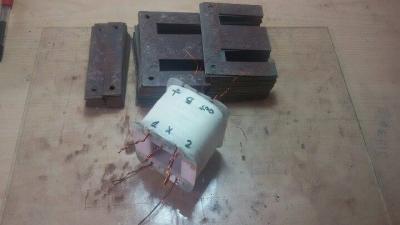

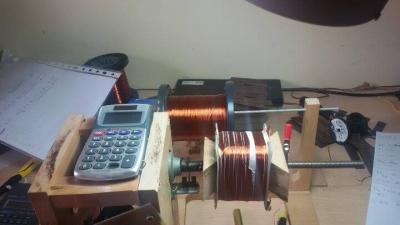

Pues parece que se está cociendo un ampli este verano. Os dejo unas fotos del trafo de salida recién salido del horno para ir abriendo el apetito.

Saludos!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#300 por LiTaN el 27/08/2015

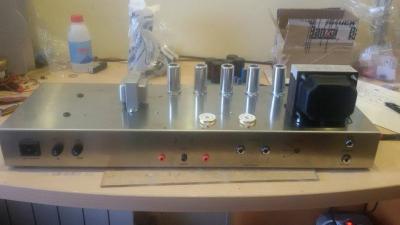

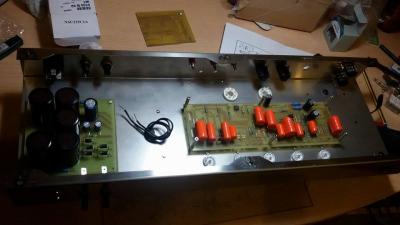

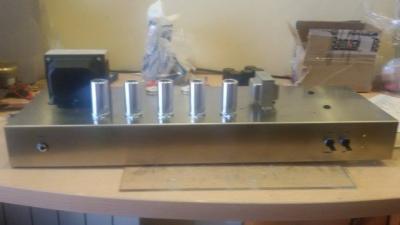

Bueno, avanzando lento pero seguro subo algunas fotos del proyecto.

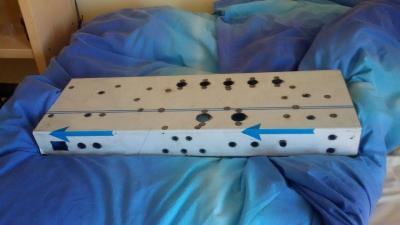

El chasis lo dibujé a medida en autocad y me lo cortaron a láser en el taller de un amigo. La serigrafía la hice con el método de la plancha, cuesta un rato pero no queda del todo mal.

Falta el transformador de alimentación, pero no tengo hilo de cobre así que, de momento, seguirá sin transformador hasta nueva orden. También he dejado preparado el hueco para poner dos trimmers y poder ajustar el bias de cada válvula independiente.

Como os podéis fijar no hay potenciómetros en el chasis. Mi intención es hacer un footswitch inalambrico con una pantalla táctil desde donde se podrá manejar el amplificador, programar diferentes presets y memorizarlos. Se comunicará con el amplificador via bluetooth y puede que apañemos también para manejarlo desde el smartphone, ya veremos.

La parte electrónica ya la tengo diseñada y espero montarla en una o dos semanas. Todo el tema de programación lo está haciendo un amigo, así que ahora ya dependo de él para poder subir novedades.

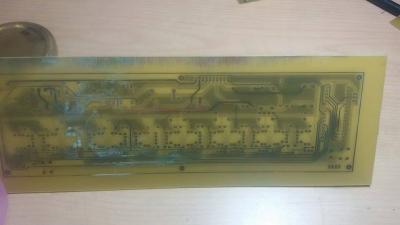

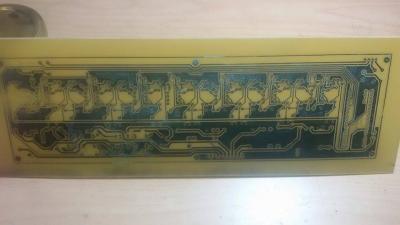

He diseñado una pcb del mismo tamaño que la del SLO para poder ponerla justo encima con unos separadores y que el cableado quede mucho más limpio. Es de doble capa y bastante compleja, no creo que cualquiera pueda hacerla en casa. Subo unas fotos de ayer a la tarde, el barniz de una de las dos caras estaba pasado y no salió bien, pero creo que para el prototipo podré hacerlo.

Saludos!
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
