Wiring Switch DM-30 MADE IN JAPAN

Solucionado

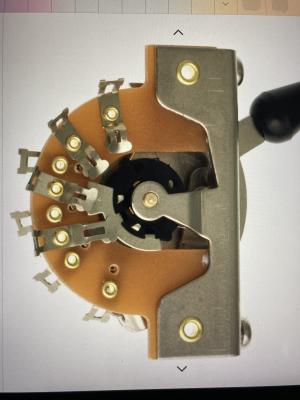

Hola compañeros, mi consulta está relacionada con un switch DM - 30 MADE IN JAPAN que necesito instalar en mi Fender Telecaster.
Necesito el esquema o como debo cablearlo patilla por patilla, lleva 4 por cada lado.
Muchas gracias de antemano.

Archivos adjuntos ( para descargar)

1 respuesta directa

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton Fusion-T HH EB OCT

299 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Dunlop Crybaby Dime From Hell Pedal

189 €

Ver
Pie de Micrófono ADAM HALL STANDS Modelo S5BE NUEVO

15 €

Ver
Pedal overdrive vintage Joyo

20 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

https://www.tdpri.com/threads/how-to-wire-a-1987-mij-tele-dm30-anyone.954239/
No se si te servirà...
[ Imagen externa no disponible ]

Gracias, este ya lo había visto, pero no se ve muy bien donde van conectados los cables a cada patilla, por eso he recurrido al foro.

#1
Es de 3 o 5 posiciones?
Quieres un cableado estandar para tu Tele o algo mas exotico?

Yo diria que es switch estandar, no tiene nada especial, no?

Hola, quiero exactamente el cableado de este switch que es de 3 posiciones
Gracias

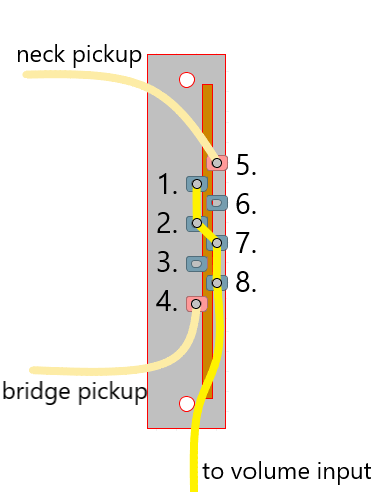

Perdona, acabo de editar mi anterior mensaje con un esquema, pero en el caso de tu switch creo que va al reves. Por las fotos parece que el comun esta al otro lado, no se si me explico.

Muchas gracias, voy a instalarlo y ya te cuento si funciona correctamente
👍

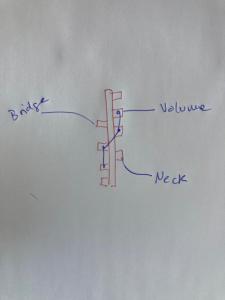

Te lo he dibujado que es mas rapido. Tecnologia analogica. Creo que es asi. Lo de Neck y Bridge igual lo tienes que cambiar depende de la orientacion del switch.

Archivos adjuntos ( para descargar)

Excelente, 👌

No funciona, este switch creo que tiene un cableado diferente

Solución elegida por el creador del hilo (jlap)

Que hace? El que te he dibujado yo deberia funcionar, lo he hecho mirando la foto.

He vuelto a hacerlo, y posiblemente tenia un mal contacto y en la posición del bridge me sonaba la del neck también, muevo un poco el cable y entonces va bien.
Así que el fin de semana lo pondré todo curioso y bien soldado
Muchas gracias por tu ayuda
