Switch cambio de potencia ampli 18w

xisco
#1 por xisco el 31/01/2021
Hola a todos.
A ver si alguien me puede orientar. Hace tiempo monté un kit de ampmaker, el pp18, que es un ampli plexi-style.
El ampli es atronador, por lo que me gustaría hacerle una modificación que consiste en un switch giratorio, que pasa de 2w/9w/18w jugando con las salidas del transformador, que son 275v/190v/0v en el sec, que indica que entrega 160mA. Es una modificación que recomendaba el suministrador del kit, pero la info ya no está en su web.
Pues bien, los switch que encuentro son de 250v. Veo que lo máximo que tendré serán los 275v a 18w. Es poca diferencia, pero aún así no me fío.
La pregunta es: tendré problemas con ese switch por tener esa pequeña diferencia de tolerancia?
Gracias!
Subir
Juan
#2 por Juan el 31/01/2021
Hola che.
La verdad es que yo no me arriesgaria... por lo general si te ponen un maximontolerado, deberia respetarse para evitar problemas... por ejemplo un invendio. Con la electricidad no se jode :va_a_ser_que_no:
Subir
xisco
#3 por xisco el 31/01/2021
Cierto... pero no consigo encontrar de mayor voltaje
Subir
O2O
#4 por O2O el 31/01/2021
xisco escribió:
Pues bien, los switch que encuentro son de 250v. Veo que lo máximo que tendré serán los 275v a 18w. Es poca diferencia, pero aún así no me fío.


250 V a cuanto amperaje? Normalmente en los switch especifica el máximo voltaje para un determinado amperaje.

De todas formas si no encuentras los datos y no te fías, puedes optar por un interruptor de palanca de tres posiciones como este:

https://www.tube-town.net/ttstore/toggle-switch-apem-644-h-2-dp3t-on-on-on.html

Soporta 400V AC a 10Amperios. Tu vas a mover solo 0,16, por lo que deberías ir sobrado.
Subir
xisco
#5 por xisco el 31/01/2021
Gracias a los dos por comentar.
El transformador indica, para el sec.1, tres taps: 275, 190 y 0v. La intensidad, de 160 mA. Es como el de esta foto:

http://3.bp.blogspot.com/-lkEVsJH5yX4/T0LDkwvHOpI/AAAAAAAAAB8/c24oE1YieBA/s1600/2watt.jpg

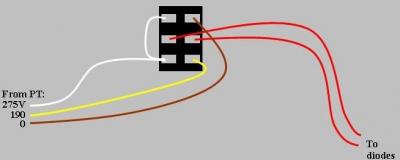

Creo que el switch que indica o2o no me valdría, necesito uno de 4 polos y 3 posiciones. A ver si soy capaz de adjuntar un esquema:
Subir
O2O
#6 por O2O el 31/01/2021
Cuando te preguntaba los amperajes, me refería al switch rotatorio que estabas mirando de 250V. Tiene que darte la información de a cuantos amperios son eso 250V

Sobre los secundarios, entiendo que son sólo dos 275V y 190V, el de 0 no da voltaje, es el CT.
Subir
xisco
#7 por xisco el 01/02/2021
#6
Es complicado encontrar switch rotatorios para tensiones elevadas.
https://es.rs-online.com/web/p/interruptores-giratorios/0327670/
Aquí hay uno que indica que su valor nominal es 250v 150 mA. Este no me valdría, creo.
He encontrado tipo palanca, para cambiar entre 2 potencias:
https://ferreidea.com/interruptor-bipolar-3-posiciones-on-off-on?utm_campaign=google+shoppin+2020&utm_source=google+shopping&utm_medium=google
250v a 10A.
Entiendo que trabajará ok a 275v, considerando que estará muy por debajo de esos 10A.
¿Qué pensáis?
Subir
xisco
#8 por xisco el 03/03/2021
Hola de nuevo.

Finalmente he comprado un switch de 3 posiciones (DP3T), ON-OFF-ON para alternar entre 9w y 2w, que debería aguantar correctamente los 190v a que estaría sometido al trabajar en modo 9W. Es el de la foto que adjunto:

Diría que también aguantaría los 275v, ya que la intensidad sería mucho más baja que los 10A que soporta pero como a 9W ya suena bestial, de momento se quedará así.

Si más adelante encuentro un switch rotativo que sirva, igual me animo.

Saludos
