Soldano Astroverb 16 PCB

Daniel03
#1 por Daniel03 hace 3 semanas

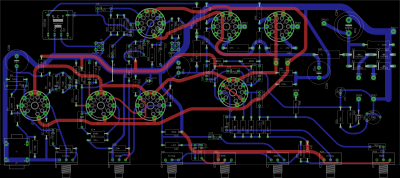

Buen día gente del foro, bueno estaba buscando información de un preamp del soldano, y en el foro de slocloneforum vi un hilo donde un tío reconstruyó este ampli y lo llevó a un schemático y PCB. Una de las cosas que me llamó la atención es que para la sección del reverb usa un trafo, un Mercury Magnet SCA-15KR he buscado información al respecto de este trafo pero no encontré nada, pero sí que algunos trafos de salida pueden ser usados para este propósito, tal vez el 15KR se refiere a la impedancia de 15k de entrada.
Sin nada más que decir aquí les dejo los archivos.
Archivos adjuntos ( para descargar)
Astroverb 16 schem and pcb.zip

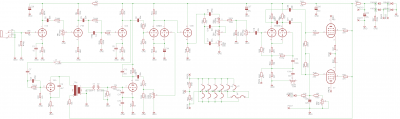

Astroverb schematic.png
Subir
acamm
#2 por acamm hace 3 semanas
No tengo ni idea de la impedancia de entrada del transformador. Tal vez, si no es un hilo muy viejo, alguien te podrá responder en el foro que comentas y ya de paso lo comentas aquí :wink: .
Mercury Magnetics es una marca de transformadores de gama alta que también hace pedidos a medida, así que incluso podría ser algo encargado por el autor del esquema.
La otra duda es qué válvulas utiliza para el driver de reverb, las 12AX7 no suelen usarse tanto en esta sección porque, aunque tienen alta ganancia, en tensión no pueden controlar mucha corriente. Las reverbs de fender suelen usar 12AT7 (los dos triodos en paralelo) en el driver con un trafo de 22K8.
