¿Se pueden cablear 2 p90 en una humbucker gorda?

Rob
#1 por Rob el 01/11/2018
Buscando una pastilla para poner en un proyecto de guitarra me he encontrado con esto: https://www.mansonguitarworks.com/index.cfm/product/manson-mbk-90s-pickup-set-58
Para los que no sepan inglés, resulta que dice que las dos pastillas se pueden cablear juntas como una sola humbucker. Supongo que será posible, pero si alguien sabe del tema pues me gustaría que me ilustrara un poco porque me parece de lo más interesante, el sonido debe ser único.

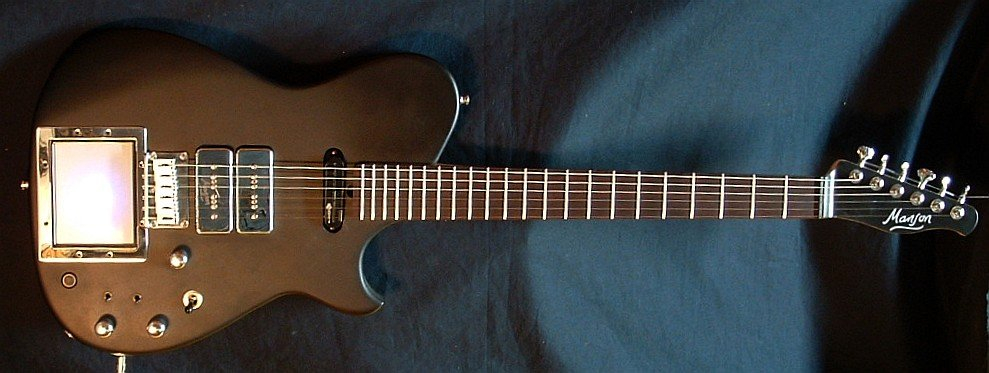

Aquí una guitarra que lleva esto: c271b4cc8a367fca36b24cfab22cd-2370191.jpg
Subir
Superoverdrive5150
#2 por Superoverdrive5150 el 02/11/2018
Esa Manson de la foto creo que es de Matt Bellamy, lider de Muse.

Lo que pides es sencillo. Lo puedes resolver con el tutorial de switch de 4 posiciones para telecaster de la web de Pisotones.

http://www.pisotones.com/Articulos/4-Way_Switch/4wayswitch.htm

Saludos.
Subir
1
Rob
#3 por Rob el 02/11/2018
#2 Gracias por contestar, la verdad es que lo que me pasas se asemeja a lo que busco, pero eso no me vale, ese swich lo que hace es es conectar en serie las pastillas del puente y mástil, pero en mi caso, lo que tendría son 3 pastillas a la vez y dos de ellas funcionando en serie, con lo cuál la opción no me sirve.

Gracias por tu tiempo!!
Subir
Superoverdrive5150
#4 por Superoverdrive5150 el 02/11/2018
Si tienes 3 pastillas, supongo que tendràs un switch de 5 por lo que dices.

Opciones:

-Un mini switch que ponga esas dos pastillas en serie. Eso implica añadir un elemento.

-Poner un mega switch tipo Fender, y cableas según necesites.

https://m.thomann.de/es/fender_5waysuperswitch.htm

-Sustituir los potenciómetros por alguno de tipo push-pull o push-push que haga la función que necesitas.

Vas a tener que pelearte con el soldador y esquemas de internet si no controlas de electrónica. Que alguien lo monte, si prefieres no meterle mano tú. Pero hacerse, puede hacerse.

Cablear dos P90 en serie, te añadirà un poco de volumen y algo màs de cuerpo. Pero no olvides que son singles. Probablemente añadiràn algo de ruido, salvo que sean stacked, singles con construcción humbucker, donde la segunda bobina va debajo de la exterior para eliminar el ruido y el sonido lo proporciona la bobina superior.
Subir
policenaut
#5 por policenaut el 02/11/2018
Conectas la salida de una (masa) a la entrada de la otra (vivo) y las tienes en serie como una humbucker. También lo puedes hacer con dos single coil normales. No es nada del otro mundo.
Subir
Rob
#6 por Rob el 02/11/2018
#5 ¿Entonces no tendría ni que cambiar el swich que tengo que es uno mítico tipo gibson al contar como 1 sola pastilla verdad? Pues mola, pero también me gustaría ver si se puede poner un push pull o algo para hacer un "split coil" hahahaha
Subir
policenaut
#7 por policenaut el 02/11/2018
#6 No tendrías que cambiar el interruptor, no. Y en cuanto a lo de poner coil tap, cambio de fase, tri-sound, etc., es bastante fácil también, tienes que imaginarte que cada pastilla es una de las bobinas de una humbucker y sigues el esquema normal, no hay que hacer nada especial.
Subir
Rob
#8 por Rob el 02/11/2018
#7 ¿Me podrías pasar un esquema con coil tap para ver lo viable que es? Porque como regalo de reyes está de puta madre acabar el proyecto así.
Subir
policenaut
#9 por policenaut el 05/11/2018
Con un SPDT sería así: https://guitarelectronics.com/north-coil-humbucker-south-coil/

Una posición una P90, y otra la humbucker.
Los start son los vivos de cada P90, y los finish son las masas.

Aunque con un switch de tres posiciones puedes hacer esto https://guitarelectronics.com/north-coil-humbucker-south-coil/ y se te quedaría P90 de arriba/humbucker/P90 de abajo.
Subir
Rob
#10 por Rob el 05/11/2018
#9 Es que yo, ademas de las p90s tendría un single coil arriba, como en la imagen, ¿Vale igual?
Subir
policenaut
#11 por policenaut el 05/11/2018
Vamos a ver, esto que te he puesto es para las P90, eso irá al selector principal de pastillas donde conectarás esto que has hecho y la single coil que tienes aparte. Tendrás dos interruptores, el general que tendrá la simple y la doble P90, y luego otro selector que conmuta entre una de las P90 o las dos a la vez.
Subir
