¿Planos pantalla 1x10?

  • 1
Roberto
#1 por Roberto el 01/10/2018
Alguien tiene unos buenos planos de una 1x10 con las medidas, grosores de madera y demás?

Ayer he estado dos horas googleando, buscando unos, pero no he encontrado.

Me viene un greenback de 10" en camino y quería hacerle su pantallica
Subir
Horacio Tweed
#2 por Horacio Tweed el 01/10/2018
Hola Roberto, mi consejo que te vayas a la web de una tienda, y te fijes en las pantallas 1x10que hay, fíjate que muchas de ellas vienen con las dimensiones, y algunas veces te dicen incluso si está construido en pino o en qué material, aunque casi nunca lo indica, pero las medida si suelen venir, y las copias tal cual.

Yo las poquitas que me he hecho, siempre ha sido en pino.
Subir
Roberto
#3 por Roberto el 01/10/2018
#2
Si, tenía pensado hacerla en pino.
De 15mm, no?

Lo que no se si es mejor encolarla en vez de atornillada ,el tamaño de la abertura de detrás y demás...
Subir
Horacio Tweed
#4 por Horacio Tweed el 02/10/2018
Si, yo las hago de 15 o 16mm , no recuerdo bien el grosor.

Lo de si está abierta o cerrada, por eso te decía que lo mirarás en tiendas, porque vienen las dimensiones y más fotos.

Fíjate en las que te gustan, y la que veas que te gusta más, copias las dimensiones, y luego la miras por detrás si es cerrada o no, y así ya copias algo que está estudiado que funciona :)
Subir
Horacio Tweed
#5 por Horacio Tweed el 02/10/2018
Como mejor queda, es encolada y entremezclados los tableros, creo que se llama “cola de milano” , puedes buscarlo por YouTube, eso si este sistema es más laborioso y te llevará bastante más tiempo.

También podrías atornillar y pegar los tableros, sin mayor ciencia, aunque no va quedar tan bien como con el otro sistema, pero si va cumplir su función :)
Subir
Andro
#6 por Andro el 02/10/2018
Yo, aunque no fue una pantalla sino un ampli combo, lo hice conmadera de abeto de 18 mms, para las tapas traseras , madera contrachapada de 5 mms, y para el frontal que sujeta el altavoz y las dos barras frontales (narrow panel) madera contrachapada de 10 mms..




Yo busqué los planos por internet de un tweed deluxe y los encontré relativamente facil.. pero como dice Horacio, si te fijas en alguno que te guste, copiarlo es relativamente facil, y lo que no tengas claro, preguntas sin problemas.. :okis:

La cola de milano, es un coñazo pero te garantiza una estabilidad en el mueble mucho mayor que atornillado.. aunque es un curro merece la pena..

Aqui la cola de milano antes de redondear la esquina..


Y el resultado final:


Subir
2
ferthunder
#7 por ferthunder el 02/10/2018
Joer qué guapo ha quedado ese combo!!!
Subir
Roberto
#8 por Roberto el 02/10/2018
Creo que voy a copiar la cabina que sacó marshall para el class5.


#6

Muy muy guapo a quedado ese combo.

Entonces en tu caso es :

La estructura principal madera sólida más gruesa y encolada con la técnica esa del peine.

Las tapas traseras y la delantera donde va el cono es madera más fina y contrachapada ( ¿para que vibre o para que pese menos? ).

Las tapas traseras van atornilladas a unos travesaños por lo que veo..
Y esos travesaños donde van sujetas las tapas van atornillados y con cola a la estructura principal, no?

Lo que no veo es como van sujetas las dos maderas delanteras ( creo que son las que te refieres como narrow panel )
Y como va el panel del altavoz sujeto a ellas¿?
Subir
Andro
#9 por Andro el 02/10/2018
A ver, te explico un poco los pasos que fui dando (ten en cuenta que en mi caso es un combo adaptando un pequeño ampli Fame Tube 5, a una estructura mucho mas grande tipo Fender Tweed Deluxe)..

Si pinchas las fotos, se te abren en otra página y las puedes ampliar para ver mejor..

Primero: hice la estructura uniendo los cuatro lados con el sistema de cola de milano, y madera de abeto de 18 mms


Segundo: refuerzo toda la estructura con las dos barras traseras (donde van atornilladas las tapas traseras) y las dos barras delanteras (narrow panel lo llama Fender).
Estas barras van pegadas con cola de carpintero (en mi caso usé Titebond que es mejor pero algo más cara).

Estas barras las hice con la misma madera que había usado para la estructura, pero con el grosor que me marcaban los planos.

Para las tapas traseras y el soporte del cono use madera contrachapada pero por nada en especial, porque lo tenía de ese tamaño y al ir forrado con el tweed se hacen lo suficientemente fuertes para no brivar y molestar en el sonido final.. y la del cono va sujeto al frontal con lo que tampoco hay vibración.

La tapa del cono, lleva unos tableros por la parte frontal para separar el cono de la tela frontal y que esta no roce con el cono, vibre y haga ruido indeseado..


Tercero: cerrar la estructura. En mi caso va medio cerrada, hay apertura por detras.. pero puedes hacerte un panel cerrado por completo.

Los paneles traseros, van atornillados a los refuerzos laterales.

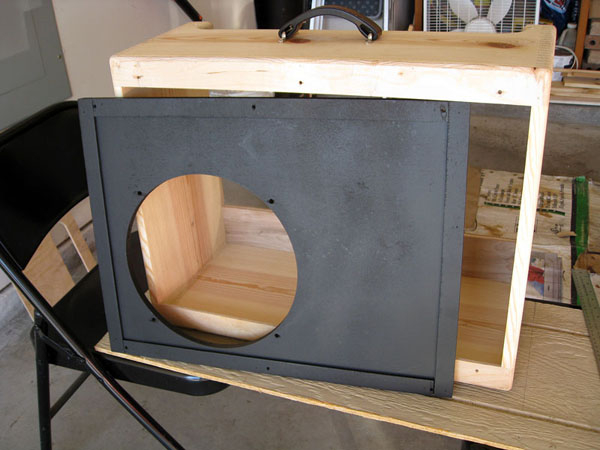

El panel del altavoz.. como te digo, lleva esas cuatro barras para separar el cono de la tela, quizas en esta foto (que no es mia) se ve mejor:


El cono va sujeto con tornillos enroscados en unos pasantes, y cogidos por detras con unas mariposas, para que sea facil poner y quitar..


Y cogido toda esta estructura a las barras delanteras por el frontal:




En mi caso, seguí la contrucción al pie de la letra según los planos de un tweed, pero por ejemplo, Luisito (de LCA Guitars) refuerza mucho mas la estructura por dentro, haciendola más rigida y fuerte.. y él es uno de los mejores construyendo pantallas (viendo la clientela que tiene..)

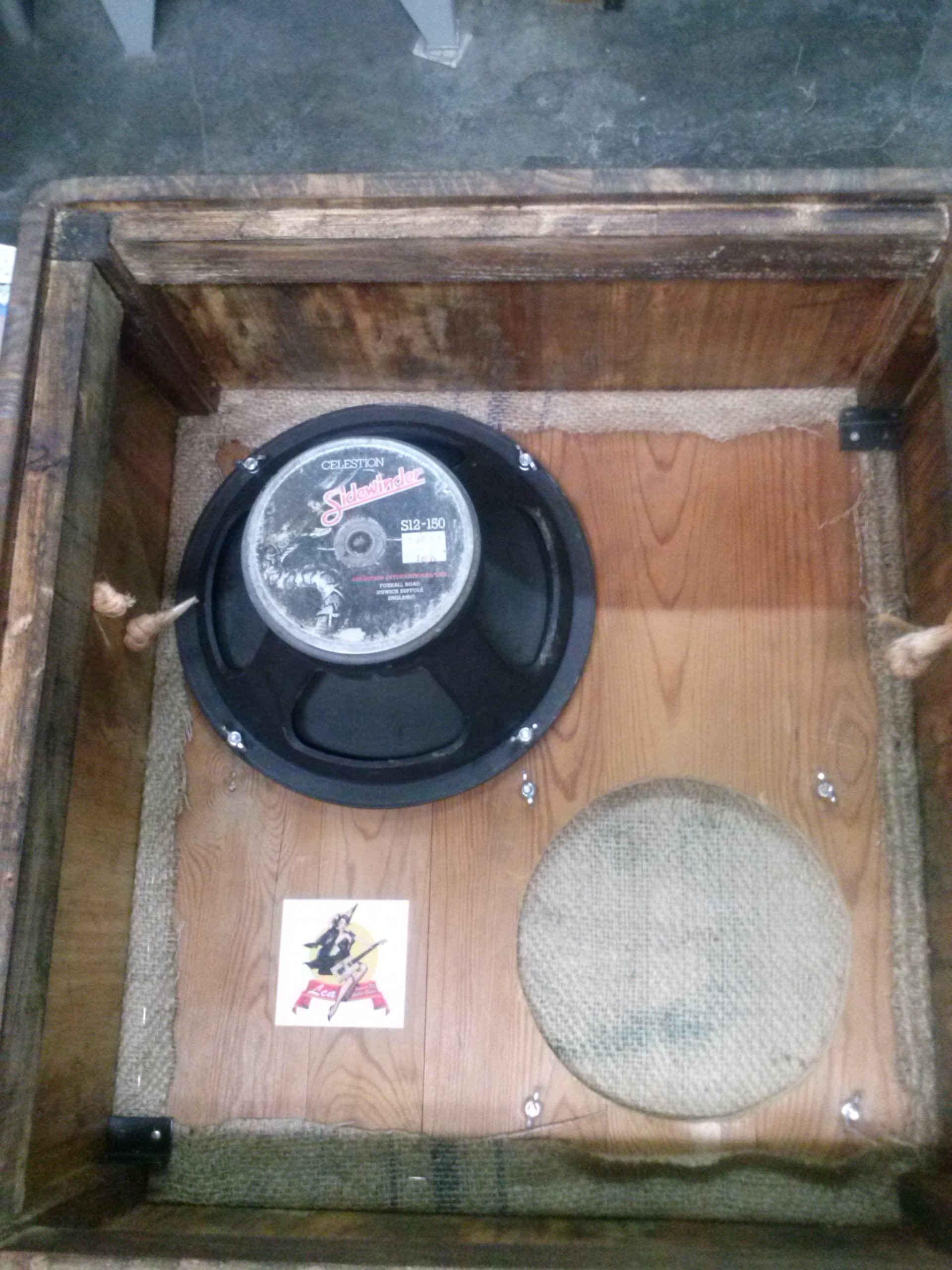

Aquí una foto de su estructura por dentro.. como puedes ver, refuerza los laterales y los une en las esquinas, dando un refuerzo a toda la estructura.
Los altavoces los une por mariposa como yo (fue él quien me lo aconsejó)

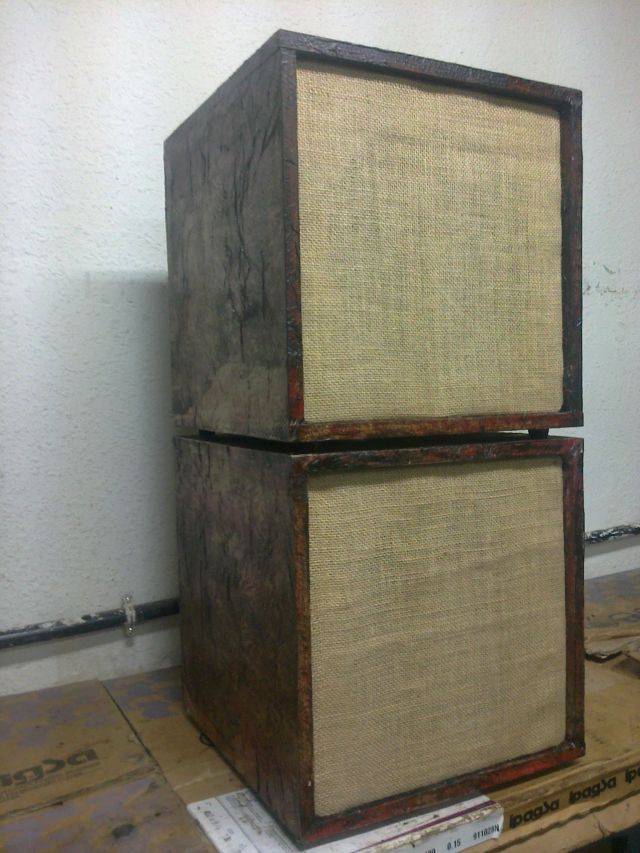

Y por delante le pone su famosa tela de saco que tanto gusta..



Espero haberte ayudado y lo que necesites, pregunta por aqui que seguro te echamos una mano.. :okis:
Subir
Luisito Baneado
#10 por Luisito el 02/10/2018
#9 Muchas gracias por los halagos Andro.

Ya mas o menos te lo han explicado bastante bien, yo para una 1 x 10" he usado frecuentemente las medidas de un Blues Junior aproximadamente.

Esto es porque es conveniente que el altavoz pueda "respirar". Cabria perfectamente en una mas pequeña pero entonces perderías presencia y grabes, algo no deseable con un altavoz mediano, que ya tiene un poquitin menos de grabes que uno de 12".

Los refuerzos los hago para evitar las colas de milano que no le pegan estéticamente a mis pantallas y que están pensadas para soportar cabezales (o combos) pesados. Me suelo de subir de pie en ellas literalmente para probar la resistencia y peso 92 kg.

Subir
Luisito Baneado
#11 por Luisito el 02/10/2018
Se puede construir una pantalla muy ligera con tablero mas o menos fino de 1,8 cm y a la vez muy resistente. El truco son como ha dicho Andro los refuerzos, de la misma forma que una guitarra española lleva una tapa muy fina porque si no sonaría, y el truco de que la fuerza de las cuerdas no la estalle es el varetaje interno.

Este Marshall tsl 122 pesa unos 42 kg con sus dos Celestion.

Subir
Luisito Baneado
#12 por Luisito el 02/10/2018
Para la que tu quieres hacer bastaría tablero de 1,5 para los aros y el frontal, aunque puedes poner de tapa trasera un contrachapado.

Si la vas a usar poniéndola delante de una pared yo la haría openback (abierta por detrás) porque las ondas rebotaran en esa pared y volverán hacia ti creando una especie de sonido envolvente.
Subir
