¿Es normal esta electrónica de SG Reissue 61?

Solucionado
  • 1
PA.LU.A
#1 por PA.LU.A el 09/03/2024

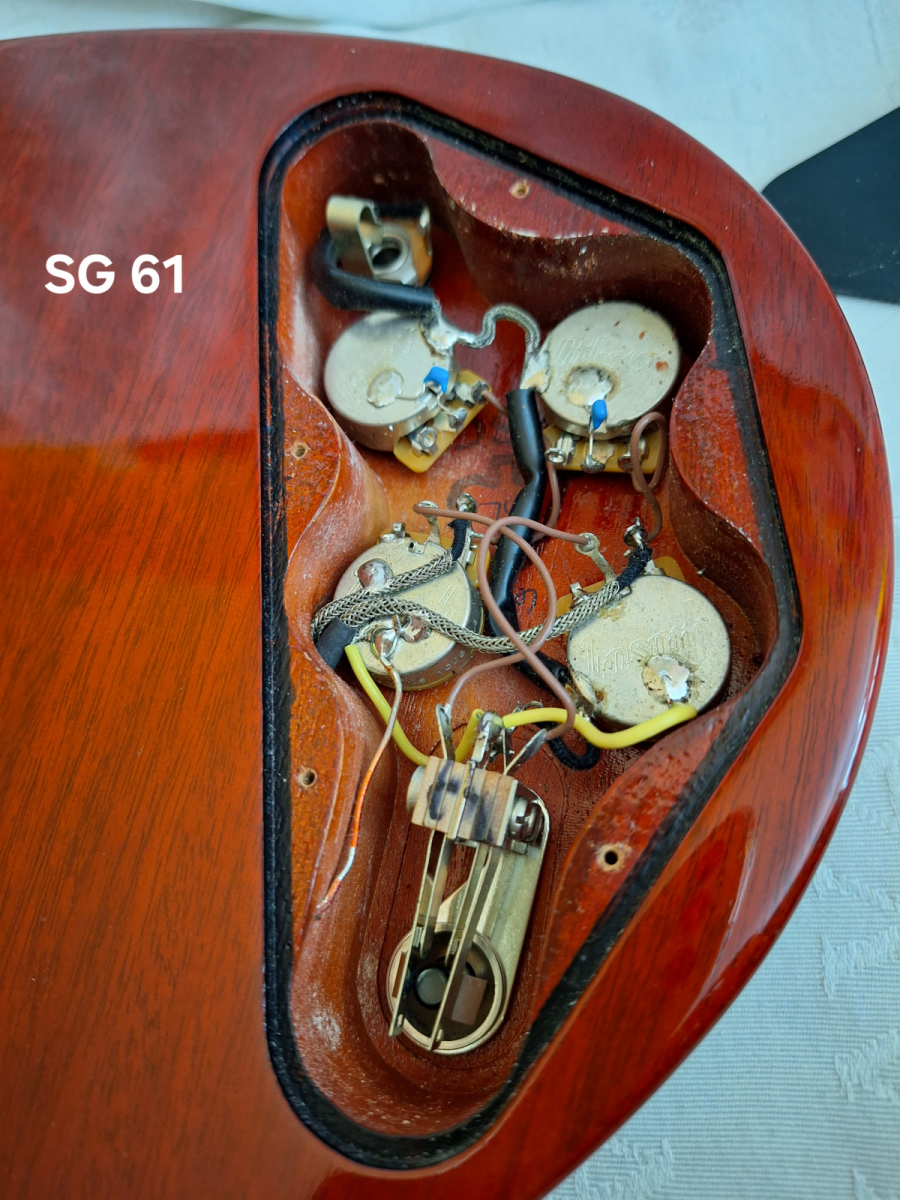

El año pasado me cambió las pastillas un luthier de Madrid en esta SG 61 del año 2011. No me había fijado pero al abrir la tapa de la electrónica veo que tiene dos condensadores muy pequeños azules y además están conectados solamente a los potes de tono o eso me parece
Vaya por delante que la guitarra suena increíble y que no tengo ni idea de los circuitos de electrónica de las guitarras, tengo las nociones básicas
¿Alguien me puede decir si el circuito y esos condensadores son correctos?
Archivos adjuntos ( para descargar)
Subir
Solución elegida por el creador del hilo (PA.LU.A)
Xemi Gené
#5 por Xemi Gené el 09/03/2024

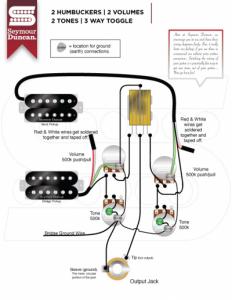

Esste es el esquema de Seymour Duncan para una configuración como la de una SG.

HH con tres posiciones, dos volúmenes y dos tonos ... Tambièn lleva los condensadores soldados sólamente a los potes de tono ..

Archivos adjuntos ( para descargar)
2
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Keeley 70th Anniv. HALO Andy Timmons
    299 €
    Ver oferta
  • Boss Katana 50 MKII
    249 €
    Ver oferta
Tomás
#2 por Tomás el 09/03/2024
#1 Sí, mi les paul llevaba los mismos, cerámicos azul claro, son originales si es la duda.

Edito

El cableado también es original y la ausencia de apantallado y plate metálico. En esos años aunque la manufactura es bastante buena por mucho que digan, si que racaneaban en la electrónica, yo le metí unos Mallory y recablee a 50's pero por gusto.
Subir
2
BudSpencer
#3 por BudSpencer el 09/03/2024
Sí, es normal. Ahí tienes, si no me equivoco, el cableado estilo moderno, sólo que en vez de conectar entre potes con el condensador, lo conecta a masa, pero el resultado es el mismo.

Fender los suele soldar así.



Subir
2
Tomás
#4 por Tomás el 09/03/2024

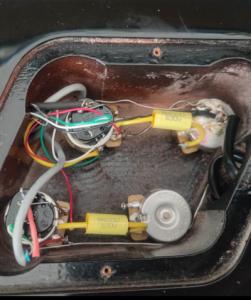

#1 Así la tengo cableada actualmente.
