Mod R28 en clon MXR Phase 90

--433551--
#1 por --433551-- el 06/02/2015

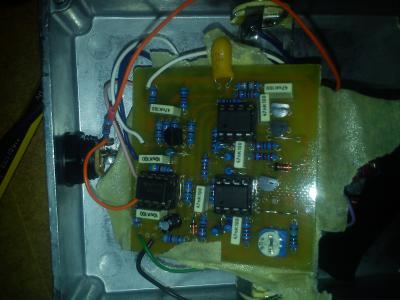

Buenas. Escribo para pedir ayuda porque no tengo mucha idea y quiero localizar el R28 en esta placa. Se trata de un clon de MXR Phase 90, que suena genial, pero que me resulta inutilizable porque el volumen sube demasiado cuando enciendo el efecto en la cadena.

Gracias!!!
Archivos adjuntos ( para descargar)
Subir
xarlibraun
#2 por xarlibraun el 16/02/2015
si mal no recuerdo, en ese layout es la resistencia que te sale en rojo (de 22k), en el medio de la placa, justo al lado de un condensador entre los 2 chips

la mod es desconectar o conectar esa misma resistencia (o quitarla directamente)

una pregunta..ese pedal lo hice yo?? es que lleva los mismos cables, el mismo tubo termorretractil, misma caja, mismos componentes..

saludos
Subir
1
--433551--
#3 por --433551-- el 17/02/2015
Recibí el pedal a través de un cambio así que no te sabría decir... Gracias por la información. Lo pruebo a ver qué pasa... :)
Subir
xarlibraun
#4 por xarlibraun el 17/02/2015
si, lo hice yo, no había visto la foto en grande. la mod es quitar esa resistencia, o bien ponerle un switch que la ponga o la quite y así tienes el evh phase90

un saludo
Subir
--433551--
#5 por --433551-- el 17/02/2015
Ok. Quitaré la resistencia pues... si pongo el switch, a parte de que no sé cómo, no lo usaré... Gracias!!!
Subir
Strato
#6 por Strato el 24/09/2018
Buenas. He adquirido un Phase90 de segunda mano, y cuando me disponía a realizar las mods, me di cuenta que ya estaban hechas.

El punto está en que le he puesto un switch en la R28, pero no funciona... aun no he descartado que se trate del switch o la resistencia, y por ello queria saber: ¿Cual es el valor de R28?

Por otro lado me percaté que el dueño anterior cortó los capacitores C11 y C12... En que consiste esta mod? Cuales son los valores de estos capacitores?

En resumen, necesito saber valores de:
R28
C11
C12

De antemano gracias.
Abrazos.

JorgeC
Subir
