Mejorar tonos en clon de JCM800 2204

mda1961
#1 por mda1961 el 24/04/2019
Buenos días, hace un tiempo armé un amplificador clon de JCM800 2204 de 40 watts aproximadamente. Se que éste amplificador es una máquina de tonos medios mas que graves o agudos..., así y todo fui repasando etapa por etapa viendo que es lo que le da el tono medio predominante, primero saqué el capacitor de 1000pf instalado en el potenciómetro de ganancia, mejoró en el sentido que al bajar la ganancia no saca los graves como es normal en este equipo, después cambié dos resistencias de 470Kohm del tercer tríodo antes del tríodo del seguidor catódico, mejoró el grave y un poco el agudo.
Cambie en el tone stack que sale del cuarto tríodo de la segunda válvula 12AX7 la resistencia de 33Kohm por una de 56Kohm y los dos capacitores de .22nf por uno de 10nf en el bajo y 50nf en el tono medio. Bueno, quedó un sonido bastante óptimo, demás esta decir que estas últimas modificaciones las hice viendo la onda de tonos graves, medios y agudos con el programa Tone Stack, sino no lo acomodas más. ¿Alguien sabe como mejorar estos tonos para que los potenciómetros de graves, medios y agudos levanten y bajen sus frecuencias correspondientes de igual forma? Muchas gracias!
Archivos adjuntos ( para descargar)
Subir
The Revenant
#2 por The Revenant el 24/04/2019
Compi, el tone stack de estos Marshall tienen una incidencia bastante limitada. Me refiero a que los potes no alteran de manera exagerada el tono, sino que lo suelen hacer de manera muy sutil. Es común en los Marshalls clásicos, cambiar valores de los condesadores va a cambiar ligeramente algunos matices, pero se necesitaría un rediseño del tone stack completo para hacerlo más evidente, o lo que es lo mismo, ir a otro circuito diferente al de un 2204.

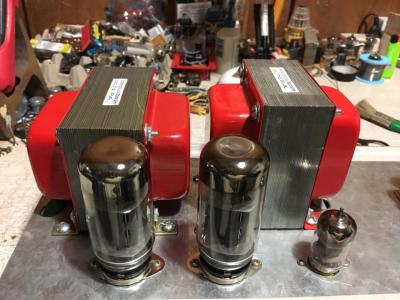

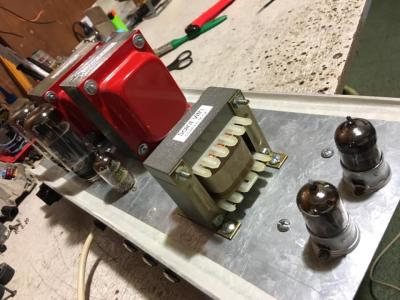

Por otro lado, me resulta peculiar la disposición de los dos tranformadores. Para evitar ruidos y hmmms se suelen poner las bobinas de manera perpendicular una a la otra. Tu las tienes orienadas iguales, me extraña que no te den ruidos.
Subir
mda1961
#3 por mda1961 el 24/04/2019
Agradezco tu comentario, si, después de todas estas pruebas pensé lo mismo y voy a dejarlo así, ya que quedo un limpio impecable con mordida pasando la mitad del volumen y el canal con distorsión arranca con mordida y después una distorsión muy buen, ah le instalé para probar dos válvulas de potencia Sovtek 5881 y realmente me gustó más, ahora va a ir a un combo formato Marshall Bluesbaker,si no lo he escrito mal..., con dos parlantes Celestion Seventy de 80 watts en serie quedando en 16 ohms.
En cuanto a los transformadores de fuente y salida, el de fuente tiene el bobinado en sentido horizontal al vertical del transformador de salida de audio. Cero ruidos.
Gracias nuevamente.
Subir
davidakosa
#4 por davidakosa el 26/04/2019
Prueba a instalar una Depth fija para incrementar la respuesta en graves...
