Footswich para Valvestate 8080

En este caso q no lo veo claro lo mejor es como dice Carlos Sainz "stop inventing"
Gracias.

vedaabierta escribió:

#12 por vedaabierta el 06/08/2023
Marcar este post como solución
#11

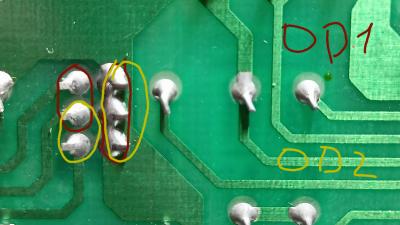

No, podrás conmutar un modo intermedio. Pero para conmutar los 2 modos necesitas mínimo 3 contactos uno común para c43 y otros 2 para r10 y r12. Puedes dejar en modo od1 y unir c43 con r12 pero te quedará algo intermedio entre el od1 y el od2.
Antes de criticar a Godzilla,pisa descalzo una pieza de lego y me cuentas como manejas tu la ira.

Bueno pues después de darle unas cuantas vueltas al tema me decidí por meterme en harina y poner un pedal en el od1/od2. Gracias a Vedaabierta que me asesoro de cómo hacerlo ya lo tengo. Unos cuantos problemas de principiante y de lo mas tontos. Todo funciona correctamente, pero se deriva un problema en la desconexión del od2. Al entrar, entra bien pero al salir produce un chasquido (petardazo sutil/molesto)
No sé si tengo solución para esto.

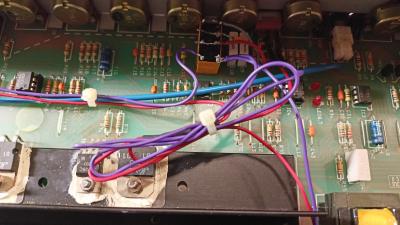

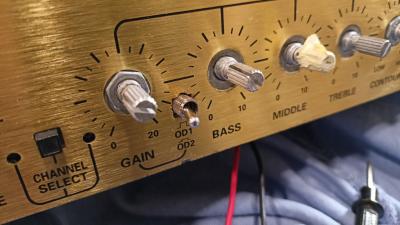

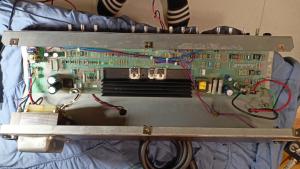

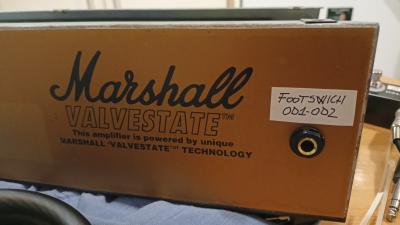

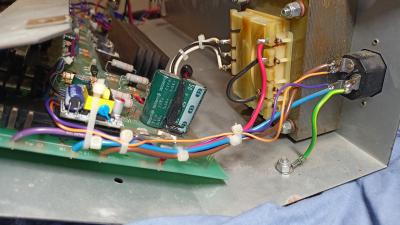

Cuento como procedí, retiré el interruptor y en su lugar puse un relé de 9v. Para alimentar el rele puse una pequeña fuente de 220v a 9v conectada a la entrada de corriente del ampli. Puse un nuevo interruptor en la alimentación del relé que lo activa y desactiva, este interruptor lo puedo accionar desde el panel del ampli y desde un pedal que saque con un conector trasero. Cuando lo tenga funcionando y operativo sin chasquido pongo un hilo nuevo con las indicaciones claras para el que se quiera animar pero de momento ese chasquido me temo q no lo hace funcional.

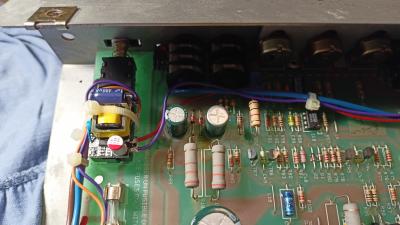

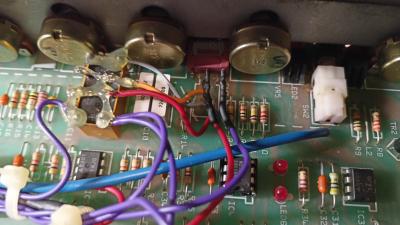

Adjunto a ultima foto que deje un poco mejor el rele de como se ve en la otra foto.
Decir a mi favor que no tengo muchas idea de esto pero si me gusta mucho carcharrear con todo.

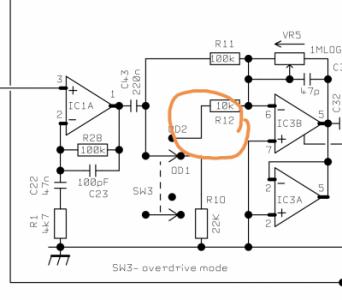

Puedes probar con una resistencia de 1mohm a masa donde te indico.
También podría ser del propio relé, pero debería solucionarse con la resistencia, a menos que el relé sea físicamente muy grande.

Ok, una resistencia de un mega. Pruebo y te digo.
Mil gracias

Bueno pues después de muchas horas de cacharrear, reculó y lo dejo como estaba. Los relés me dan problemas, hacen ruidos y sobre todo cuando están los dos conectados a la misma alimentación. Volveré a montar sus interruptores y ya de paso cambiaré algunos potes q siguen haciendo ruido después de la limpieza.
Gracias a vedaabierta su ayuda sin él no hubiera llegado tan lejos.

Una preguntilla, el relé que has puesto es 9v alterna o continúa? Te pregunto porque las bobinas de alterna suelen zumbar.
Y la última que se me olvidaba, en caso de ser la fuente de continua, has puesto el negativo a la masa del chasis?

vedaabierta escribió:

Una preguntilla, el relé que has puesto es 9v alterna o continúa? Te pregunto porque las bobinas de alterna suelen zumbar.
Y la última que se me olvidaba, en caso de ser la fuente de continua, has puesto el negativo a la masa del chasis?

Gracias vedaabierta por responder.
El relé creo q es de continua 9v te pongo el enlace.
1 piezas DC 3V 5V 9V 12V 8 pie 2A 2 abierto 2 cerrado relé de señal de comunicación relé electromagnético
https://a.aliexpress.com/_EuSfVGF

La fuente es de 220 a 9v y no la conecte a masa. Te pongo el enlace de la fuente de 9v. Fuente de alimentación conmutada de baja ondulación, módulo de entrada de aislamiento de AC-DC, AC-DC, 3,7 V/4,2 V, 2000MA/5V, 1700mA, 9V, 800Ma, 8,5 W
https://a.aliexpress.com/_Evj6L87

Mil gracias.

vedaabierta escribió:

El el footswitch del 8080 es lo más sencillo que hay, al esquemilla que pongo le quitas las resistencias y los leds y listo.

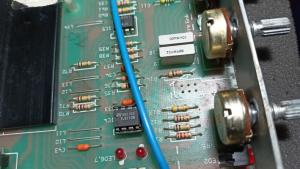

Si ves que te falla al cambiar de canal con el footswitch, revisa es cable morado(creo recordar) que va junto a los potenciómetros desde la hembra del footswitch, se suele partir en las soldaduras.

Por otra parte, el pedal de footswich perfecto pero sin led es un poco faena el no saber en cada momento q tienes puesto. Estoy poniendo un par de les con sus resistencias tal cual el esquema pero se encienden cuando está apagado el efecto. Q complicado es todo.

Perdón, se repitió el hilo

jesus_n_t escribió:

Los relés me dan problemas, hacen ruidos y sobre todo cuando están los dos conectados a la misma alimentación

Te refieres a la alimentación de 230 ac? Eso es por la fuente conmutada que mete ruido.

Ya siento tardar en contestar, estoy de viaje y me conecto en ratos muertos.
