"Flying Crowley": Un proyecto y un tributo.

copi pastrana
#1 por copi pastrana el 09/01/2011
Comienzo un nuevo proyecto, y esta vez espero documentarlo mejor que los anteriores.

En este caso es un tributo a dos personajes: Ozzy Osbourne y Aliester Crowley.
Ando buscando un estilo gótico, así que utilizaré negro mate para el acabado y unas planchas de zinc ornamentadas al máximo, en las que incluiré la letra de la canción "Mr. Crowley" y algunos motivos relacionados con el personaje.

Para comenzar me he hecho con un cuerpo y un mástil "en crudo" de una Flying.
Después de bajarme unos planos observé asombrado que mi cuerpo no encajaba a penas con las medidas, una diferencia que no se nota a simple vista, pero que hace que las planchas y por tanto el fresado no sean completamente simétricos.

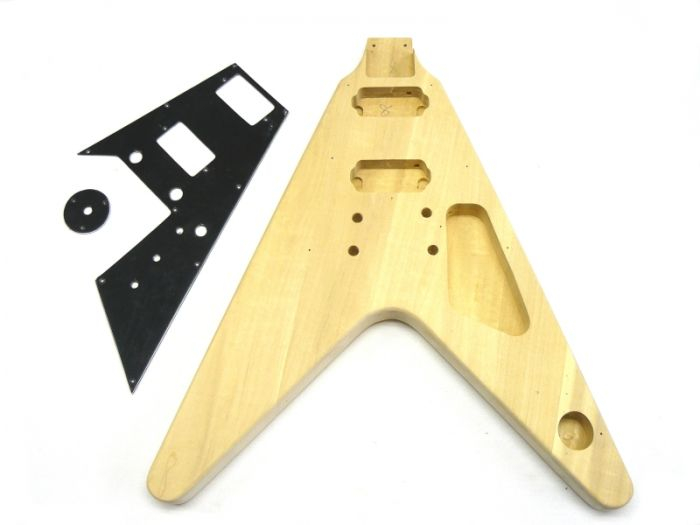

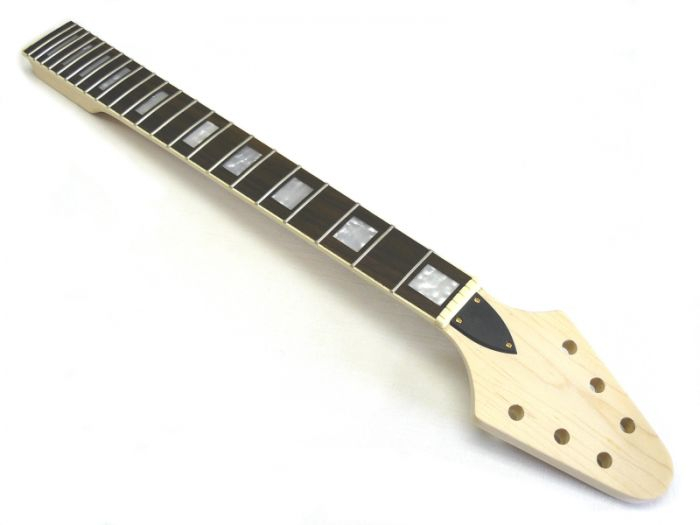

cuerpo y mástil:



---------------------------

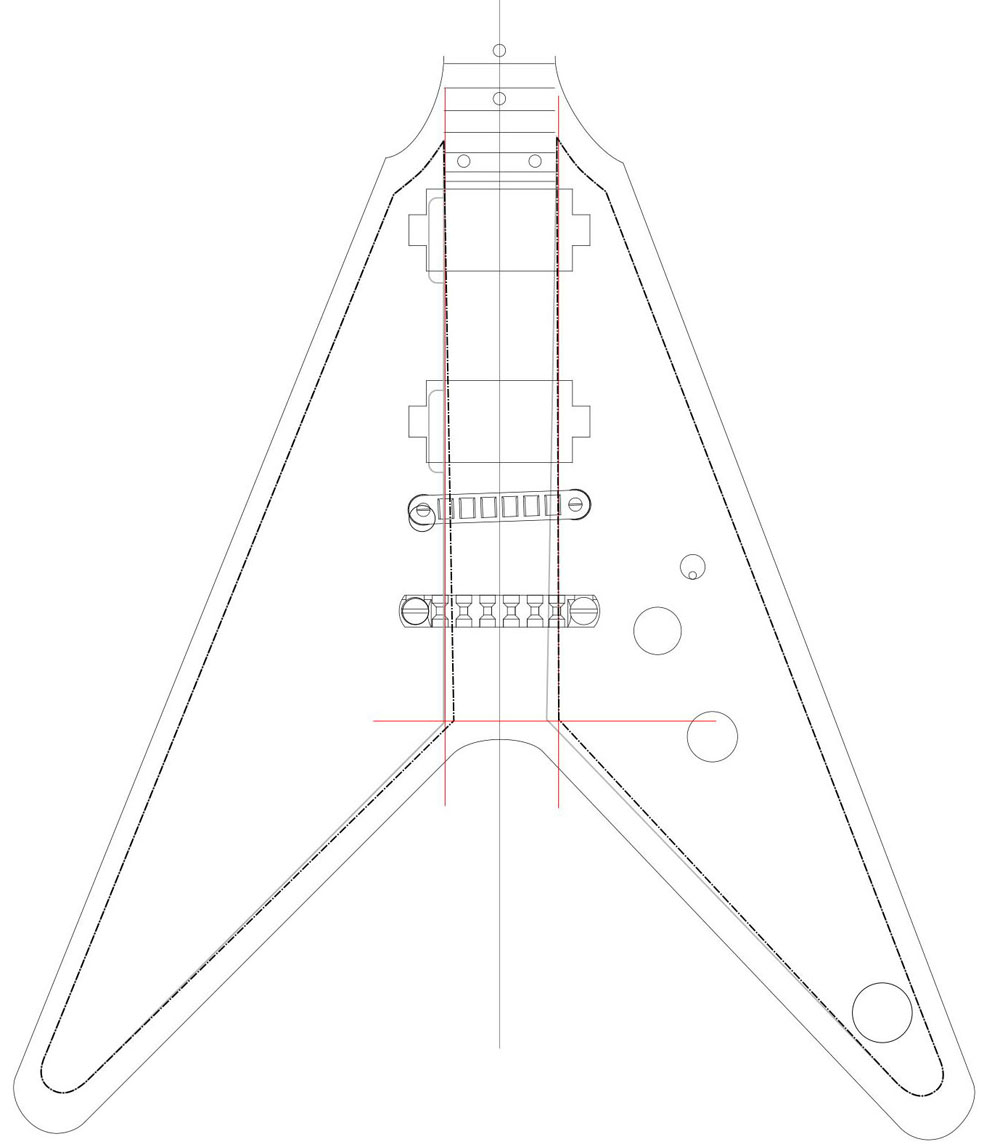

Los planos y los primeros diseños.

---------------------------

La pata derecha (la que queda abajo, con el jack) tiene un grado más de inclinación, lo que la deja casi un centímetro más estrecha en la punta. Es imposible apreciarlo a simple vista, pero se soluciona sacando plantillas de papel y corrigiendo hasta que encajen.

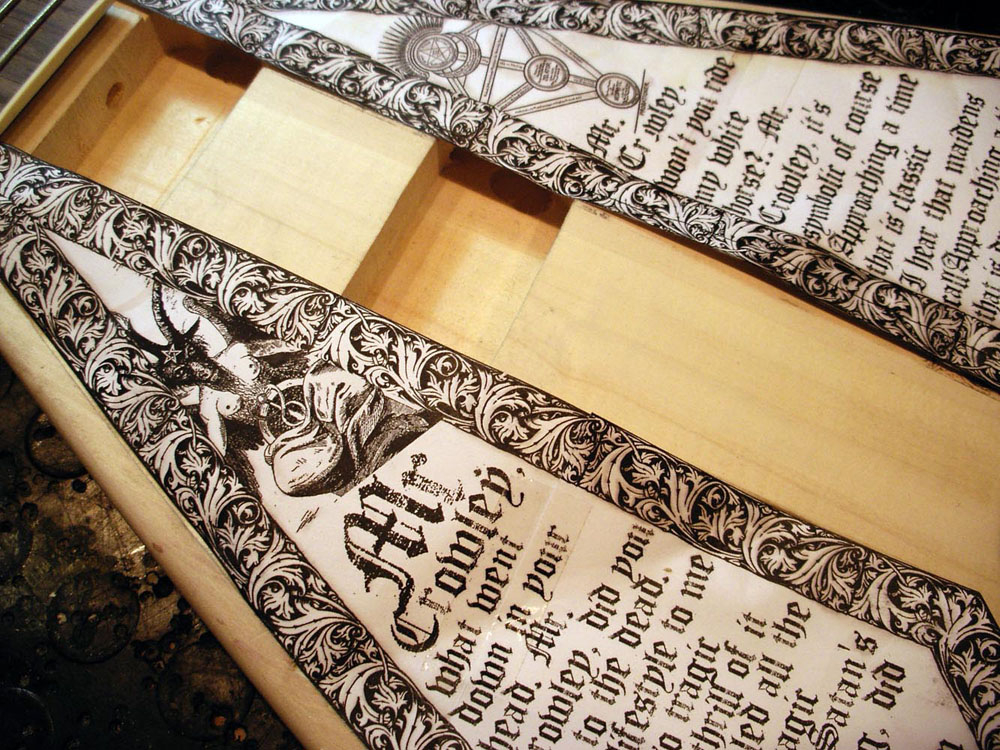

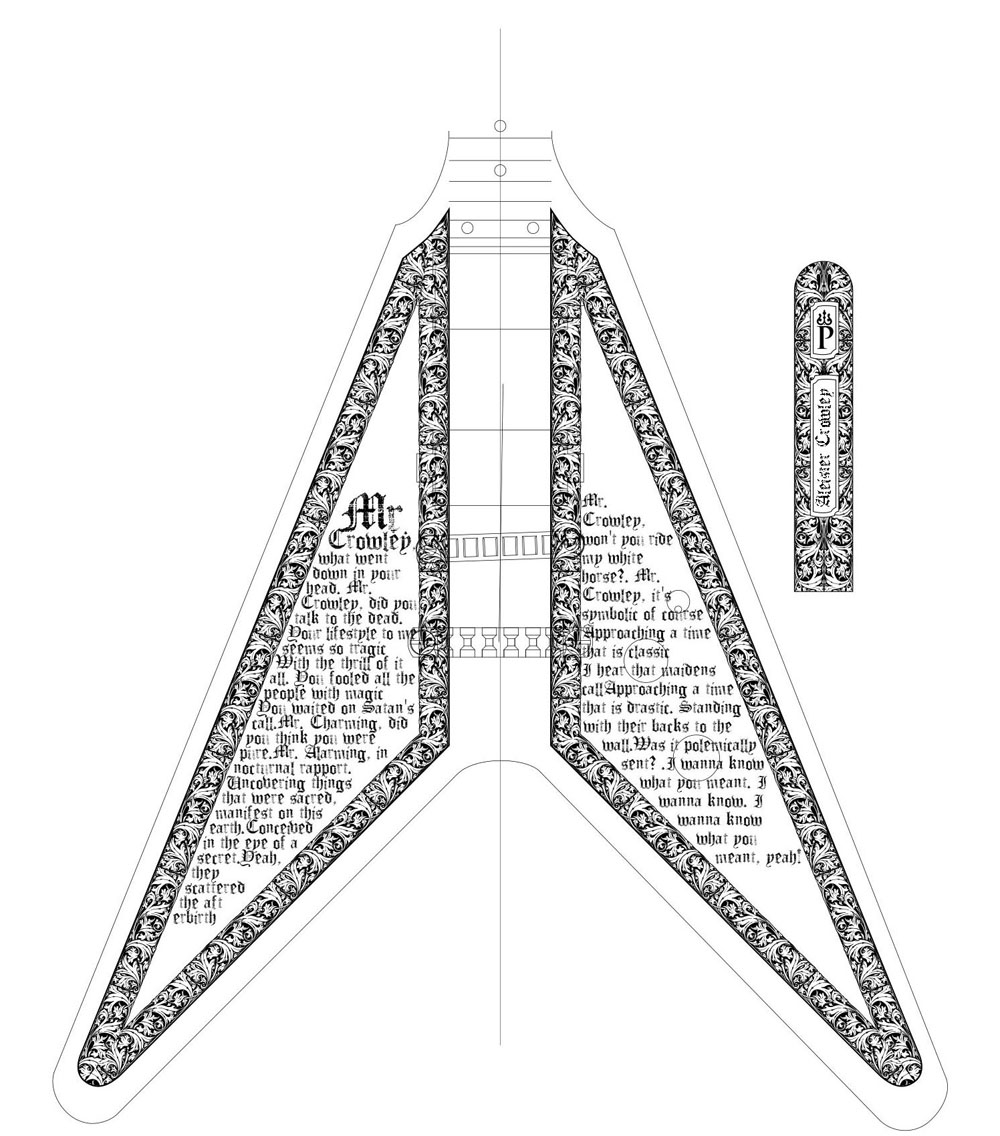

La base del diseño: planchas y pala.

---------------------------

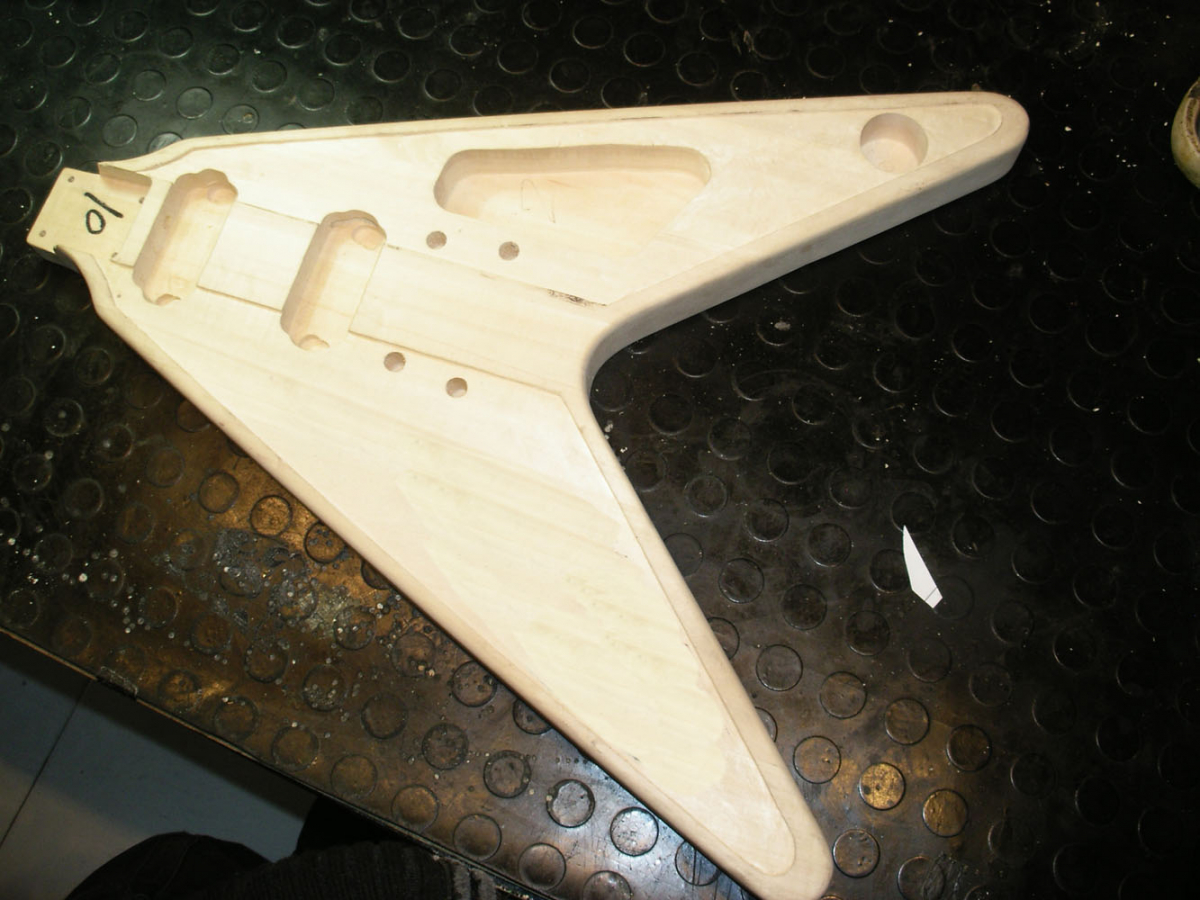

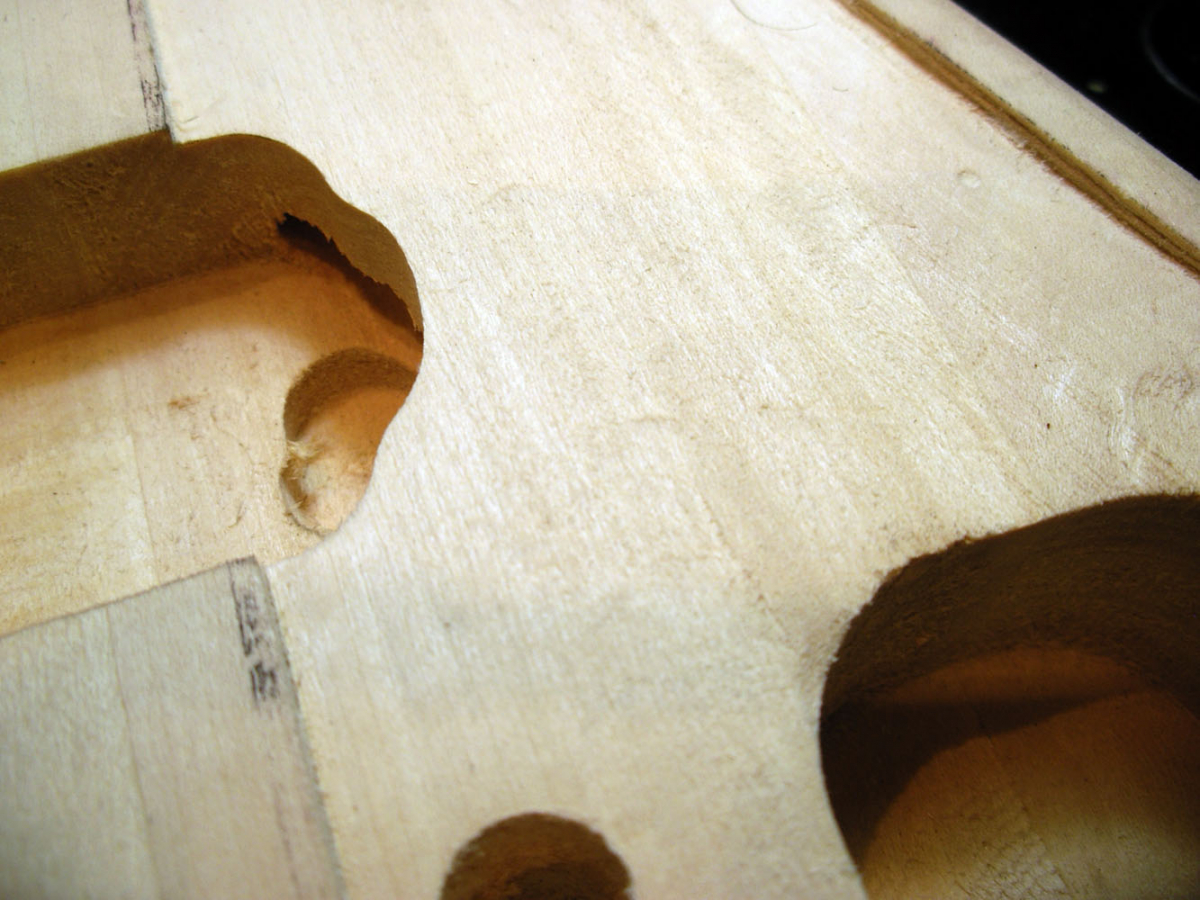

Después de traspasar el diseño a la madera comienzo el fresado. Con un bisturí marco la silueta y despejo de madera el borde, así me aseguro de no "colarme" con la fresa. En este caso es bastante fácil, ya que casi todo son líneas rectas.


---------------------------------

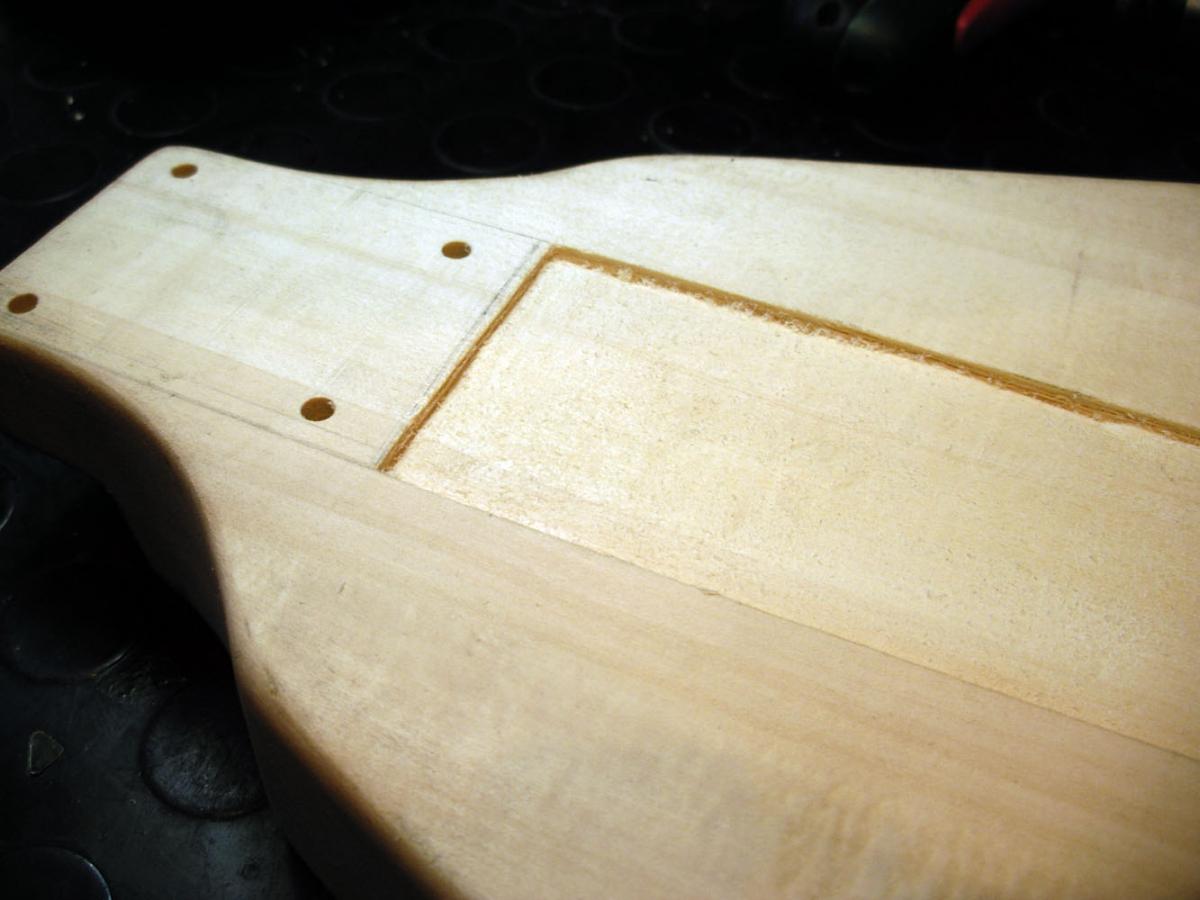

He aprovechado el calentón para hacer otro fresado en la trasera.


---------------------------------

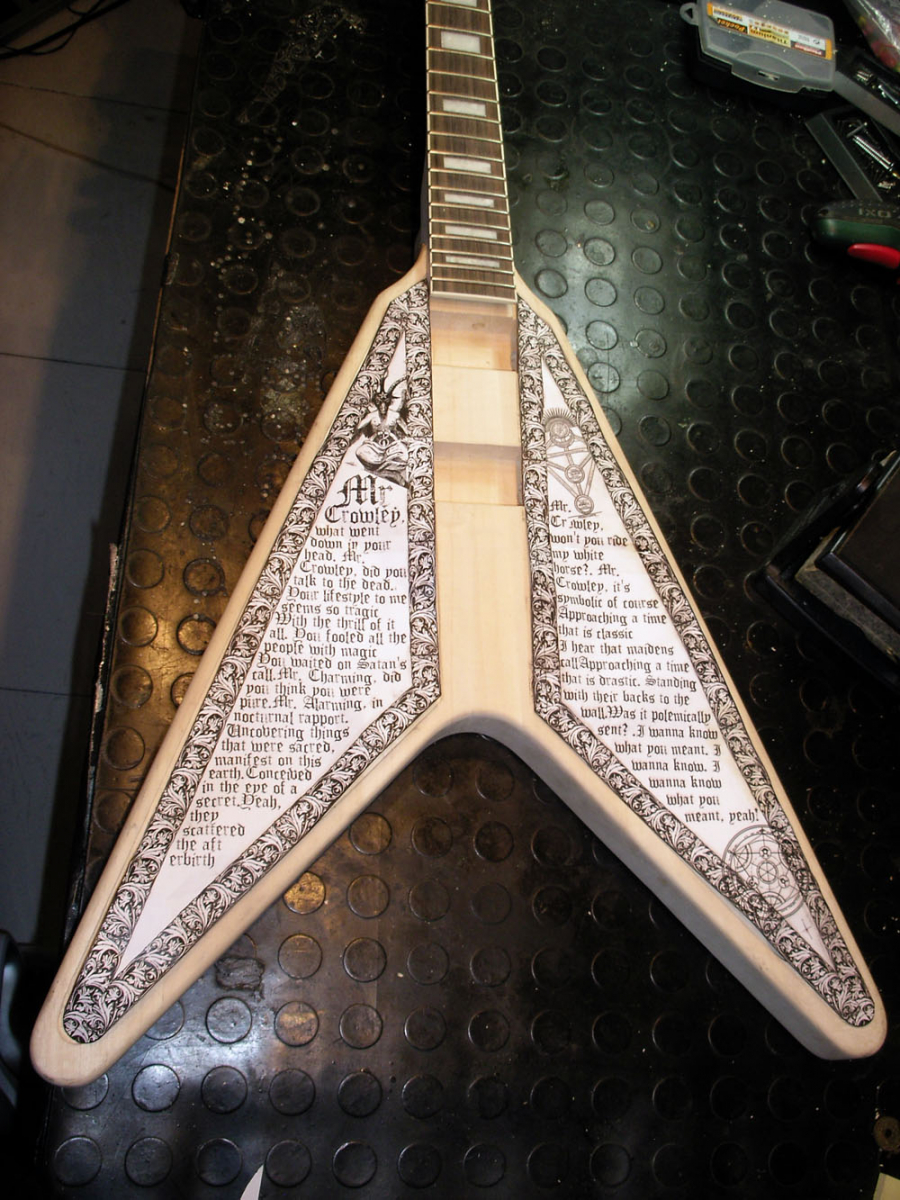

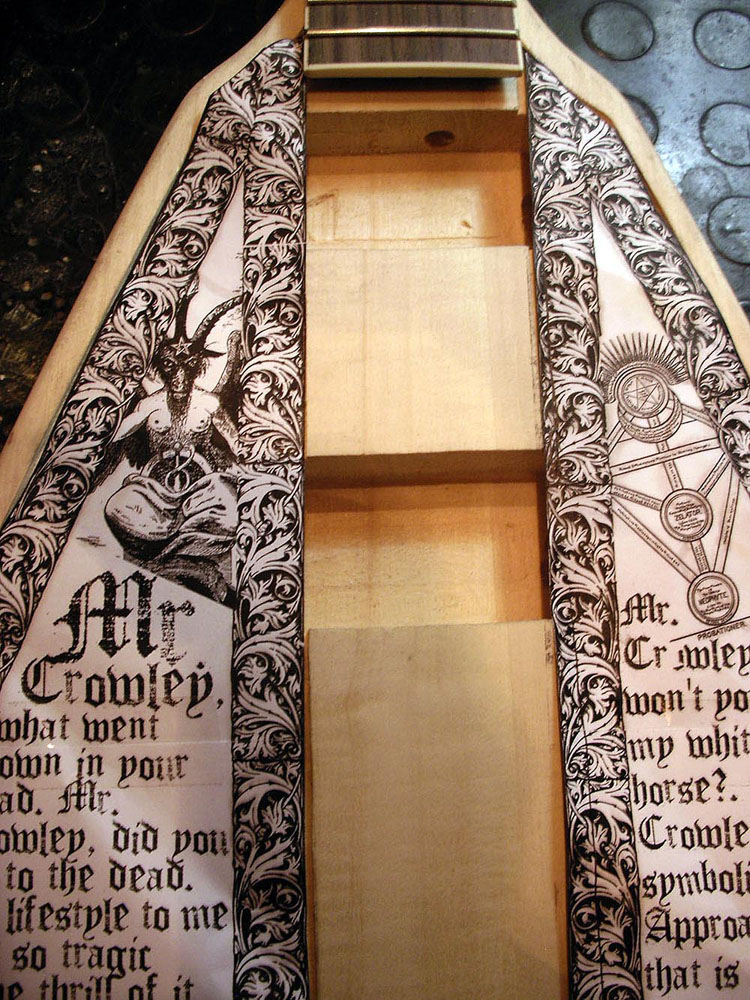

Un planteamiento de los bocetos:



--------------------------------

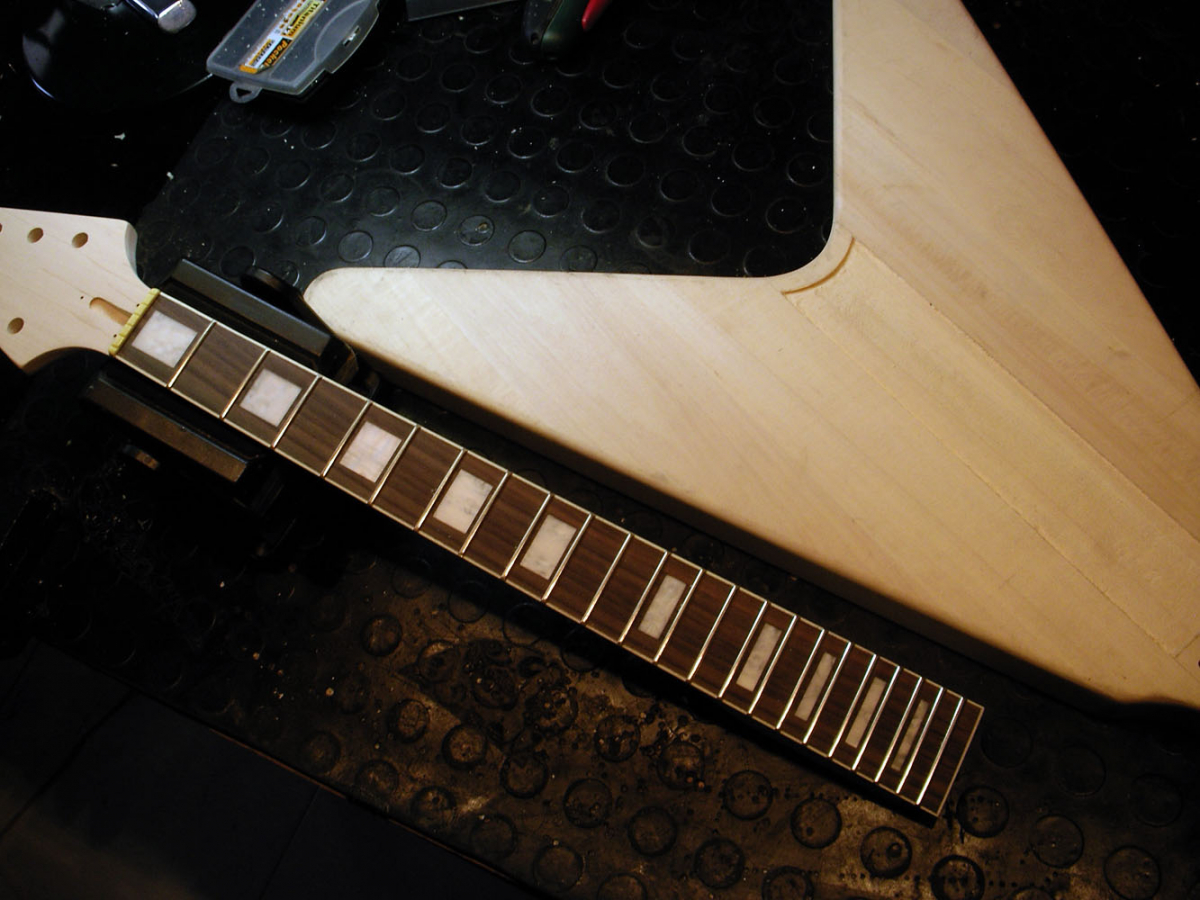

Siguiente paso: la pala del mástil. Una madera bastante más dura que necesita un corte preciso, así que deseadme suerte.
Como siempre son bienvenidos los comentarios y críticas (constructivas, por favor).
Un saludo y hasta la próxima.
Subir
deathmaster
#2 por deathmaster el 09/01/2011
Qué cosa más guapa!
Subir
MoisésGZ
#3 por MoisésGZ el 09/01/2011
Joder, me subscribo quiero ver como termina esto...
Subir
eddi rock gun
#4 por eddi rock gun el 09/01/2011
se ve chida man, me suscribo a tu proyecto!!!
Subir
sgs
#5 por sgs el 09/01/2011
me uno para ver como a acaba tu proyecto
Subir
papasmamas
#6 por papasmamas el 10/01/2011
Muy prometedor, quiero ver como empieza y como termina. Suerte !!
Subir
Mr.Crowley
#7 por Mr.Crowley el 10/01/2011
Por ahora tiene una pinta estupenda :O
Subir
pantxo
#8 por pantxo el 10/01/2011
aaaaaaaaawsome!!!!

un proyecto valiente!!!yo alucino con las cosas que os currais por aqui...me uno a ver como termina esto...

un saludo y animo!
Subir
CarlosOchenta
#9 por CarlosOchenta el 10/01/2011
Soy un amante de las flying V, tu diseño es alucinante, espero ansioso,:saludo: un saludo
Subir
heretic
#10 por heretic el 10/01/2011
Muy bonita la FV. Enhorabuena!

Donde se puede comprar el cuerpo e el mastil ya listo? Y cuál es el precio? Gracias.
Subir
copi pastrana
#11 por copi pastrana el 10/01/2011
Yo las compro en Gitarre bestellen, E-Gitarren kaufen im Gitarrenshop, Gitarren Hardware und Elektronik im Versand-Shop auf gitarre-bestellen.de , no tienen una calidad exquisita, pero son muy formales y al ser intracomunitarios te evitas los problemas y retrasos de aduanas.

El cuerpo y el mástil me han salido por unos 120€, pero tienes kits completos con herrajes y electrónica por algo más, bastante malos por cierto, pero que dan el apaño para ir ajustando.

un saludo.
Subir
moonmark
#12 por moonmark el 10/01/2011
