Experimento con previos

Lespaulhc
#1 por Lespaulhc el 21/10/2018

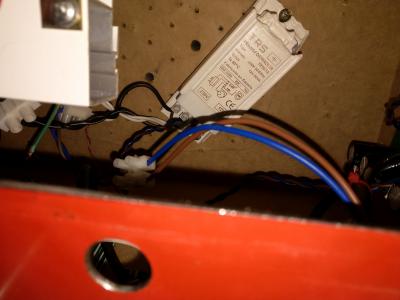

Hola pues tenia una duda de si funciona el previo del mesa dual (diseño pcb) y el jcm 800 también pcb diseño ...y hoy domingo lo probe..los dos previos estan alimentados con solo dos alogenos trfos de 4 amperios y 220 12v.eo jcm va los filamentos a 12 ac
Y el mesa con 7806 y un ventilador a 12v que se instala en el 12v con puente diodos de la misma pcb del mesa.1n4007 x4(puente)
Si puenteas las out y in y sales del mesa a ampli suena de una manera y si inviertes y pones el jxm a ampli suena mejor.el hi low no lo hice y puentee y creo que se quedo en low el jcm ya que suena muy bajo.el mesa suena mas potente.Mas que nada hice la prueba en un chasis de Dm y curioso no hay ruidos.los pots directos a pcb soldados.y solo el switc on on del jcm booster condensador 1 uf yo puse 680nf creo..
Ahora debo mirar el hi low haber si lo hice al reves o es que queda poca energia los dos juntos he ahi el experimento...5 6n2p....son 300ma cada una...o 350...
Mas el cooler 200ma..mas led y +B de cd circuito creo que si pueden los alogenos 220..12..12..220..

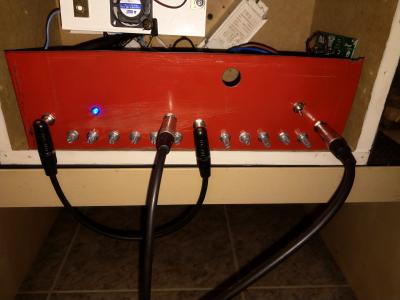

Bueno una imagen...sigo investigando.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Lespaulhc
#2 por Lespaulhc el 21/10/2018

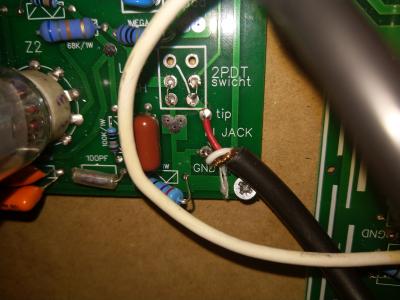

Como veis en la última foto el hi y low puentee en vez de un switvh 2pdt y puse los dos de abajo yo juraria que es el high modo.es el mismo que oa trilogía de Tonygt...corregirme asi me ahorro de soldar.Logicamente si es asi hay algun fallo pues el jcm no suena como deberia y seguramente es pir falta de chicha y toc poner dos trfos mas.
Subir
Lespaulhc
#3 por Lespaulhc el 21/10/2018
Me respondo yo mismo lo tengo en modo low.Ya sabemos que con 2 trafos de 4 amperios se pueden hacer los dos previos.ahora que lo hice y veo que va bien pues pondre modo high.y hare commutar los previos.Y ya tengo un doble previo ya seria la ostia si le meto el amp 5 w... jajajaja.Arreglo el chasis de DM
Y tolex y otro mas.Ahora a por el amp 18w.
Subir
Kenworht
#4 por Kenworht el 21/10/2018
Haz un video compañero. Que esto promete.
Muy bueno!
Subir
1
Lespaulhc
#5 por Lespaulhc el 21/10/2018
Lo hare...ya no me dio el dia para mas.
Subir
Lespaulhc
#6 por Lespaulhc el 22/10/2018
Bueno hola ya me estoy haciendo los switch para cortar el filamento y el +B del jcm800 para usarlos por separado y poner el modo high..de paso recorte el frontal y pintando el frontal metalico de los potes.
Subir
Lespaulhc
#7 por Lespaulhc el 22/10/2018

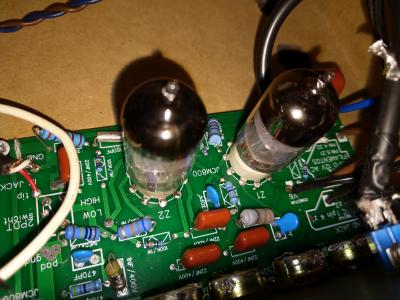

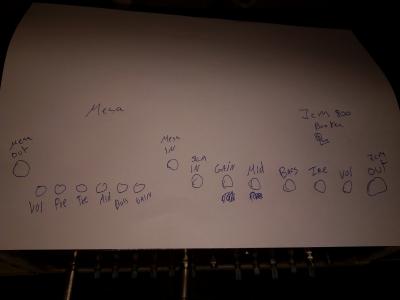

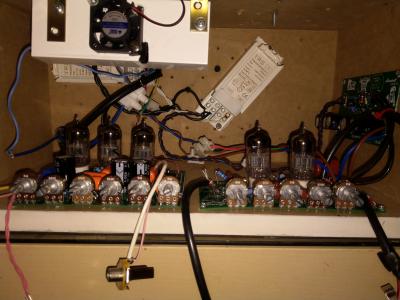

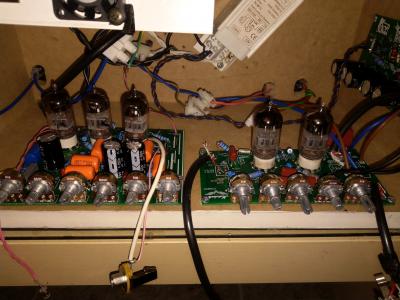

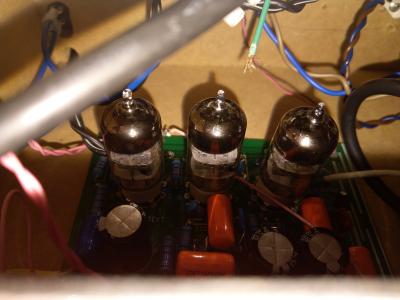

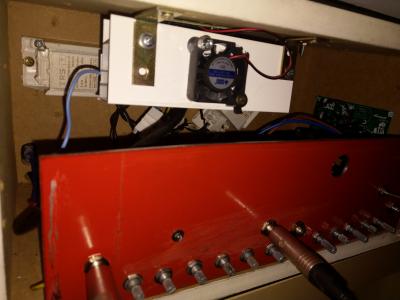

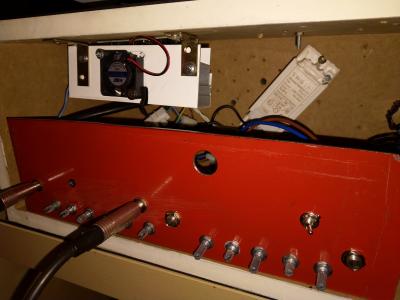

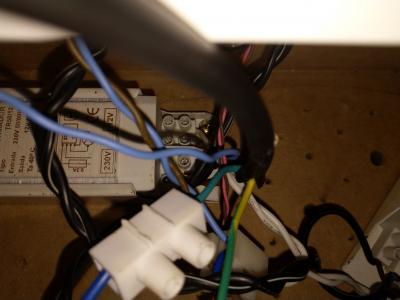

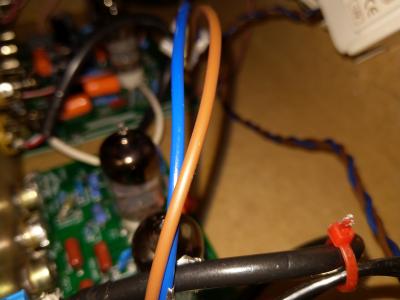

Bueno unas imágenes ya que lo desmonte ah.el high ya esta bien son los dos de arriba del esquema osea donde pone low ..y saveis los dos juntos tienen su royo de mil sonidos es mas si quieres mesa bajas gain de jcm y mesa y viceversa..y da rollete guai.tengo que cambiar un pot 250k roto del jcm me hacia ruidos...pero los dos cero ruidos ni se acopka ni nada.la in guitarra al in del jcm y la out del jcm al in del mesa y el out del mesa al ampli.suena cojonudo.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#8 por Lespaulhc el 24/10/2018
Pequeña review.
https://youtu.be/nJGgqHqFDLo
Subir
Lespaulhc
#9 por Lespaulhc el 27/10/2018

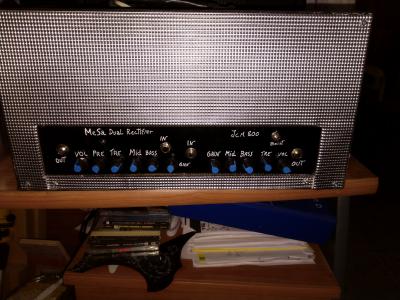

Resultado final.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#10 por Lespaulhc el 30/10/2018

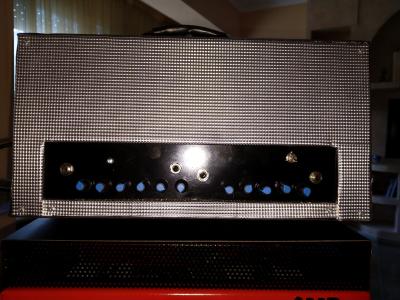

Letras con rotulador permanente blanco.
