Esquema HSS

Hola necesitaría un poco de ayuda. Quiero cablear tres pastillas, dos singles y una humbucker. Tengo un selector de 3 posiciones y dos potenciómetros. Quiero que suene la pastilla del puente (humbucker) sola en la posición baja del selector. En la posición media quiero que suenen la del puente y la del medio. Y en la posición de arriba que suenen todas a la vez. Ya se que es un poco raro, pero es para mi compañero de grupo y es lo que desea. Las 3 pastillas solo tienen 2 cables ( uno de masa y el hot) cada una. Muchas gracias.

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-17%

Harley Benton DNAfx GiT Mobile II

49 €

Ver oferta
-51%

Analog Alien Power Pack

90,29 €

Ver oferta

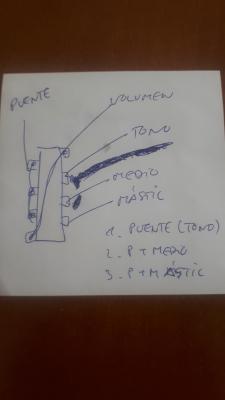

No es raro, es imposible con un conmutador simple como tienes

Con ese switch lo más que puedes hacer es
1. Puente
2. Puente+medio
3. Puente+mástil

Y el tono en la posición 1 puente y ninguna más, al menos en lo que yo he puesto
Esto desde el chiringuito y con un par de birras...

Con un switch se podría hacer

Archivos adjuntos ( para descargar)

Gracias a los dos, osea que las tres pastillas a la vez sería imposible ponerlas con un selector de 3 posiciones y dos potes simples. Imagino que con un selector de 5 o algun pote push pull se podría hacer. Bueno pues seguiré el consejo de Rubiolus y le pondré el cableado así, muchas gracias repito.

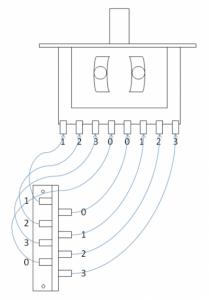

Estarían bien las equivalencias de los selectores que pongo en el dibujo??, mi selector es como el de arriba, no como el que me ha puesto Rubiolus , gracias.

Archivos adjuntos ( para descargar)

Es correcto

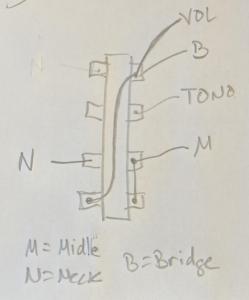

Pues yo diria que si se puede. Como la pastilla del puente la quiere siempre, no hace falta gastar ningun contacto del switch.

Esto no funcionaria? Que alguien me lo revise, please:

Esto es asumiendo que el tono solo lo quieres en la posicion 1

Archivos adjuntos ( para descargar)
