La enésima consulta sobre ohmios

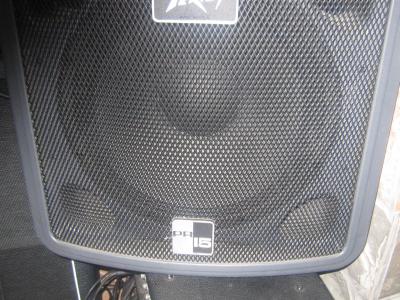

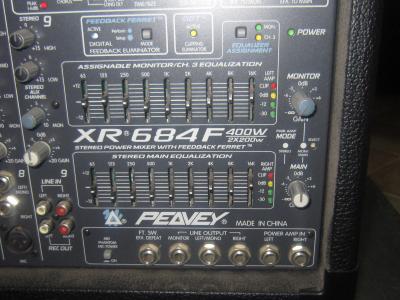

Hola compis, pues hace años... no, hace muuuuchos años que tengo un equipete de voces peavey compuesto por cabezal y dos cajas tambien peavey, el caso es que quiero comprar dos cajas mas ya que el cabezal tiene 4 salidas y me ha aparecido la duda de los ohmios, por mas que releo el manual y lo que pone en las cajas no sé si debo comprar dos mas iguales, tampoco pillo cuanto saca el cabezal con dos o cuatro, en fin os dejo unas foticos para ver si me podeis ayudar, gracias por adelantado.

deacon escribió:

el caso es que quiero comprar dos cajas mas ya que el cabezal tiene 4 salidas

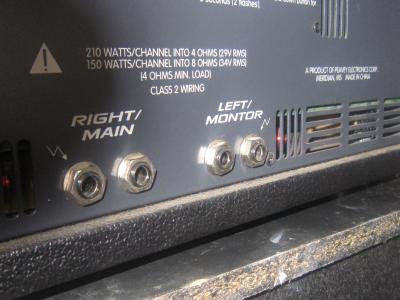

En realidad tiene dos salidas, pero cada salida tiene dos conectores en paralelo para poder conectar dos cajas.

deacon escribió:

no sé si debo comprar dos mas iguales

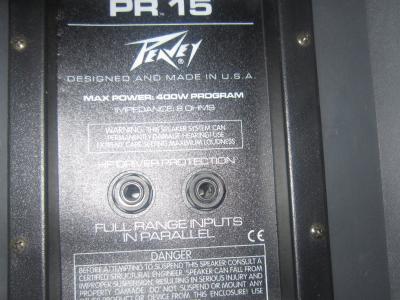

las que tienes son de 8Ω, y la impedancia mínima que soporta cada salida son 4Ω. Dos cajas de 8Ω conectadas en paralelo dan una impedancia total de 4Ω, así que tienes que comprar otras dos de 8Ω para conectarlas en paralelo con las que tienes.

deacon escribió:

tampoco pillo cuanto saca el cabezal con dos o cuatro

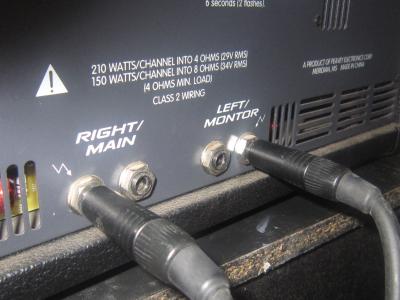

Lo dice bien clarito en el panel trasero: 150W por canal sobre 8Ω (lo que tienes ahora) y 210W por canal sobre 4Ω (lo que tendrás con 4 cajas, así que se repartirán 105W por caja).

Muchísimas gracias despista2, si no te entendido mal puedo sacar dos mangueras mas desde el cabezal o sea, cuatro de las cuatro salidas con dos cajas identicas más, de esta forma estaria aprovechando toda la potencia del cabezal, es correcto?

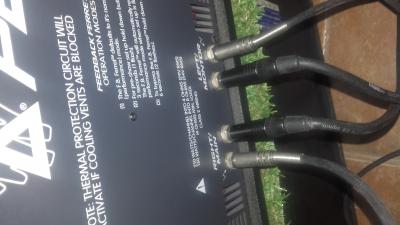

Tal que así quiero decir, un cable a cada caja.

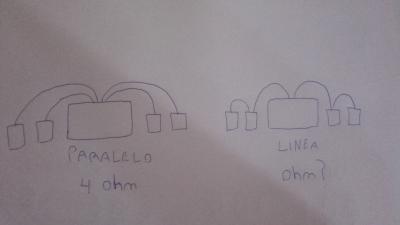

#2 discúlpame si abuso, este esquema es correcto? Si es así, cuantos ohmnios salen en línea? Gracias de nuevo.

A ver, si, otras dos de 8ohm a cada salida que tienes libres.
Como el esquema que has dibujado 8ohm cada pantalla así tienes en cada salida 4ohm en cada salida doble, porque al estar en paralelo dichas salidas divides la carga de las dos pantallas que conectas a cada una.

#5 Si las pones como El Segundo dibujo es en serie y cada dos cargas de 8 te van a sumar 16, con lo que vas a meter 16 en cada salida usando sólo un conector, la potencia te bajará.

Gracias jors decididamente en paralelo.

Un placer

#5
De cualquiera de las dos formas estás poniendo los bafles en paralelo, ya sea conectándolos independientemente a las salidas, o conectando dos de ellos a las salidas y los otros dos a los dos primeros. De la primera forma tienes la ventaja de que cada cable de carga debe soportar sólo la potencia de su bafle (menos pérdidas) y de la segunda forma, los cables que van desde las salidas a las dos primeras pantallas, soportan la potencia total.

Joder es verdad, no había visto los conectores de las cajas y me había hecho la película de que era en serie.
Otra vez gracias despista2

Y perdón deacon, menos mal que no te he liado mucho.
Me pasa por impulsivo
