¡Emg hz h4 soldar sin wiring kit!

  • 1
David Salas
#1 por David Salas el 01/08/2017

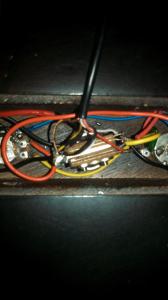

Buenas compré una emg hz h4 pero la compre sin el kit de cableado y pots que viene de emg que ya no necesitan ser soldados y quisr soldar yo la pastilla y solde el de corriente que seria el rojo a la pata del selector del puente y los otros 4 a tierra del selector y la pastilla suena pero suena muy débil, alguien que sepa como va conectada
Subir
toni diaz
#2 por toni diaz el 01/08/2017
Yo he perdido la cuenta de veces que he escrito esto...ainng¡¡ EMG Wiring diagrams. el buscador es tu amigo GOOGLE no es de pago
Subir
1
David Salas
#3 por David Salas el 01/08/2017
Perdon bro pero soy nuevo en esto jaja, estoy buscando y no encuentro ninguno que sea 1 volumen 1 tono y 3 way switch, tu que ya tienes mas experiencia en esto crees que puedas pasarme el link o la foto del diagrama ?
Subir
Kokolinux
#4 por Kokolinux el 01/08/2017
los 4 a tierra?
haber yo tengo una hz h3 y la tengo asi el rojo al swicht.
el verde y el que tiene sin recubrimiento plastico a la masa.
Y los otros dos que creo que son el blanco y el negro van unidos los dos pero sin ponerlos a masa
Subir
Kokolinux
#5 por Kokolinux el 01/08/2017
El blanco y el negro son los que se usan para hacerlas simples y en paralelo pero no tengo ni idea como va eso se que lleban un pote de push pull.
Pero vamos para humbucker normal el blanco y el negro los sueldas y tapas la soldadura y sin ponerlos a tierra.
Yo tengo dos guitarras una con dimarzio evo y la otra con hz h3 y asi estan las dos.
Subir
David Salas
#6 por David Salas el 01/08/2017

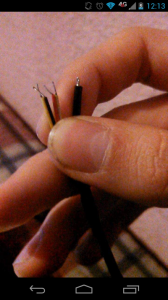

Muchas gracias bro lo voy a intentar asi, pero la pastilla no tiene cable verde jaja tiene uno amarillo, rojo, blanco, negro y el que va sin recubrimiento
Archivos adjuntos:
BBCode:
Subir
David Salas
#7 por David Salas el 01/08/2017
Así me vino
Archivos adjuntos:
BBCode:
Subir
toni diaz
#8 por toni diaz el 01/08/2017

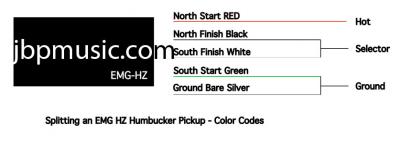

Rojo al selector, blanco y negro juntos y aislados, verde y malla juntos y a masa. facil
Archivos adjuntos:
BBCode:
Subir
David Salas
#9 por David Salas el 01/08/2017
Entonces el amarillo vendría siendo verde ?
Subir
toni diaz
#10 por toni diaz el 01/08/2017
Verde palido jajajaja
Subir
David Salas
#11 por David Salas el 02/08/2017
Ya lo intente de esa manera y no agarró sigue igual
Subir
David Salas
#12 por David Salas el 02/08/2017

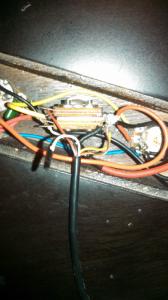

Asi quedo
Archivos adjuntos:
BBCode:
