EMG 60 y 81 como instalar y con un solo vol

Baneado

Estimados:

Un gran saludo a todos..

quiero comprar un set de humbucker EMG 60 y 81 y tengo las siguientes dudas..

Colocare Neck y Bridge humbucker, con un Switch selector de capsula de tres posiciones y un Potenciometro de Volumen..

Como instalo todo esto? algun diagrama super claro para esto??

El switch selector de capsula sirve cualquier switch??

cuantas baterias de 9VOL se usan? ... en algunas fotos salen dos o una..

Necesito de la ayuda de los que saben :virtuoso:

OFERTAS Ver todas

-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-20%

tc electronic Hall of Fame 2

111 €

Ver oferta
-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta

si es el selector de tres posiciones de toda la vida te recomiendo que compres el de emg solderless que te va a ser mucho mas facil de instalar, no tienes problemas con estañarlo mal y las instruciones te vienen dentro de la caja de como hacerlo.

este: http://www.emgpickups.com/accessories/parts/switches/3-posstrat-26trade-3b.html

Con un solo volumen se cablean las pastillas al selector y del selector al volumen... en la página de EMG tienes todos los diagramas de configuración, si no te vale cualquier diagrama con tus mismos componentes usando un esquema de EMG para el código de colores.

Si no sabes lo más lógico es llevarla a un luthier para que te las ponga y más si son unas pastillas de gama alta a si te evitas problemas de masa o joder algún potenciometro con el soldador, soldaduras mal echas, etc.

http://www.emgpickups.com/media/productfile/H/_/H_0230-0106D.pdf
En la página 3 te viene el esquema que tu necesitas. Para un solo volumen en vez de conectar del volumen al tono y del tono al jack de salida conecta directamente el jack de salida al volumen.

Baneado

gracias a todos..de apoco voy aclarando el tema.. lo otro.. el Switch que sale en el diagrama es tipo Les paul.. yo quiero linea.. se usa cualquier switch lineal de 3 vias? o es alguno especial para este tipo de capsulas??

Cualquier switch te vale, sólo cablear correctamente según el esquema de ese switch.

Baneado

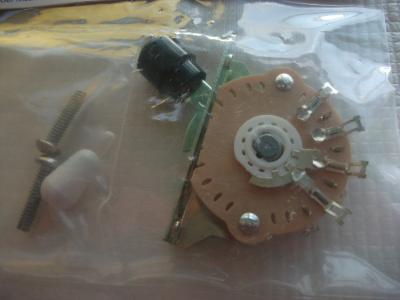

Estimado Tariu.. seria este el Switch indicado??

Archivos adjuntos ( para descargar)

Si, cualquiera de 3 posiciones como te digo, sólo tienes que cablear el esquema según indica EMG, salvo el switch que has de cablearlo según cada uno como corresponda. Ese es un switch de 3 posiciones de fender, usa cualquier esquema de fender telecaster para soldar las pastillas y salidas del switch y el resto como el esquema de EMG

Baneado

Estimado Tariu: me compre un set EMG 81 y tengo el switch de 3 posiciones y el master vol y jack stereo.. no encuentro el diagrama para esa configuracion en EMG dos humbucker EMG 81

Baneado

No encuentro el diagrama.. me lo puedes facilitar por favor .

Si es para soldar este esquema te sirve.
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2_blackouts_1v_3w

( Solo que poniendo tu selector de pastillas). Hay ya te han dicho que tienes que usar un esquema del selector de telecaster.
Este esquema para que veas lo del selector.
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=standard_tele

Si es con conectores EMG el que te han puesto.Y el del selector de telecaster.
