Buenas!!

Me he comprado un kit en AliExpress de herramientas para el setup de la guitarra, que algunos conocidos me han dicho que van bien.

Y tengo algunas dudas de como usarlas.

Viene una especie de tarjeta para el ajuste de cuerdas, veo que tiene las marcas para ajustar la cuerda en guitarra electrica en modo alto o bajo. Si lo usara (que lo dudo, porque no sé las medidas) la cuerda tiene que estar en la marca o por debajo?

En la parte trasera de la tarjeta vienen muchas lineas, para que sirve eso?

Por otro lado, me viene unas galgas para medir el radio del mastil. Lo tengo que medir en algun traste en concreto? O da igual?

Si lo necesitáis os paso fotos de la tarjeta cuando llegue a casa.

Supongo que pone pitch ruler...
En una cara esta el anco de la cejuela con sus cuerdas.
En la otra cara la altura.
Hay una regla para tomar otras medidas de profundidad, altura, puentes, anchos de clavijas, etc...

1

Te recomiendo esta estupenda guía de Music Nomad que lo explica muy bien:
https://www.musicnomadcare.com/How-To-Advice/Setup-Hub/Setup-Manual/

Ellos mismos tienen videos en el canal bastante detallados:
https://www.youtube.com/watch?v=X3JGq_Gx7F0

Luego he ido recopilando referencias de algunas marcas p.ej. Fender, ...:
https://support.fender.com/en-us/knowledgebase/article/KA-01901
https://support.fender.com/en-us/knowledgebase/article/KA-02007
https://www.fender.com/articles/maintenance/how-to-measure-neck-relief-on-guitar-or-bass
https://support.jacksonguitars.com/en-us/knowledgebase/article/KA-02023
https://www.seymourduncan.com/blog/latest-updates/adjusting-pickup-height
https://dangelicoguitars.com/uploads/dangelico/2023/04/Factory_Guitar_Setup_Measurements_8.5x11_.pdf

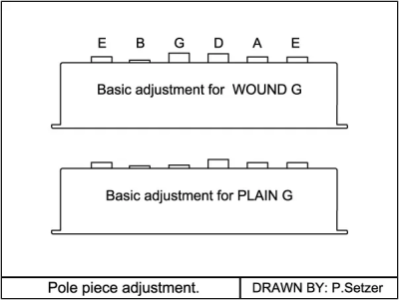

Y para la altura de los polos de los humbuckers uso esta referencia de la imagen...

Siempre parto generalmente de las medidas hasta que encuentro las que me gustan para cada guitarra. Por ejemplos los polos de las pastillas luego los ajusto para equiparar volumen entre cuerdas, etc...

Espero que te sea de utilidad :-)

Archivos adjuntos ( para descargar)

4

Gracias a los dos.

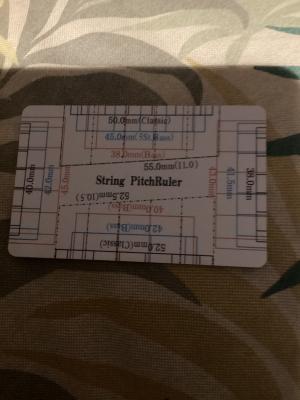

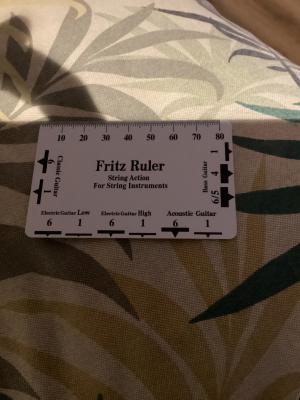

#2 si exacto. La cosa es como se usa. Adjunto foto de la tarjeta.

#3 interesante guía, pero no es exactamente el medidor que tengo. Igualmente me lo miraré en detalle para el resto de cosas que quiero ajustar.

Las referencias de Fender ya las tengo, que las tradujeron en otro foro.

Aunque no es Fender (ni se que marca es) quiero guiarme por esas medidas. Pero ya de inicio el radio del mástil creo que no es 9’5” como pensaba y necesito averiguar donde se mide para seguir con el resto del setup

Archivos adjuntos ( para descargar)

Ya, es que una regla de esas que las marcas no están o en pulgadas o en milímetros te va a servir de poco :-(
Lo siento

Hay quién usa, como truco, cuerdas de guitarra a modo de medidas. Quiero decir una que sea .10 te sirve para medir la acción a 0.10 etc...
Te guardas unos trocillos de cuerda hecho un aro y etiquetados con el calibre que son y a correr. Yo creo que te compensa más pillarte una regla un poco más "decente" (yo incluso pille un juego de galgas de mecánico para la curvatura del mástil por ejemplo)

Dani Losada escribió:
necesito averiguar donde se mide para segui

Diapasón.

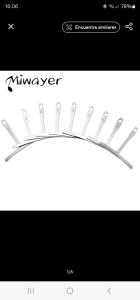

Hay unas galgas de diapason que son curvas por la parte de abajo y tienen un pequeño soporte largo que miden las curvaturas 7, 9.5, 10, 12, 16....
En aliexpress tienen.
Si las encuentro pongo una foto

1

Estas

Archivos adjuntos ( para descargar)

Alguien escribió:
Por ejemplos los polos de las pastillas luego los ajusto para equiparar volumen entre cuerdas, etc...

Cómo se ajusta la altura individual de cada polo de una pastilla? No sabía que se podía hacer eso... pensaba que únicamente se puede jugar con los tornillos para variar la altura de la pastilla

#9 Me contesto yo mismo, la respuesta está en este mismo foro -> https://www.guitarristas.info/reportajes/pastillas-guitarra-piezas-polares-altura/7620

#5 eso me estaba pareciendo a mí. Cuando lo cogí pensaba que vendría una de esas guías, pero ya he visto wue no.

He visto esta [url=Guitarra Cuerda Regla de Medida de Acción, Doble Cara Guitarra Diapasón Fretboard Herramienta de Medición para Guiatarra Bass https://www.amazon.es/dp/b07gjgwpx6/?coliid=I1BAQCNL1DCBDH&colid=2G9AMSYY2NCVP&psc=1&ref_=cm_sw_r_apann_lstpd_FPK86REF4115RFJKQWB6&language=en_US]Guitarra Cuerda Regla de Medida de Acción, Doble Cara Guitarra Diapasón Fretboard Herramienta de Medición para Guiatarra Bass https://www.amazon.es/dp/B07GJGWPX6/?coliid=I1BAQCNL1DCBDH&colid=2G9AMSYY2NCVP&psc=1&ref_=cm_sw_r_apann_lstpd_FPK86REF4115RFJKQWB6&language=en_US[/url]

Pero las medidas no sé si son las correctas, por ejemplo según la guía de fender para la strato la medida de la acción es de 1.6 y por el contrario no sale esa medida.

Me cogí galgas, por lo que las usaré de momento.

#6 ya, imagino. Pero me refería si era en algún traste en concreto. Pero ya he visto que no, que en todo el mastil debe ser igual a no ser que sea compuesto.

He flipado porque tiene radio 20", pensaba que se asemejaria algo mas a medidas de fender.

#7 Las tengo, venían en el kit, queria saber como usarlas, pero ya lo tengo.

#10 eso me interesa porque tenía la duda también, voy a ver.

En la guía que te decía te dice exactamente dónde y como mides cada cosa y en que orden:
https://www.musicnomadcare.com/pageimages/documents/Spanish_Translated_Website_Setup_Catalog_1-5-21.pdf

Te resumo:

Ajustas la curvatura del mástil (con el alma). Mantén pulsados 1 y dónde se una el mástil al cuerpo (aprox traste 17), mides en el traste 7 la distancia a la cuerda. Eso te da la medida de la acción. Siempre ajusta el alma poco a poco para evitar un desastre (puedes hasta rajar el diapasón en el peor escenario que se me ocurre). Te suelen decir que ajustes máximo 1/8 o 1/4 de vuelta cada vez, esperas afinas y revisas medida. Repites hasta que esté como quieres.
Acción y radio del puente (puente o selletas de las cuerdas). Mantén pulsado traste 1. Hay quién mide en sitios distintos MusicNomad dicen traste 12, Fender traste 17 (o dónde se una el cuerpo al mástil). La idea además, creo, si puedes sería que las cuerdas reproduzcan individualmente la curvatura que tengas.
Ajustar la cejuela, yo eso no lo toco, se lo dejo a un luthier. Es por si hay que limar y ajustar la altura a la que está cada cuerda en tu "traste 0".
Altura de pastillas (P90s, humbuckes, puedes ajustar polos además). Pulsar cuerdas en el último traste y medir.
Entonación. Lo de nota al aire vs armónico en traste 12 y que estén afinados igual.

Yo después de muchas pruebas al final como menos cambio luego es partiendo de las medidas de MusicNomad. Son bastante prácticas en el sentido de que son un punto de partida cojonudo. Si no eres muy pijotero luego casi ni lo tocas.

Si eres muy pijotero, como yo, apunta para cada guitarra que tengas cada medida final de ajuste que usas (la de partida y cambios que hicieste para adaptarla a como tocas o como quieres que suene la guitarra).

Enjoy!
