Duda con Marshall VS 100 Combo

spoilers
#1 por spoilers el 03/11/2015
Buenas compañeros, dispongo de un combo Marshall VS 100 ( valvestate 100 watt).
Por el numero de serie he determinado que es del 99 y esta hecho en Inglaterra.

Nada mas adquirirlo lo abrí para comprobar su estado, limpiar, verificar componentes y valvula.

Mi sorpresa no solo fue de que el antiguo propietario le monto una ECC83 (Yugoslavia Ei), sino que habia unos capacitadores ( 100p y 220p) con soldaduras sospechosas realizadas a mano sobre las Resistencias R22 y R23 que hay cercanas a la valvula.

Mi duda sobre esa chapuzilla desaparecio al verificar que en el esquema electronico aparecen dichos componenentes con un asterisco al lado,
en el mismo esquema electrico dice lo siguiente:

"CAPACITORS FITTED IN EUROPEAN UNITS ONLY. REF CONCESSION 1112"

Esto me da a entender que las unidades europeas llevan estos capacitadores soldados por cualquier motivo que desconozco.


Me gustaria saber:

1. El porqué de estos capacitadores en Europa. ¿Saturan mas la valvula? ¿ por motivos de consumos?
2. Que podria pasar en cuanto a sonido o comportamiento del amplificador si los quito.

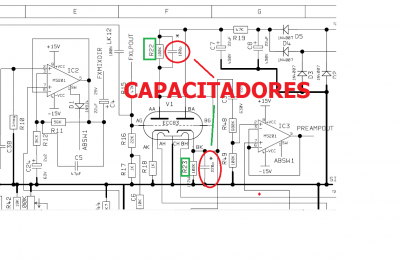

Os dejo adjunto un PDF con el esquema electrico del VS100, y una captura de imagen de la zona del esquema electronico donde señalo ambos capacitadores.
Archivos adjuntos ( para descargar)
mod europeo.png
v100-60-02 Esquema Marshall VALVESTATE VS100.pdf
Subir
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
omsabadelle
#2 por omsabadelle el 04/11/2015
Esos condensadores varían la respuesta en frecuencia de la ganancia de la válvula.
Su función es reducir la ganancia en los agudos.
Si los quitas tendras un sonido un poco mas "chillón".

spoilers escribió:
con soldaduras sospechosas realizadas a mano

¿Tienes alguna foto de la modificación?
Subir
spoilers
#3 por spoilers el 04/11/2015
omsabadelle escribió:

¿Tienes alguna foto de la modificación?

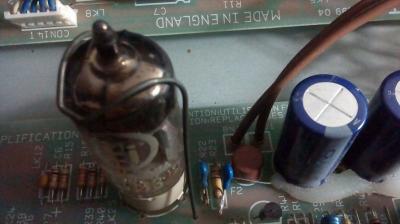

Si mira, a la derecha de la valvula, hay dos capacitadores azules soldados a las resistencias que hay. R22 y R23
Archivos adjuntos ( para descargar)
modificacion msvs100.jpg
Subir
