Duda sobre esquema de Overdrive

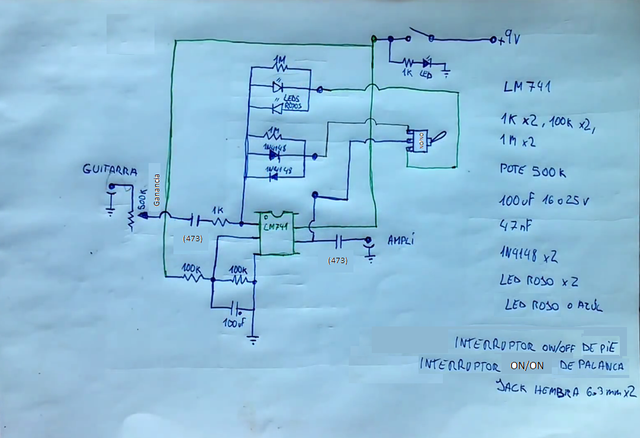

Que tal amigos, les comento aca mi problema, yo encontre este esquematico

y decidi segun mis conocimientos pasarlo a este otro formato para poder hacer la placa en circuito impreso

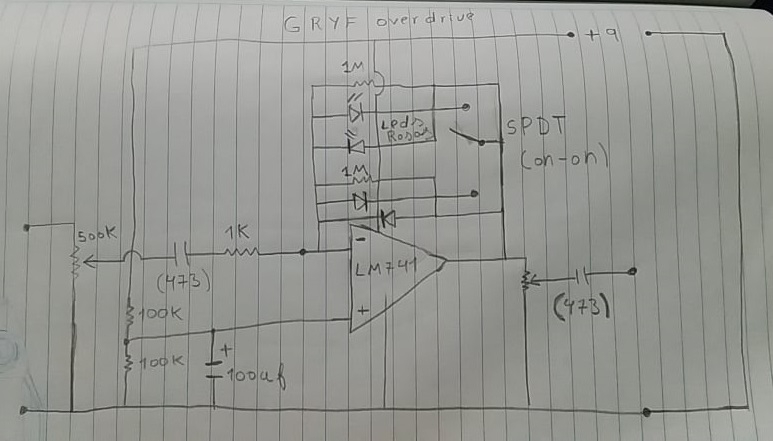

asi quedo ahora:

me gustaria que alguien me dijera si voy bien, le agregue un pot de volumen.

OFERTAS EN TIENDAS Ver todas

-18%

tc electronic 2290 P Dynamic Delay

205 €

Ver oferta
-14%

Harley Benton SC-Custom III Silver Sparkle

299 €

Ver oferta
-13%

Epiphone 1963 Firebird V Vibrola PW

1.399 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Amplificador Epiphone Valve Junior / Envío Incluido

240 €

Ver
Guitarra acústica Epiphone songmaker DR 100 natural

180 €

Ver
Boss BE-5B multiefectos bajo analógico

140 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Porque has abierto otro hilo con lo mismo compi? Te digo lo mismo que en el otro hilo, el potenciómetro de la entrada es redundante con el de la guitarra, incluso contraproducente, al estar en paralelo quitará brillo y ganancia

Como dijo el amigo toni diaz, no es nada bueno poner ese control de volumen en la entrada del circuito.
También tienes mal conectado el control de la salida, te pongo dibujo de cómo debes hacerlo.

2 respuestas directas

#3 lo has hecho igual

No, no lo hice igual. Pongo esquema explicativo.

#3

Como hago para agregar un control de gain adecuado? en donde lo coloco?
