Duda con esquema de Boss HM2

gryf
#1 por gryf el 13/10/2020

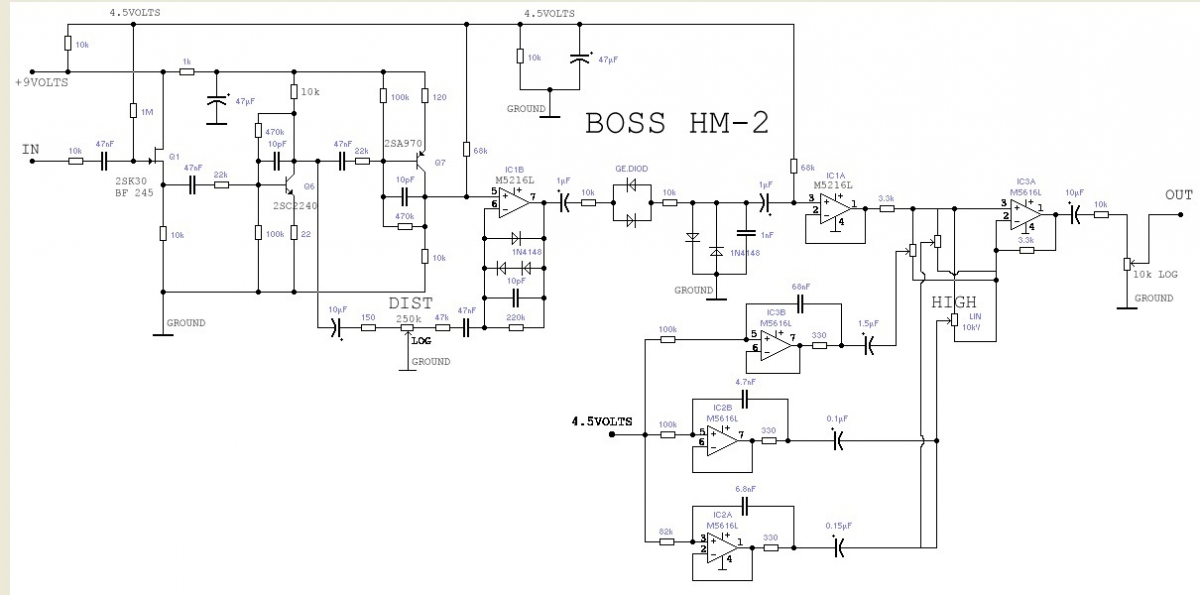

Que tal amigo he logrado conseguir un esquema de otra versión del HM2 de Boss pero quisiera saber como agregarle un control de medios a ese circuito

alguien podría dibujar como hacerlo? dejare la imagen abajo.

Saludos compañeros.
Subir
OFERTASVer todas
  • Focusrite Scarlett Solo 3rd Gen
    118 €
    Ver oferta
  • Harley Benton TE-52 NA
    159 €
    Ver oferta
  • PowerPlant ISO-2 Pro
    69 €
    Ver oferta
gryf
#2 por gryf el 13/10/2020
#1 Aquí dejo este otro pueden analizar el otro esquema o este para darme una idea de como agregarle el control de medios.

Gracias y saludos.
Subir
gryf
#3 por gryf el 15/10/2020

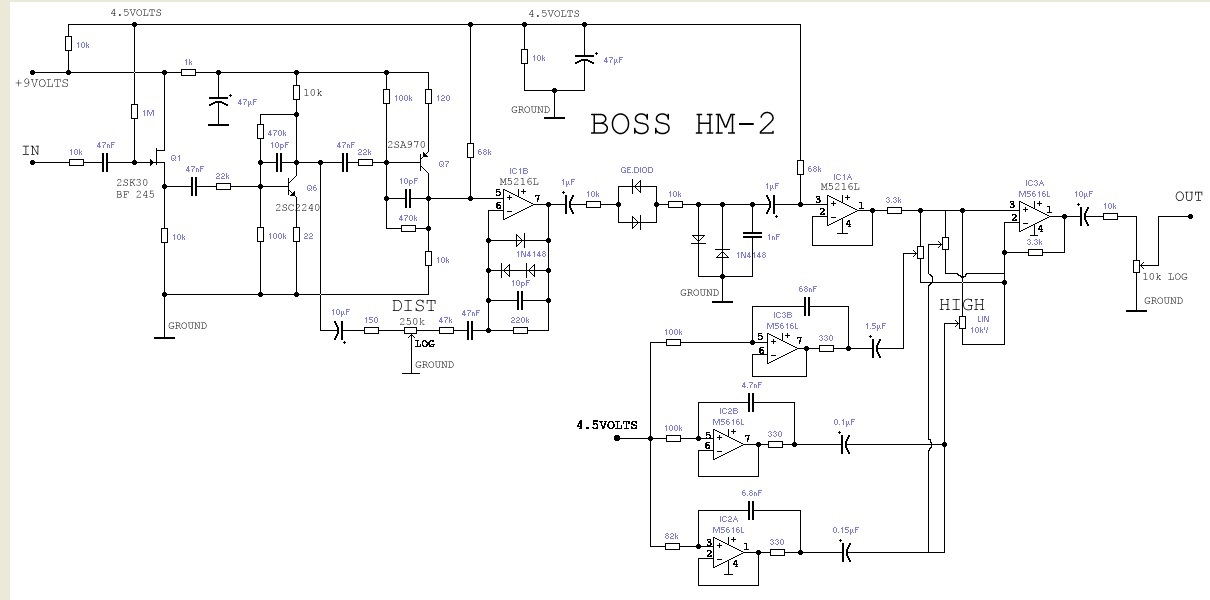

#2 Aqui le agregue un control de medios



basándome en la imagen de abajo
Subir
.o..o
#4 por .o..o el 15/10/2020
Como veo que estas un poco perdido, te dejo una orientación.

Lo que has hecho en el esquema, es ponerle tan solo otro potenciómetro en paralelo a los agudos.
O sea, no hará nada. Bueno, si. Actuarás en agudos desde los dos potes, cambiando el valor y fastidiando la cosa.

Además del mando, tienes que poner lo importante, el filtro.
Tienes, según el esquema, la opción de poner, según quieras actuar centrado en frecuencias medios / graves o medios / agudos con una
de estas redes, usando el mismo esquema de Boss, con otros valores.

Puedes deducir los valores entre los que ya tienes, bajándole a los que tiene el filtro de graves probando a ver que tal,
por ejemplo en el equema mas sencillo con un Op Amp: 15nf arriba - 330 ohm (esto no cambia) 330 nf en la salida
con una frecuencia resultante a prueba / error (a ojímetro) y a ver que sale...
o buscar las fórmulas y calcularlo exacto. Por ejemplo con frecuencia centrada en 500 hz, 800 hz o lo que andes buscando.

Hala, a pensar y deducir.

;)
Subir
gryf
#5 por gryf el 18/10/2020
#4 Me puedes dejar un vídeo de como calcular las frecuencias en filtros activos ?

o me puedes explicar como calcularlas con ese esquema es que calcule cuantos HZ me daba el filtro de graves y me dio como resultado en la calculadora 7 mil y algo de HZ

y ya eso es tirando a los agudos
Subir
gryf
#6 por gryf el 18/10/2020
#4 no se si el hecho de que los filtros esten el paralelo y sean activos hagan que cambien las ecuaciones matematicas.
Subir
gryf
#7 por gryf el 14/03/2022
#4 que tal amigo?
Al final en otro foro me aclararon la duda con esa version del HM2.
Pero ahora tengo una duda con la version de inverted cross, me podrias ayudar?
Mi duda es .... Porque la version de inverted cross tiene dos In?
voy a dejar abajo la imagen por si algun experto que lo haya hecho me ayuda a entender. Saludos.
Subir
gryf
#8 por gryf el 14/03/2022
#4 no lo sabia pero los filtros de tono de ese pedal son giradores
Subir
gryf
#9 por gryf el 14/03/2022

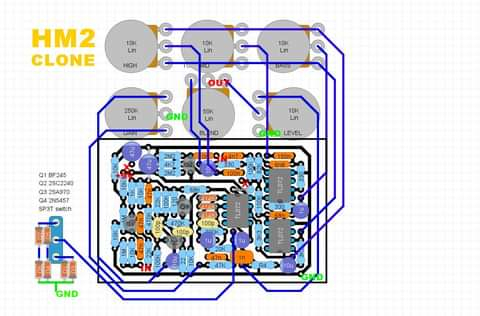

#7 aqui dejo el archivo diy
Subir
