Duda diodo retificador tremolo mahoney

bueno pues no se como colocar el 4001 esta diferente en los dibujos, a ver si me ayudais.

Que no se para donde poner el catodo que me duele la cabeza y ando indeciso me imagino que es la izquierda para que no fluya el positivo al canal verde de tierra

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-7%

Harley Benton SC‑Custom III Active VBK

298 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Pastilla puente PRS 85/15

50 €

Ver
Guitarra Yamaha FGC‑TA TransAcoustic – Nueva, con funda acolchada

525 €

Ver
Marshall sv20c

750 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

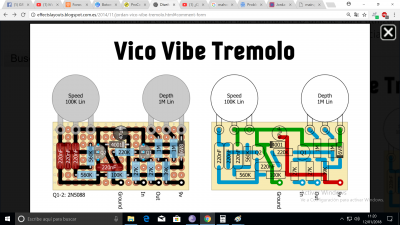

El correcto es el circuito de la izquierda.
Actúa de forma que si te equivocas e inviertes la polaridad se cortocircuita a través del diodo, y así no afecta al resto del circuito

ok gracias, a ver si suena bien que a pesar de que esten verificados dan problemas estos diseños chulos, en muchos casos

Yo lo he hecho y suena muy bien, el único problema es que es endiabladamente rápido.
Por cierto el volumen es bastante menor a la unidad así que toca poner un pequeño booster detras

pues se supone que el que ha hecho el diseño puso los condesadores altos para lo de la velocidad

. En este que he encontrado es de 100....

Lo del volumen por experiencia propia de otro esquema de la web y comentarios debe ser muy habitual yo pensaba que seria culpa de mis soldaduras

Archivos adjuntos ( para descargar)

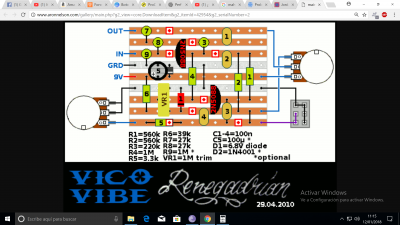

El que pones de renegadrian es el esquema original, el que tú has hecho es más controlable

Bueno funcionando por si alguien se anima, lo que si que me da es que he colocado alreves los potes porque girando antihorario es cuando aumento velocidad y profundidad.
Es posible convertirlo en antilogaritmico invirtiendo las patas verdad????? En ese caso madre mia lo normal es poner los potes como los he puesto yo, no por el lado de cobre pienso yo...

Contento no ruido y se aprovecha bien las perillas en su recorrido seguire con este hobby
