Dr z brake lite

Solucionado
  • 1
leon
#1 por leon el 12/02/2022
Bueno, después de darle muchas vueltas y mirar por las redes información sobre este atenuador, he llegado a la conclusión que es de lo mejorcito que hay, ya que no quita nada de tono.
Mirando precios nuevo ronda los 400€..será que habrá que pagarle a la marca, claro.

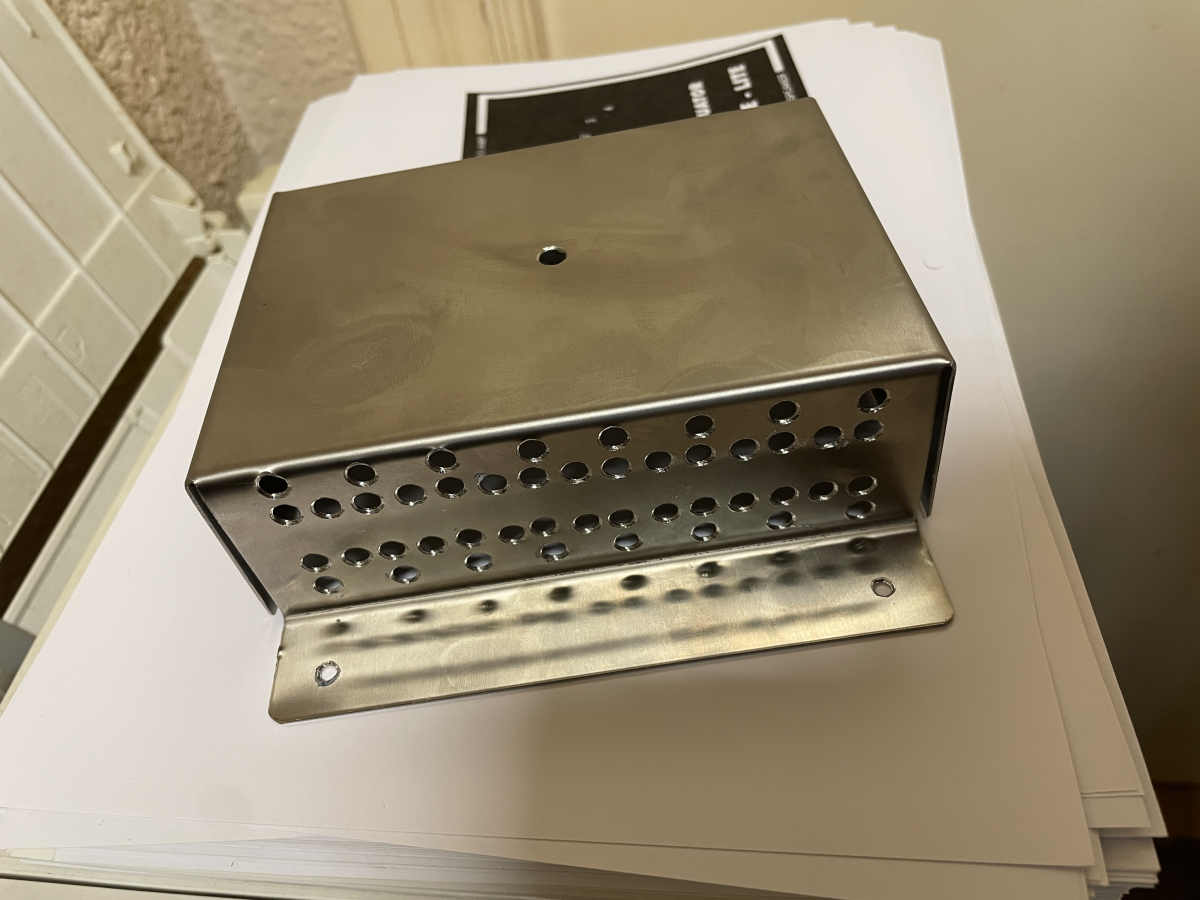

Yo lo he construido con los mismo materiales, una caja de acero inoxidable perforada
con las misma dimensiones y por poco mas de 50€ tengo exactamente lo mismo.

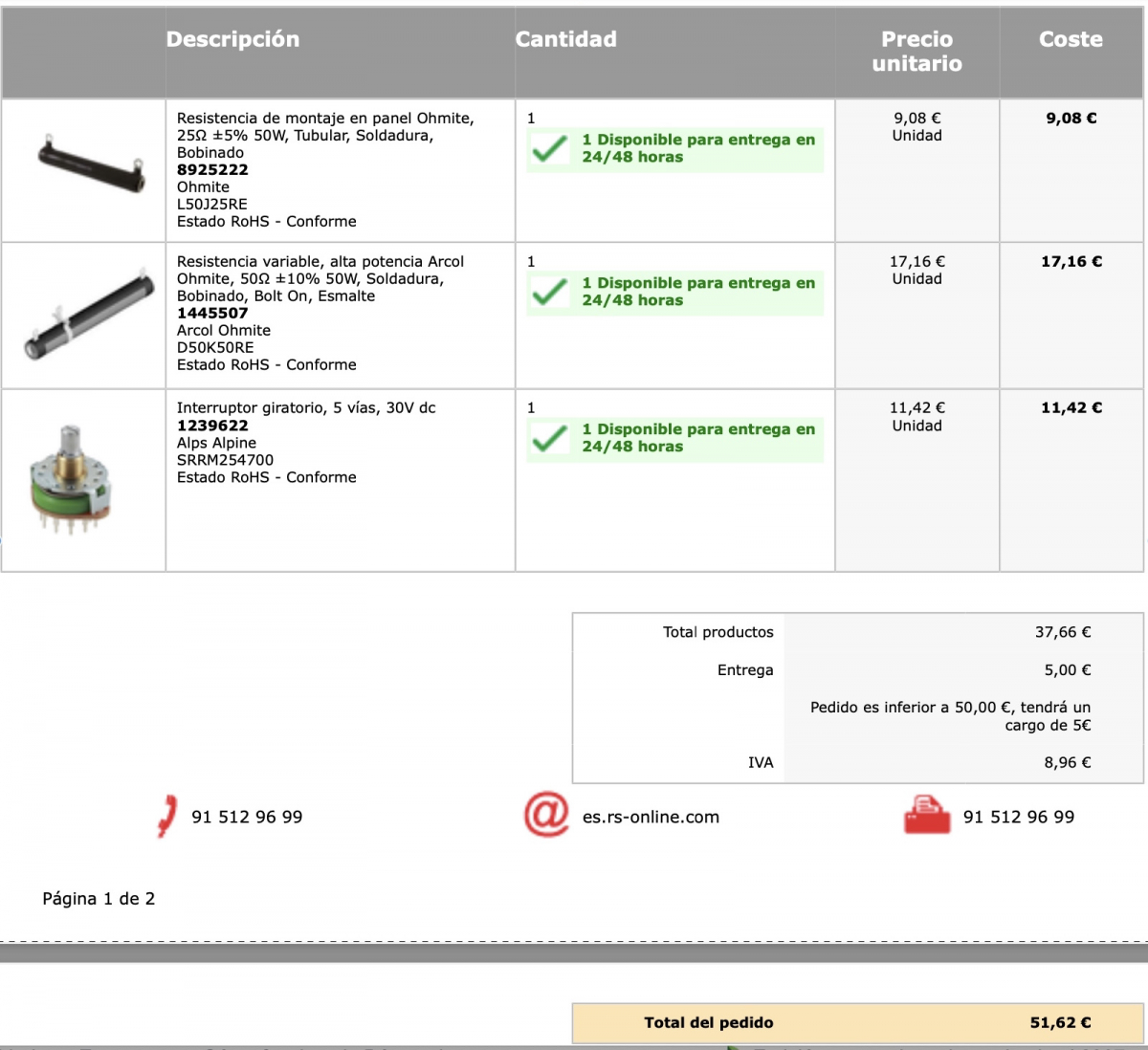

Os dejo enlace de los componentes y unas fotos, sin terminar aun. Falta un Jack hembra mono, no lo pedí por que tenia aqui varios.
c863b612afa998770307bc36c0530-2769876.jpga6bc904c81496f85d0fa5c11e0841-2769876.jpg563df074c7b4bbe2deaf4b5eb0295-2769876.jpg164d23cad72a4f8965c0833923e0e-2769876.jpgbc2ab7a053bc42bc0aed386904ec3-2769876.jpg
Subir
1
Solución elegida por el creador del hilo (leon)
leon
#17 por leon el 15/02/2022
Pipo escribió:
Suena muy bien. Puedes vender también amplis. La electrónica se te da de vicio pero hemos visto que la carpintería no tanto... Hay que rematar esa puerta.
jajajajajaja si que es verdad, la puerta la tengo a la espera de cambiar el suelo, gracias saludos
OFERTAS Ver todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
Tomás
#2 por Tomás el 12/02/2022
#1 has utilizado algún esquema concreto? que especificaciones tiene en W y Ohm? Gracias!
Subir
leon
#3 por leon el 12/02/2022
el esquema se ve en la ultima foto, no tiene misterio. Sirve tanto para 16,8 y 4 ohms, valido hasta 45 watts
saludos
Subir
Pipo
#4 por Pipo el 12/02/2022
Si vale 400 y te salen por 50, podías hacer y vender. Ganabas un dinerito que nunca viene mal y nos hacías una buena rebaja a los compis del foro.
Subir
3
Rubiolus
#5 por Rubiolus el 12/02/2022
Y la caja de acero inoxidable que?.....sumale otros 30 € mínimo
Subir
leon
#6 por leon el 12/02/2022
Lo pensaré lo de venderlos jjjjj
Y la caja me sale gratis por que me la hace un cuñado que trabaja en el acero jajaja
Saludos!!!
Subir
Pipo
#7 por Pipo el 12/02/2022
#6 Pero no te descubras, que abaratas el producto.
Subir
1
Pedro Vecino
#8 por Pedro Vecino el 13/02/2022
leon escribió:
el esquema se ve en la ultima foto, no tiene misterio.


No veo ningún esquema en esas imágenes.
Subir
leon
#9 por leon el 14/02/2022

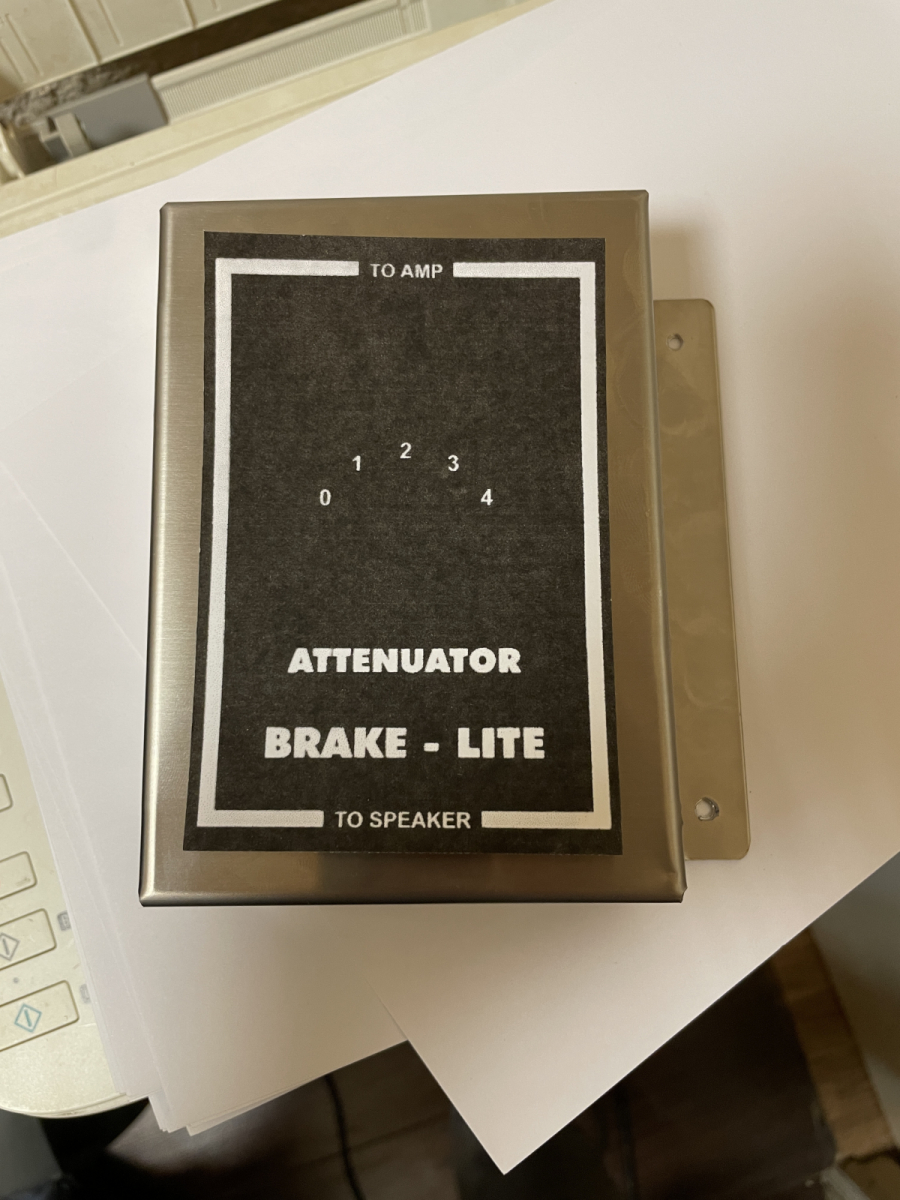

prototipo terminado y funcionando al 100x100.
Subir
leon
#10 por leon el 14/02/2022
.....
Subir
leon
#11 por leon el 14/02/2022
Como os dije, el resultado es impresionante, no pierde absolutamente nada de tono ni agudos.. mismo sonido pero con bastantes db menos.
Esto es un prototipo, los tornillos no se verán una vez lo termine del todo.
En breve subire un pequeño video casero para que escucheis como va y sin gastarse 400€
En breve haré algunos para ponerlos en venta, el precio ya lo marcaré en dicho apartado.
Saludos
Subir
leon
#12 por leon el 15/02/2022
#8
No tengo esquema, no lo encontré por la red. Intuición al ver las imágenes
Subir
