DIY pantalla 2x12. Profesional y barata

Carlos
#1 por Carlos el 11/04/2017
Bueno, pues aquí empezamos otro proyecto que tenía en mente hace bastante tiempo y era el hacerme una pantalla 2x12 que sustituyera a la vieja y pesada amiga 4x12.

Las medidas en que me baso están sacadas del modelo MesaB que tiene las siguientes dimensiones: 75x45x35 cm

Antes de meterme de lleno en la construcción de la pantalla me dediqué a dibujarla en 3D para tener una idea más concreta de lo que podría necesitar en un futuro. El programa para hacer esta virtualización es Sketchup.
Archivos adjuntos ( para descargar)

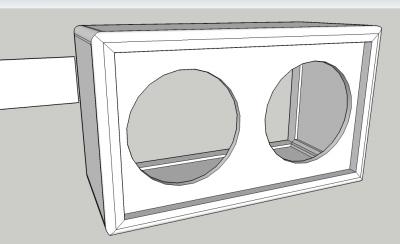

23 Listones A, B y C y tableros Laterales, Superior, Inferior y Frontal.  Vista frontal.jpg

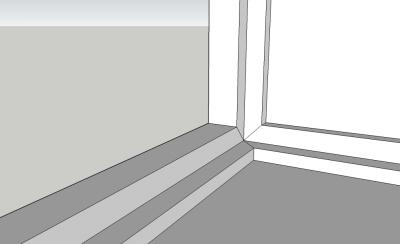

20 Listones A y B y tableros Laterales, Superior e Inferior. Detalle vista interior.jpg

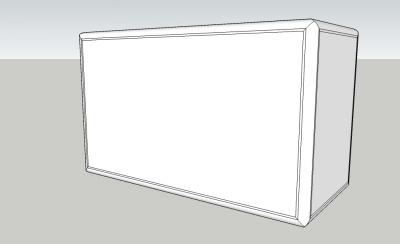

26 Listones A, B y C y tableros Laterales, Superior, Inferior, Frontal y Trasera.  Vista trasera.jpg

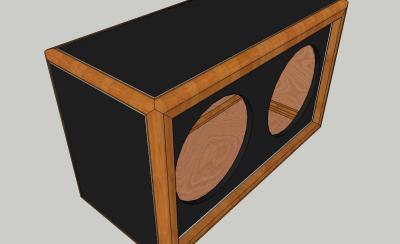

27 Pantalla Modelo Classic. Color cerezo, cuero y ribetes blancos.jpg
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
Carlos
#2 por Carlos el 11/04/2017
Al final del artículo os detallaré el listado de los materiales y precios que me ha servido para la construcción de la pantalla.

Pues manos a la obra. Empecemos con los listones.

1.- LISTONES

Los listones de pino que compré tienen una medida de 1000x45x45 mm.
Para realizar los marcos de los tableros necesitaba las siguientes medidas de largo:
- A1: 2 de 450 mm
- B1: 4 de 350 mm
- C1: 2de 450 mm
- A2: 2 de 750 mm
- C2: 2 de 750 mm
Archivos adjuntos ( para descargar)

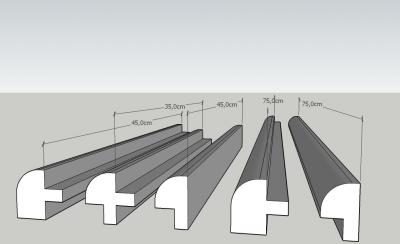

02 Listones medidas de largo.jpg
Subir
Carlos
#3 por Carlos el 11/04/2017

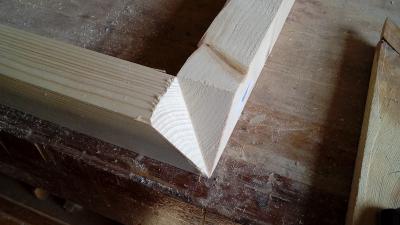

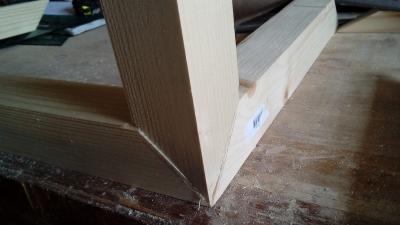

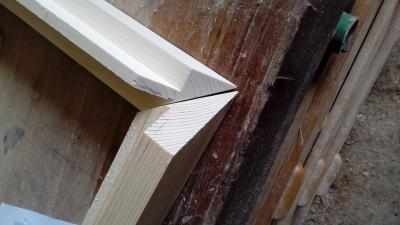

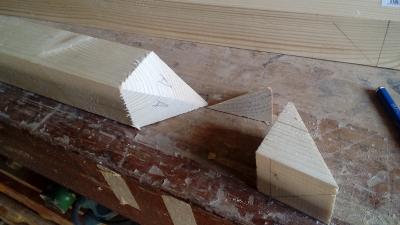

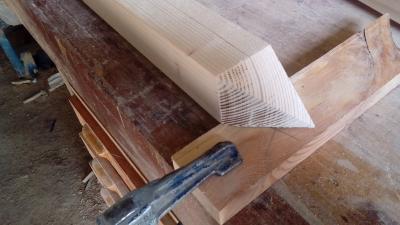

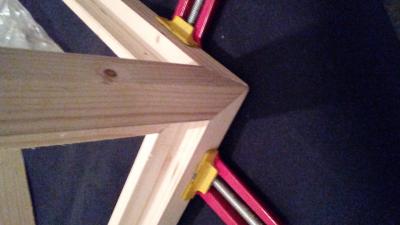

Una vez costados a la medida, necesitaba hacer en cada extremo un doble inglete para que los 3 listones que conforman una esquina se unieran.

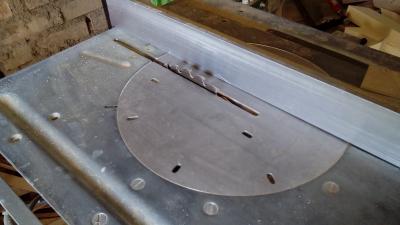

Para ello empleo la sierra de disco y el plato de lija para ajustar los listones a la medida y ángulo exacto

Archivos adjuntos ( para descargar)
Subir
1
Carlos
#4 por Carlos el 11/04/2017

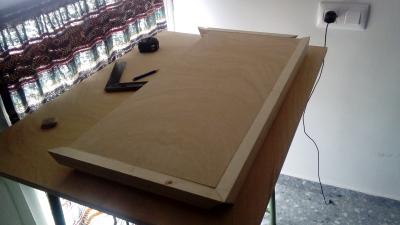

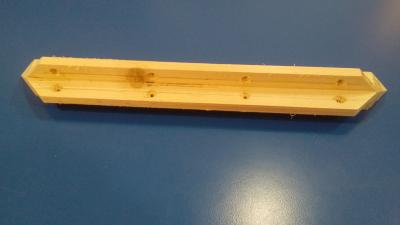

Posteriormente hacemos las acanaladuras donde irán los tableros
Archivos adjuntos ( para descargar)
Subir
Carlos
#5 por Carlos el 11/04/2017
2.- TABLEROS

El tablero que vamos a usar es un laminado de 15 mm de grosor y necesitaremos seis piezas con las siguientes medidas:

- 2 de 700 x 400 mm (Lado superior e inferior)
- 2 de 400 x 300 mm (Lateral izquierdo y derecho)
- 2 de 700 x 400 mm (Frontal y trasera)

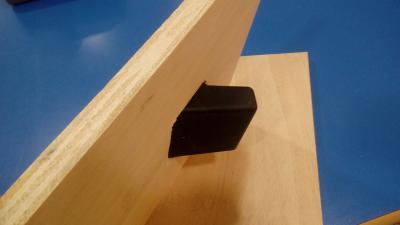

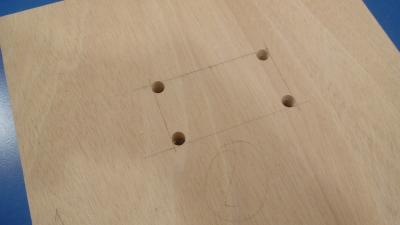

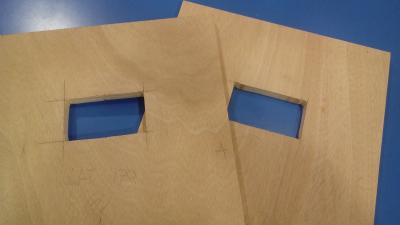

A las piezas laterales le haremos el hueco para las asas. Primero con el taladro abrimos agujeros en las esquinas para luego, con la caladora, seguir el trazo y vaciar el hueco.

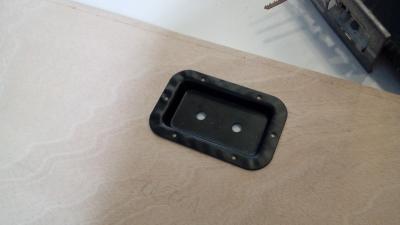

A la trasera le haremos el espacio de la placa de conexiones

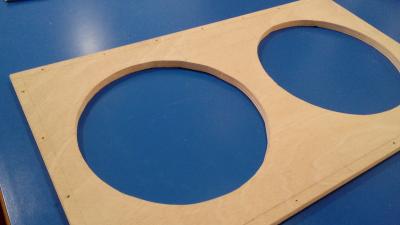

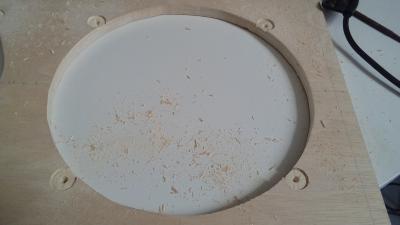

Y al tablero frontal le practicamos las aberturas para los altavoces con un diámetro de 28 cm.

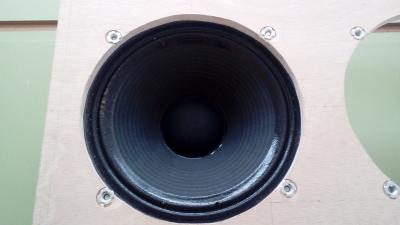

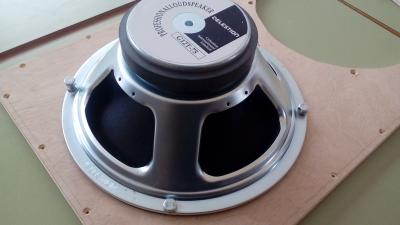

Colocamos las tuercas de araña que sujetarán, mediante tornillos, los altavoces.

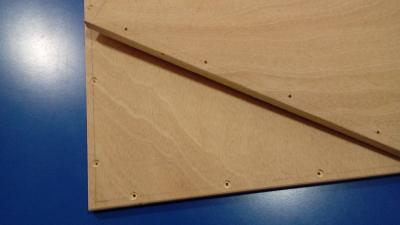

Y por último practicamos los taladros tanto en el tablero frontal como en trasero para albergar los tornillos de ensamble.
Archivos adjuntos ( para descargar)
Subir
3
elmontruolagalleta
#6 por elmontruolagalleta el 11/04/2017
Interesante . Me quedo por aquí.
Subir
daniboy
#7 por daniboy el 11/04/2017
Buen trabajo compañero!
Subir
pachame70
#8 por pachame70 el 11/04/2017
Yo tambien me quedo..
Subir
Carlos
#9 por Carlos el 11/04/2017
Seguimos adelante.

3.- TAPIZADO

Necesitamos seis piezas de polipiel con las mismas medidas que los tableros, pero añadiéndole unos 10 cm para que tengamos de sobra:
- 2 de 800 x 500 mm (Lado superior e inferior)
- 2 de 500 x 400 mm (Lateral izquierdo y derecho)
- 1 de 800 x 500 mm (Trasera. El frontal no se tapiza)


En primer lugar, le quitamos el forro de tela que lleva el polipiel y nos quedamos sólo con la parte sintética.

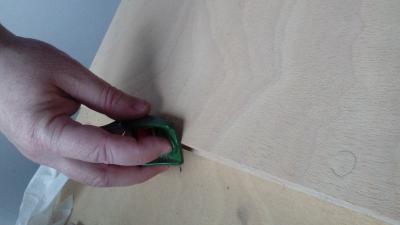

Pasamos el cepillo por la arista para que no tenga tanto ángulo y doble mejor el polipiel.

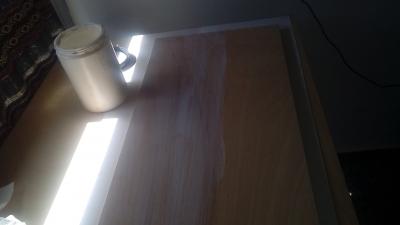

Encolamos la tabla de madera con cola blanca ayudados de una brocha.

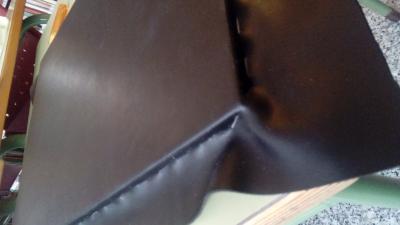

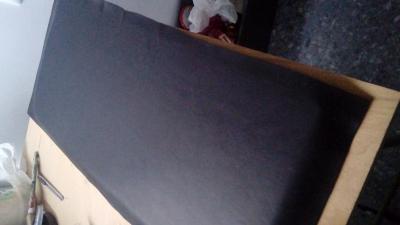

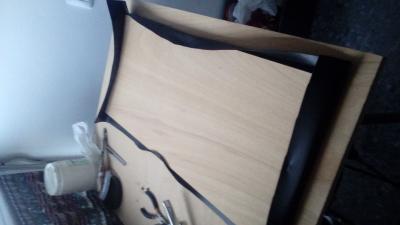

Ajustamos el polipiel y repartimos para que nos sobre por todo el perímetro y empezamos a grapar desde el centro hacia los extremos, quitando por la cara vista las pequeñas bolsas e imperfecciones que tenga la superficie.

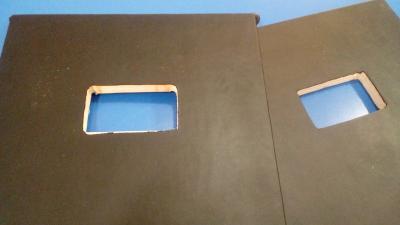

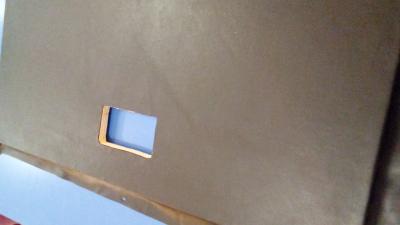

Una vez seca la cola blanca, recortamos el polipiel de los huecos de los tableros laterales y trasero para albergar las asas y la placa de conexión.
Archivos adjuntos ( para descargar)
Subir
elmontruolagalleta
#10 por elmontruolagalleta el 11/04/2017
Pero vas a ensamblar las maderas ya forradas en lugar de una vez montada la caja completa???
Subir
Carlos
#11 por Carlos el 11/04/2017
#10

Sí, lo que hago es un pre-montaje. Sólo tapizo los tableros y los listones los dejo como un marco. Ahora lo explico en el siguiente paso
Subir
Carlos
#12 por Carlos el 11/04/2017

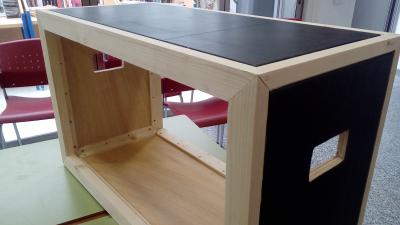

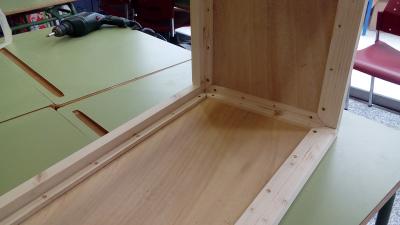

4.- PRE-MONTAJE

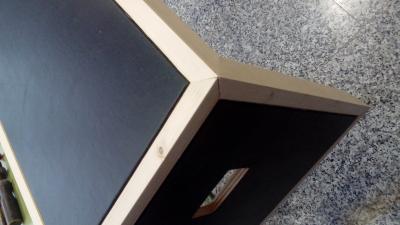

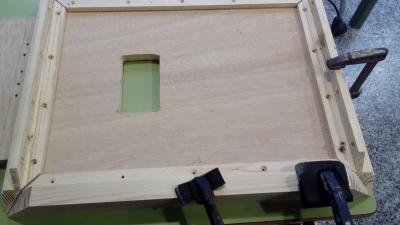

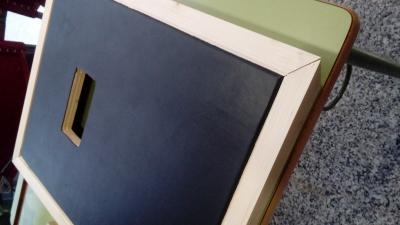

Una vez las tablas están tapizadas empezamos el pre-montaje para ver si las medidas de los listones son correctas y poder corregir cualquier error o defecto que nos encontremos.

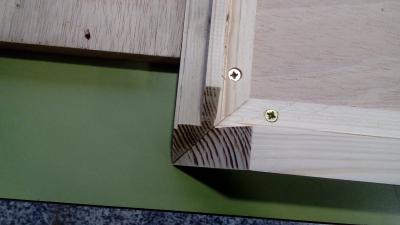

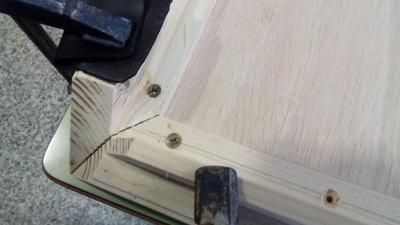

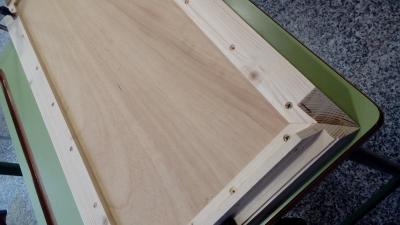

Atornillamos los listones a los tableros vigilando que mantengan la escuadra y que se cierra el inglete.

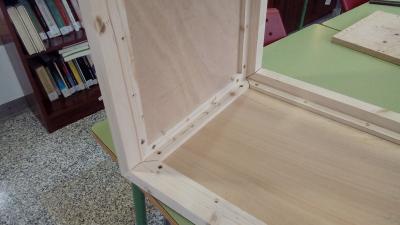

Primero se montan los tableros laterales con su correspondiente marco de listones y luego, sobre estos laterales, montamos los tableros superior e inferior.
