Diseñando un fender champ el84

manri98
#1 por manri98 el 08/11/2018
Hola a todos, este es mi primer proyecto de un amplificador. :locomotora:
He dicidido empezar por un Fender Champ 5F1, desde el desconocimiento parece ser de los más simples a la hora de meterle mano. Ya tengo algunos componentes reciclados que espero que sirvan y trato de adaptar el ampli a lo que dispongo...

Mis conocimientos en electrónica se resumen en lo aprendido en 2 asignaturas de mi grado, ondas y electromagnetismo y tecnología de circuitos. Ley de Ohm, thevenin, norton, Kirchhoff, circuitos RC, LC , RLC, pero sobre todo circuitos lineares básicos, circuitos digitales y el comportamiento de diferentes componentes. La verdad es que estoy aprendiendo un montón cuanto mas leo e investigo.

Manos a la obra!
Componentes de los que ya dispongo: Un transformador de entrada, otro de salida, válvulas ecc83 y el84, varias resistencias y condensadores, potes etc.

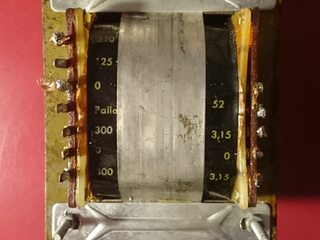

Tenía este transformador en el desván, como veis tiene un secundario de 300, 52 y 3.15V. El del circuito original tiene una salida de de 5V para la válvula rectificadora. Como no tengo ninguna 5Y3 y quiero hacerlo lo mas económico posible he prescindido de ella y utilizo un puente rectificador de diodos 1N4007 en su lugar. Como las dos salidas de 3.15 están en fases opuestas, al utilizar ambas tendré los 6.3V que necesito para alimentar las válvulas

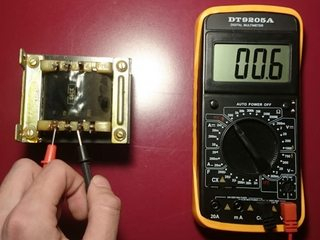

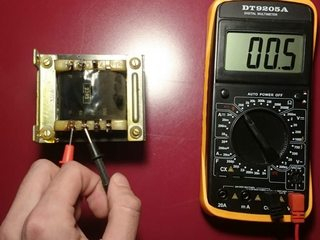

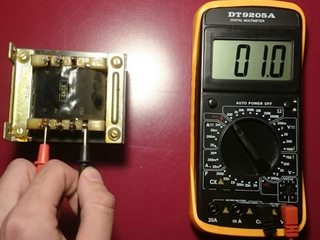

Este es el trafo de salida, he medido sus salidas y no se si seguirá siendo útil, alguna dista bastante de lo que debería, ¿Que opinais?
4ohm
8ohm
16ohm

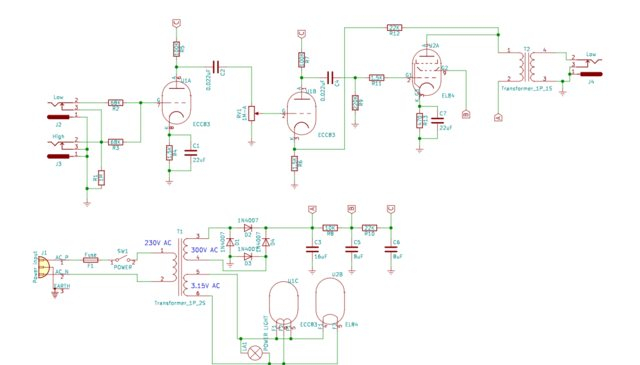

Monté este esquema en Kicad para ir haciendo los cambios, he añadido mi trafo, el puente rectificador y cambiado tal cual la 6V6 por la el84, aún me falta calcular todo

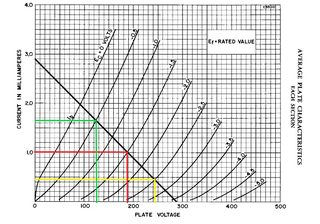

Simulando el filtro RC después del rectificado, obtengo unos 290V en continua sin rizado. He empezado a hacer los cálculos para los triodos, con una resistencia de ánodo de 100K, obtengo 2.9mA, y obtengo esta recta de carga:
Y obtengo la resistencia de cátodo, unos 1500Ohm

Estoy mirando como calcular la recta de carga para la el84... bastante perdido
Tampoco tengo muy claro como calcular el condensador de desacoplo de la salida del ánodo, seguiré buscando. Tengo entendido que dependiendo de la capacitancia que escoja recortará mas o menos graves a la señal..

Estoy pensando en añadir control de ecualización al ampli, ¿Donde es mejor situarlo, entre los triodos, después de la etapa de preamplificación?

Iré actualizando según descubra cosas nuevas!! :pesas:
Subir
2
TonyGT-Ibiza
#2 por TonyGT-Ibiza el 27/12/2018
manri98 escribió:
Simulando el filtro RC después del rectificado, obtengo unos 290V en continua sin rizado. He empezado a hacer los cálculos para los triodos, con una resistencia de ánodo de 100K, obtengo 2.9mA, y obtengo esta recta de carga:

muy interesante este hilo socio, se me habia pasado, yo ahoramismo estoy con el rollo ese, tengo una fuente que entrega 330v dc y quiero alimentar una el84, el tema es que es mucho voltaje para el anodo y no se hasta que punto el filtro rc de la fuente me va a hacer que caiga la tension tanto como para poder operar con la el84.


manri98 escribió:
Estoy mirando como calcular la recta de carga para la el84... bastante perdido


ese es el rollo, que para una fuente de 200vDC parece que sale bien, pero cuando son 330v como es mi caso la cosa se me complica para un clase A, el trafo de salida tiene una resistencia muy baja en reposo, no se si 200 ohm o asi, no me acuerdo, depende del trafo, eso hace que el vltaje en anodo sea demasiado alto, y eso que te digo, lo del filtro pi ni idea de como saber la caida de tension en cada nodo.
