Dimarzio en PRS SE 24-08 custom

Muy buenas a todos,

Llevo años cambiando pastillas sin problema, pero esta vez me está superando el asunto. Estoy intentando montar un set Dimarzio Illuminator (puente) y Liquifire (mástil) en una PRS SE Custom 24-08, y los mini toggles de coil split me están volviendo loco.

He hecho todas las combinaciones posibles de cables, he mirado las equivalencias de colores entre PRS y Dimarzio, he buscado info en foros, vídeos en YouTube, incluso me he apoyado en GPT… y nada. Todo acaba en que no suena bien: poca ganancia, sin tono o funcionando solo en una posición.

Lo más raro es que no he encontrado a nadie que haya documentado este cambio concreto en esta guitarra. Estoy seguro de que alguien por aquí tiene más idea que yo o ha pasado por lo mismo.

Ya no suelo pedir ayuda para estas cosas, pero esta vez me he visto superado y recurro al foro a ver si alguien me puede echar un cable. Si alguien ha hecho este cambio o entiende cómo conectar las Dimarzio a este sistema de PRS, lo agradecería muchísimo.

Gracias!!

Adjunto el link del diagrama de PRS:

https://support.prsguitars.com/hc/en-us/article_attachments/26572351220507

Adjunto diagramas de Dimarzio:
https://www.dimarzio.com/support/wiring-diagrams

Instrucciones Dimarzio:
https://d2emr0qhzqfj88.cloudfront.net/s3fs-public/diagrams/4Conductor_40.pdf

Bueno, supongo que esto ya lo has visto pero por si acaso:

Aquí la tercera respuesta es interesante y las siguientes sobre las antiguas SE y las modernas.

https://www.thefretboard.co.uk/discussion/219089/changing-pickups-in-a-prs

Este otro es de antes de los dolores, Harmony Central en 2005, pero puede ser útil:

https://www.harmonycentral.com/forums/topic/1118654-problem-installing-dimarzios-in-prs/

A ver si entre unas cosas y otras aportaciones sale algo en claro, porque tiene que haber forma, creo.

Gracias, SonicPoint!

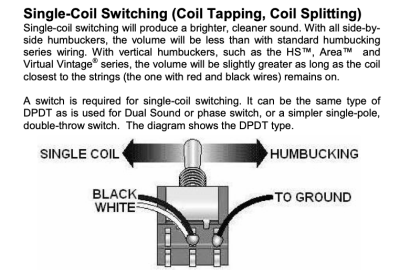

Te agradezco mucho que te tomaras el tiempo de echarme un cable. Al final, después de volverme loco varios días eliminé por completo todo el cableado original de la PRS, incluidos las conexiones de los mini toggles, y empecé de cero con el diagrama oficial de Dimarzio y la guía de instalación de mini toggles para coil split. Y voilà: funciona todo a la primera. Nada de ruidos raros, sin pérdida de ganancia y con los splits funcionando perfectos.
Gracias de nuevo!
