Cortar corriente de etapa parkg10

Hola compañeros,

Estoy buscando la manera de cortar con un swith solo la corriente que hace funcionar la etapa de un park g10 y disponer del previo.

En salida de auriculares esta estropeado algo y cuando metes un jack no corta y ademas se acopla un ruido.

A ver si alguien me puede echar un cable, gracias de antemano!

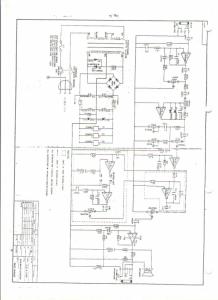

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-47%

Hughes&Kettner Spirit of Vintage

47 €

Ver oferta
-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

‼️ENVIO INCLUIDO. Tipo Fuzz Sustainar Hizumitas Black

104 €

Ver
Martin D-15M

1.300 €

Ver
Boss DF-2 Super Feedbacker & Distortiony

140 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

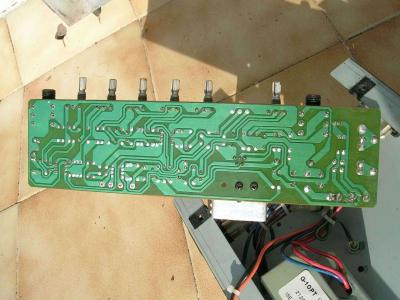

El pcb

Archivos adjuntos ( para descargar)

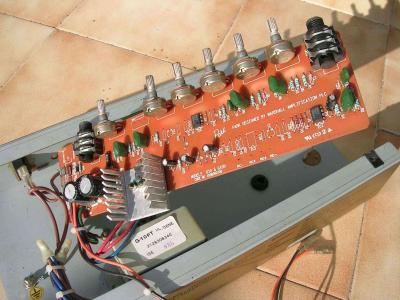

otra

Archivos adjuntos ( para descargar)

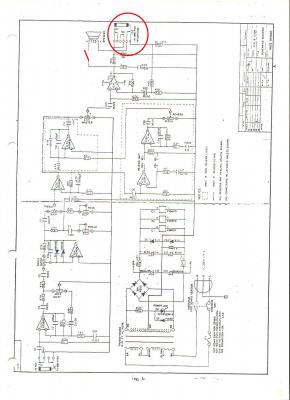

Lo mas facil es poner un swich, un interruptor que permita desactivar el atlavoz como te puse en el esquema.

El problema que tiene ese ampli es que lleva un jack con varias conexiones de conexion y desconexion y cuando tu metes el jack de auriculares no te esta desactivando correctamente el altavoz y por eso te hace ruidos, estoy casi seguro que es eso.

Archivos adjuntos ( para descargar)

Gracias Tony¡

La salida de headphone no corta nada
desolde el componente y probe con cables , tiene alguna averia.

Lo del switch esta bien, pero no se sobrecalentara el amplificadior al no disipar la energia?

Podria poner un conector jack con interruptor como si fuese un swich
