Consulta con la conexion de unos leds

Nachomusico
#1 por Nachomusico el 21/02/2018
Hola a todos, es mi primer hilo en este foro

Adelanto que no soy un entendido en la materia, se soldar y seguir instrucciones, e tratado de aprender lenguaje tecnico, pero necesito estudiar para ello.

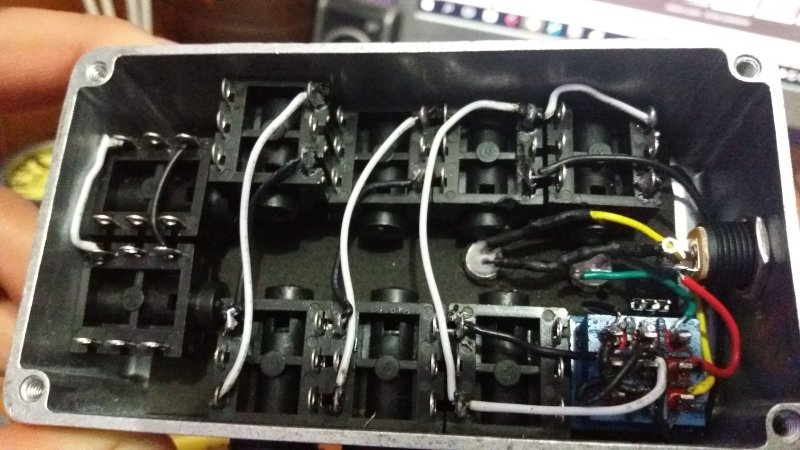

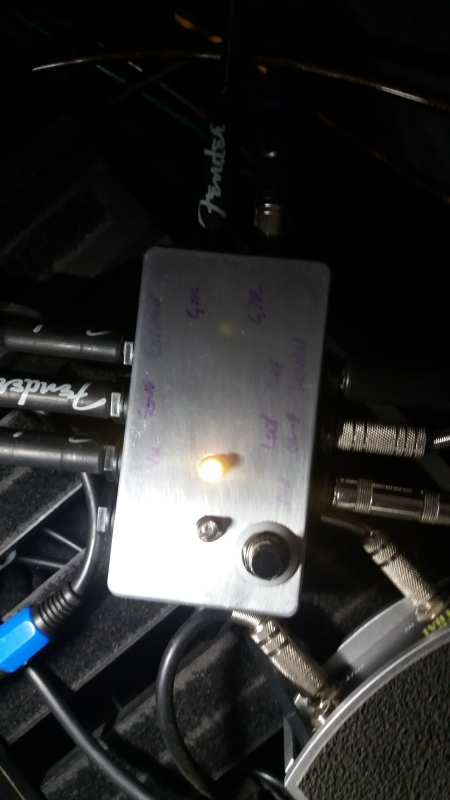

Bueno, volviendo al hilo, quiero hacer una consulta, hace unos días se me ocurrió la brillante idea de armar un panel de conexiones (patchbox) para ordenar el cableado de mi pedalboard, ademas, en este incluyo una caja ab para cambiar de amplificadores (para usar un talkbox), esto quedo así:

http://i68.tinypic.com/2m2gpsp.jpg
http://i67.tinypic.com/s4berp.jpg

El esquema que utilice fue el siguiente:
http://i67.tinypic.com/2jbtr92.jpg

La caja ab esta basada en la caja ab de fulltone
https://www.fulltone.com/sites/default/files/manuals/fultone-a-b-switcher.pdf

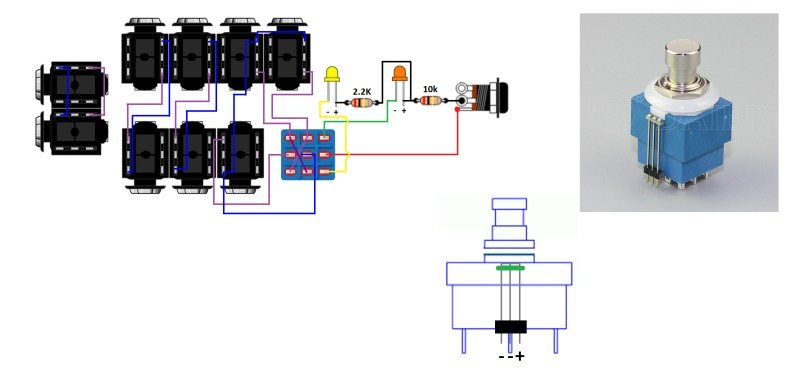

Bueno, hasta ahora todo bien, funciona la caja (hasta yo quede sorprendido), no tengo ruidos extraños, solo el común cuando uso distorsión, pero, se me ocurrió comprar un 3dpt bicolor, el cual tiene 3 patas para conectar los led que incluye, e tratado de entender como se conecta, ademas de que resistencia ocupar (sera la de 10k), según yo, debería ser asi:

http://i66.tinypic.com/in7bih.jpg

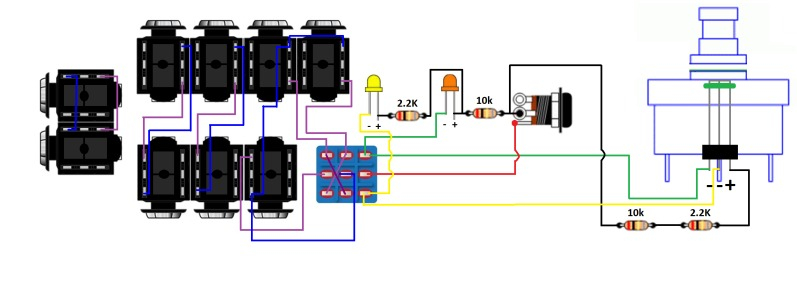

O también debería agregar la otra resistencia (2.2k), tal como se ocupa en la caja ab, dejandola asi:

http://i68.tinypic.com/rtht2u.jpg

Solicito ayuda con esto, ya que es lo ultimo que me falta para terminar el proyecto
Gracias!
Subir
Francisco
#2 por Francisco el 21/02/2018
Checa las especificaciones de voltaje de los leds de tu 3pdt iluminado para calcular la resistencia, ya que a simple vista en tu diagrama que pusiste no se por que colocan una resistencia de 10k y en otro 2.2k. Yo pondría la misma resistencia de 2.2k en ambos leds a menos que haya una condición diferente en cada Led.

Y así debería ir conectado los leds como se muestra en el diagrama en el que te basaste.
Subir
Nachomusico
#3 por Nachomusico el 23/02/2018
Muchas gracias por la ayuda, efectivamente revise y estaba correcto, ya tengo listo el proyecto, saludos!
