Construcciones Tipo Duvell Elite / Regius Gothic

Hola compañeros,

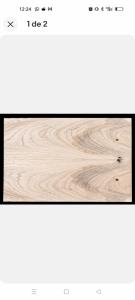

Desde que terminé la que fue mi segunda construcción en Septiembre 2022 y de la cual estoy enamoradísimo y disfruto cada día (esto no me lo creo ni yo, ojala pudiera tocar todos los días...) no he tenido la necesidad de hacer ni comprar otra guitarra ya que con las que tengo voy servido y cubro bastante mis necesidades en cuanto a tono y afinaciones. Ya sabemos que la cabra tira "pal" monte y viendo un buen día una página de un comercial de maderas, vi una tapa de Ébano exótico que no pude evitar comprar, por lo que decidí hacerme otra tipo Duvell de 6 cuerdas en escala 25.5, pero no me quería complicar en la construcción así que decidí que sería "sencillita" en cuanto a construcción y el acabado sería a madera natural sin tintes.

Mientras cogía ideas en cuanto al acabado (Tru-oil o Barniz de Poli al agua) me acabé enamorando de su hermana mayor, la Regius Gothic. Una guitarra que si bien su diseño no es de los que más me atraen, pero la forma de la pala y el acabado negro satinado con el purfling perlado me hipnotizó, así que, ¿Por qué no voy a poder hacer dos guitarras a la vez y así complicarme el doble?


Materiales y características

-----------------------------------------------------------------------------------

Duvel Elite Ebony Top

Cuerpo Aliso 2 piezas AAAAA

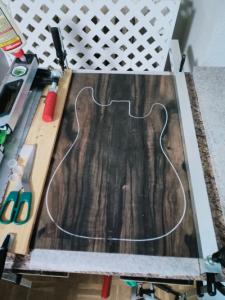

Tapa de Ébano Exotico (dudo que cara poner)
Mástil laminado 5 piezas Wengué/Purple Heart (Atornillado)
Diapasón Ébano Gabón master 24 Trastes, escala 25.5, radio 16"
Chapa Ébano Exótico en cabezal
Trastes INOX Extra Jumbo (Corona 1,45 altura x 2.9 ancho)
Cejuela: TusqXL
Puente tipo Hipsot de Latón con silletas de Acero
Clavijeros con bloqueo Guyker versión 2
Pastillas: Tonerider Octane en puente, para mástil todavía por valorar.
Selector 3 vías Switchblade
Pot Volument únicamente

Acabado Tru.Oil Brillo en Tapa y clavijero, satinado en parte posterior.






-------------------------------------------------------------------------------

Para la Regius será lo siguiente;

Cuerpo Aliso 2 piezas 5A
Tapa Fresno duro
Mástil laminado de 9 piezas Arce, ébano, purple heart. (Atornillado)
Diapasón Ébano, 24 trastres, 27" y radio 16"
Trastes Extra Jumbo (Corona 1,45 x 2.9)
Chapa Ébano Gabón Master para cabezal
Purfling GreyPearl para el cabezal de 4 mm
Purfling GreyPearl para el cuerpo de 4 mm
Purfling GreyPearl para el diapasón de 2 mm
Binding ABS negro.
Cejuela: TusqXl
Puente :Pendiente decidir
Clavijeros: Pendiente decidir
Pastillas: Pendiente decidir
Electrónica: Pendiente decidir

Acabado negro satinado sin relleno de poro.


Estoy bastante cansado hoy, así que empezaré a subir las fotos de la construcción de los dos mástiles mañana, pero dejo por aquí alguna para ir abriendo boca.




Nos vemos!

Puff que maravilla de tapa,por aqui me quedo a ver esas dos mayones 🤘🤘🤘

Me gusta empezar las construcciones por el mastil, ya que me parece la parte más compleja y la que más tiempo me lleva terminar.

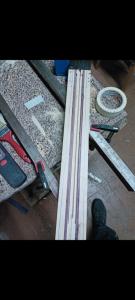

Para el mastil de la tipo Duvell compro un tablón de Wengue corte plano para que cuando lo corto en 3 puedas me queden lo más cercano a un corte Qsawn.



Lo mismo para la tipo Regius, tablón de Arce duro canadiense.

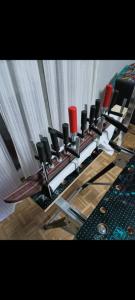

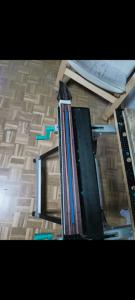

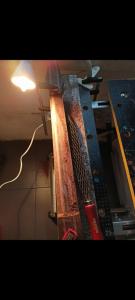

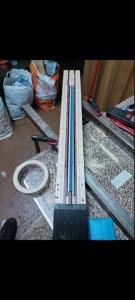

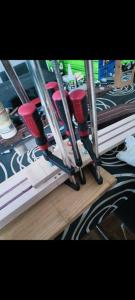

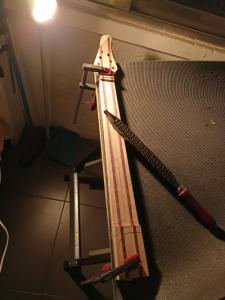

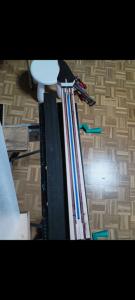

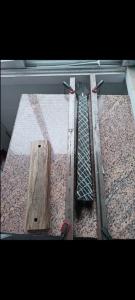

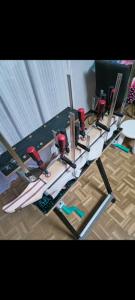

Una vez encolados los dejé 2 semanas cada uno.

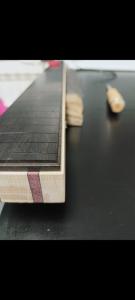

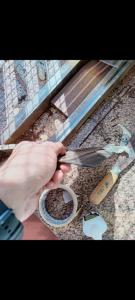

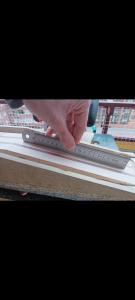

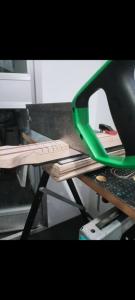

Mientras tanto, voy ranurado con mi super caja de ingletes casera el diapasón de Ébano para la Regius, que será de escala 27" 24 trastes.





See yah!

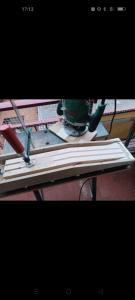

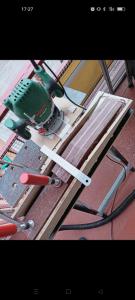

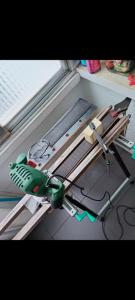

Pasadas las dos semanas o más, lo que voy a hacer es cortar a 11 grados aprox la unión del cabezal con el mastil. Lo corto muy aproximado con un serrucho y posteriormente uso el Jig que tengo para usar con la fresadora, de esta manera consigo 11 grados y unión perfecta.

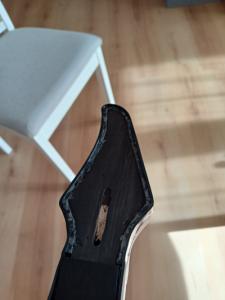

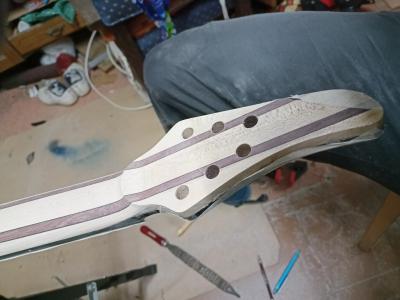

Aprovecho y regreso las chapas que voy a poner en los clavijeros. En la duvell Ébano exótico, en la Regius Ébano Gabón.




Para pegar la unión, prefiero "presentar" las piezas antes de pegarlas y poner un par de tornillos que me aseguren una unión perfecta sin que se mueva.

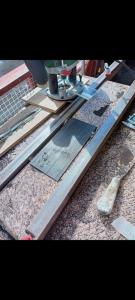

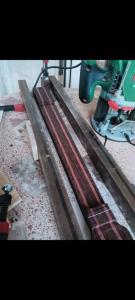

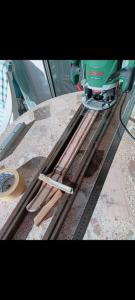

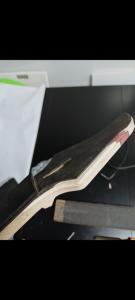

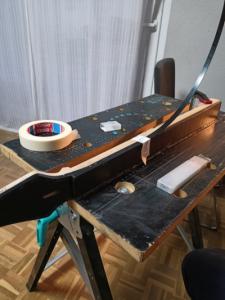

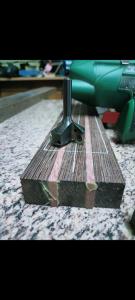

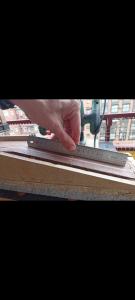

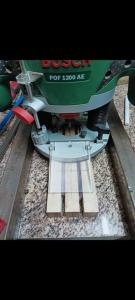

Después de una semana, procedo a regresar la parte superior a modo de preparar la zona para las cavidades del alma y los refuerzos de carbono. Me ayudó de esta estupenda fresa de 45mm.

Muy buena pinta, pillo sitio

Hola,

Actualizo el hilo con una fotos del proceso.

Seguimos.

Por cuestión de trabajo, el mastil de la Duvell me resulta más fácil que el de la Regius, así que es el primero que terminé.

Uffff desenado ver el proyecto! Sobre todo el de la Regius, eso si que es una subida de nivel viendo las specs que llevará

Madre mia que huevos tienes Vincent!! dos a la misma vez... estas to groserote!! jajaja un abrazo , tiene pintaza pintazas esos proyectacos!

#9

Muchas gracias por comentar Dokken! Intentaré dejarme la piel en que parezca salida de la casa Mayones, pero siendo sincero, será engañarme.

#10

Jajaja grande Fer! Pensé, si no tengo prisa en terminarlas, que más me da hacer una que dos a la vez? De hecho, estuve a punto de pillar una madera de Arce duro para hacer el mastil de una Stratocaster también, pero ya era mear muy alto.

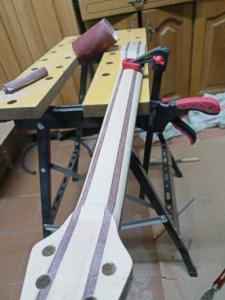

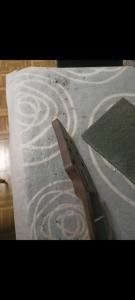

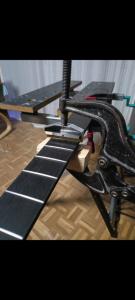

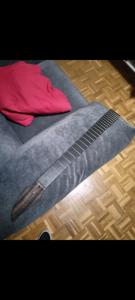

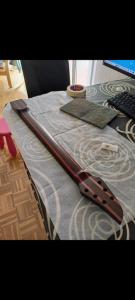

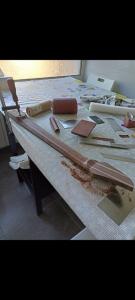

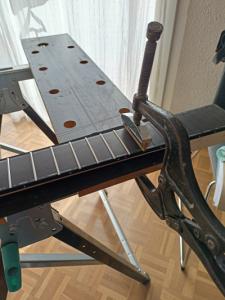

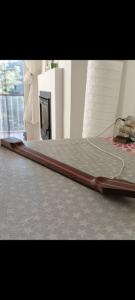

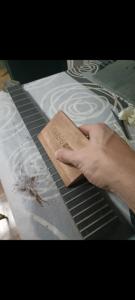

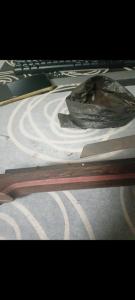

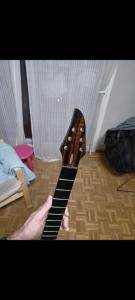

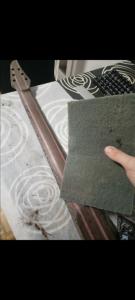

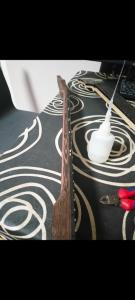

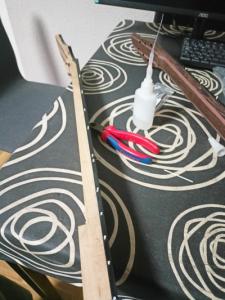

Pongo fotitos del proceso hasta terminar el mastil de la duvell.












Foto plus. La tapa de arce para la Regius que acabo de comprar.

Hola Chicones,

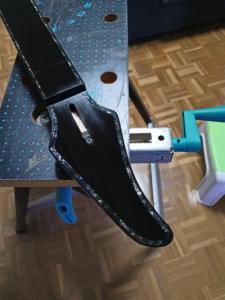

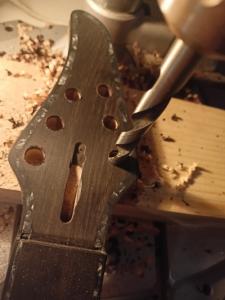

Actualizo hilo con la finalización de los dos mástiles.
