Conexiones EMG-H4

Alba
#1 por Alba el 19/07/2017
Hola a todo el mundo. Tengo una duda que aumenta a medida que busco información.
Resulta que estoy montando una cigar box y quiero ponerle esta pastilla EMG-H4. He buscado los esquemas en la web oficial y en google pero no me coinciden ni los colores ni la posición de los cables (y dicho de paso la electrónica no es mi fuerte). Y en cada foro que leo las opiniones, colores, diagramas son diferentes.
Alguien sabe que cable va a que sitio?
El conector venia con los colores rojo (1a posición) y amarillo (4 posición) unidos. Eso es lo que no me cuadra con los esquemas que tengo.

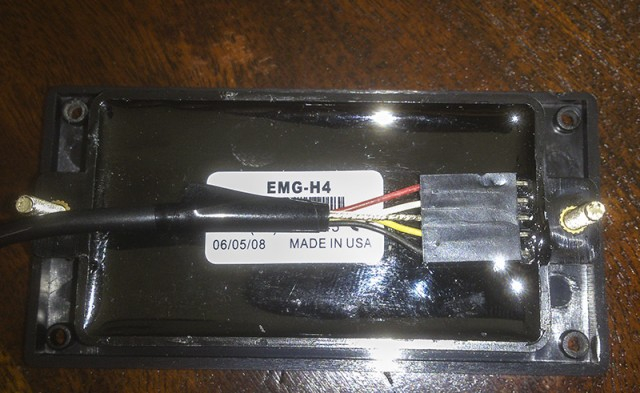

Esta es la pastilla y el conector:

Gracias por la información.
Subir
toni diaz
#2 por toni diaz el 19/07/2017
Este es el correcto de la página de EMG
Archivos adjuntos:
Subir
Alba
#3 por Alba el 19/07/2017
Gracias Toni. Siguiendo ese esquema veo que si coloco el conector al revés, los cables rojo y amarillo van unidos, tal y como venían de serie, así que más o menos tengo el diagrama claro. Girando el conector de la foto, el primer cable y el tercero (malla) van al volumen, el segundo y quinto unidos entre ellos, y el cuarto al interruptor. Muchas gracias.
Subir
