Conexión 2x12 de 8ohm

Hola a tod@s,
Estoy haciendo una pantalla 2x12, el mueble ya casi lo tengo terminado y ahora me toca el tema de conectar los dos altavoces, pero no tengo ni idea, alguien me puede guiar como lo puedo conectar y que posibilidades tengo?
Por cierto, casi se me olvida, son dos vintage 30 de 8 Ohm y el cabezal un Bugera G5. Necesito que me dé como mínimo 8ohm.

Un saludo y gracias.

1 respuesta directa

OFERTAS EN TIENDAS Ver todas

-11%

Ibanez RGR6BSP-IPT

1.333 €

Ver oferta
-11%

Ibanez AE340FMH-MHS

745 €

Ver oferta
-59%

Hughes & Kettner Spirit AmpMan Classic

145 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Epiphone century

350 €

Ver
Fender telecaster Richie kotzen

2.200 €

Ver
Engl Screamer 50 E-330

600 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

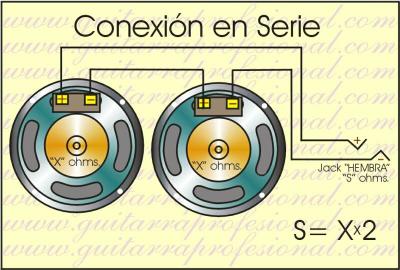

Si cada altavoz es de 8 ohmios no vas a poder poner ambos a 8 ohmios, solo puedes ponerlos en serie a 16 ohmios o en paralelo a 4 ohmios, así:
Yo la pondría en 16 ohmios (2ª foto)

Archivos adjuntos ( para descargar)

2 respuestas directas

Pues tienes que conectarlos en serie.
Para que den 16.
En paralelo darían 4.
Si utilizas solo un altavoz, tienes la impedancia que quieres. 8.

Busca esquemas en la red. Hay 1000.

" Conexión de altavoces serie/paralelo.

#2
No había visto tu comentario. Se ha actualizado al subir el mío.

#1 hola ya veo que la has cagado con lo de los ohmnios pero mirate las instrucciones de tu bugera , la semana pasada estuve con el bugera 50 ese clasico de estetica y permite pantallas juntas de diferentes impedancias
Me imagino que por eso querias 8ohm para poner la tuya junto a otra? bueno si eso ahi queda

Saruman escribió:
i cada altavoz es de 8 ohmios no vas a poder poner ambos a 8 ohmios, solo puedes ponerlos en serie a 16 ohmios o en paralelo a 4 ohmios, así:
Yo la pondría en 16 ohmios (2ª foto)

Gracias!! los pondré en serie, así de esa forma me dará 16 Ohm

Alguien escribió:
Pues tienes que conectarlos en serie.
Para que den 16.
En paralelo darían 4.
Si utilizas solo un altavoz, tienes la impedancia que quieres. 8.
Busca esquemas en la red. Hay 1000.
" Conexión de altavoces serie/paralelo.

Si, al final los pondré en serie.

Alguien escribió:
hola ya veo que la has cagado con lo de los ohmnios pero mirate las instrucciones de tu bugera , la semana pasada estuve con el bugera 50 ese clasico de estetica y permite pantallas juntas de diferentes impedancias
Me imagino que por eso querias 8ohm para poner la tuya junto a otra? bueno si eso ahi queda
Subir

No entiendo lo de que la he cagado,jejejeje creo que en el primer comentario me esprese mal,me referia que el Bugera que tengo le puedo conectar una pantalla de 8Ohm como mínimo.

Saludos y gracias a todos por la ayuda.
