Condensadores Sinmarc G45 rever

Xavier
#1 por Xavier el 20/11/2016
A quien pueda ayudarme en la restauración.
Tengo una duda respecto a unos condensadores electrolíticos que alguien en el pasado substituyo, son los grandes de filtro de la parte superior, frente a las válvulas y hay un montón unidos con bridas, seguramente no tenían los del valor correcto y creo pusieron lo más parecido.
Intentare explicar lo que hay.
Desde la izquierda delante de 2 resistencias, a derecha donde están los transformadores:

1º 2 condensadores en serie de 22uf/350v
2º 2 condensadores en serie de 22uf/350v
3º 2 condensadores en serie de 22uf/350v
4º 2 condensadores en serie de 22uf/385v
5º 3 condensadores en serie de 22uf/385v
¿Podría alguien indicarme los valores reales de capacidad y tensión que van en esta placa?
Gracias de antemano.
Subir
toni diaz
#2 por toni diaz el 20/11/2016

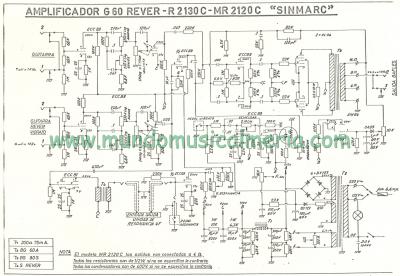

No es el mismo, pero la fuente es comun a muchos sinmarc. Yo lo he tenido y creo recordar que era igual
Archivos adjuntos ( para descargar)
Subir
toni diaz
#3 por toni diaz el 20/11/2016

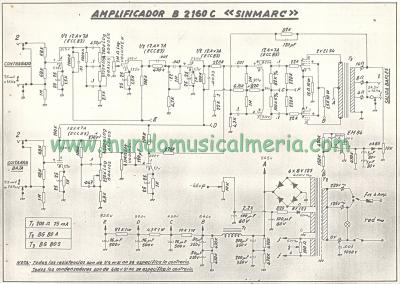

Otro ejemplo. Este mas cercano al G45 R.
Archivos adjuntos ( para descargar)
Subir
Xavier
#4 por Xavier el 20/11/2016
Hola Toni,
Gracias por la información,
Ya estuve mirando algunos esquemas, pero al no estar seguro porque difieren un poco en el diseño unos de otros, prefería ir a lo seguro y no quedarme con la duda, igualmente lo tendré en cuenta.
Saludos
