Clon Dual Rectifier 3ch

Hola buenas, yo soy el preguntón :mrgreen:

Entonces lo más fácil es conectar Jacks individuales en cada entrada de los switches de cada canal, y mediante pulsadores cortocircuitar el jack del canal en cuestión, siempre que solamente pueda haber uno solo cortocircuitado y los demás abiertos funcionará correctamente, no?. Y otra cosa, si utilizo esta opción el amplificador no me suministrará alimentación para los leds de referencia del Pedal?
Gracias por la ayuda :ok:

OFERTAS EN TIENDAS Ver todas

-17%

Harley Benton FXL8 Pro

149 €

Ver oferta
-42%

IK Multimedia ToneX One Yellow Ltd Edition

118 €

Ver oferta
-42%

IK Multimedia ToneX One Red Ltd Edition

118 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Preciosa Schecter Demon 06 modificada

275 €

Ver
FENDER Mustang Bass Justin Meldan Johsen Road Worn Black

1.250 €

Ver
Pedal Fuzz

50 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

si cortocircuitas los dos a la vez, predominará el ch1 por cómo está diseñado el circuito.

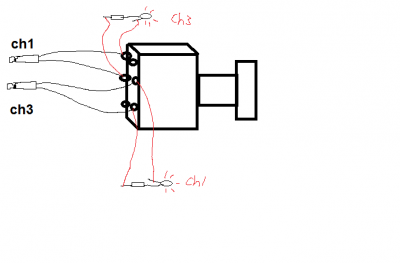

No estoy seguro de que funcione lo de los led, pero debería funcionar así con una resistencia de unos 100 ohm más o menos:

Archivos adjuntos ( para descargar)

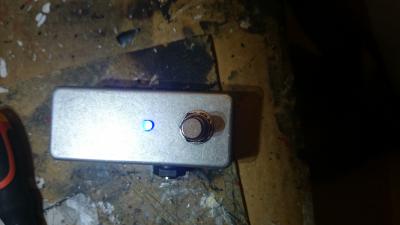

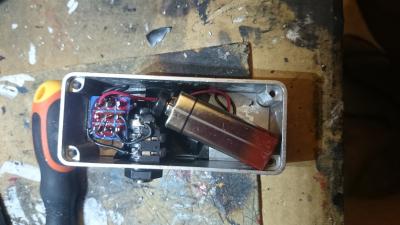

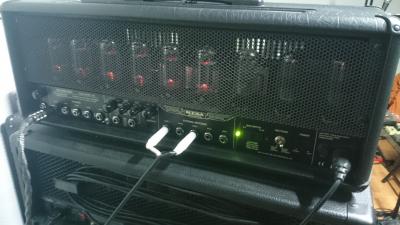

Hola buenas, pues ya me he construido el pedalito, aunque he tenido que hacer varias modificaciones. Lo primero es que en ausencia de Footswitch por defecto el amplificador se queda en el ch2 ( por lo menos en el mio) , por lo que he tenido que sacar dos Jacks, uno al ch1 y otro al ch3 (cuando se pulsa cierra el ch3, y abre el ch1, y cuando se vuelve a pulsar al revés). En cuanto al led de referencia, no hay manera de que funcione por los switches , así que le he metido una pila. Adjunto unas fotos por si a alguien le sirve de algo.
Y muchas gracias por la ayuda :guitarrista:

maikthomson escribió:
Lo primero es que en ausencia de Footswitch por defecto el amplificador se queda en el ch2

Claro, eso ya te lo dije por MP, necesitas los dos jack para cambiar, por un lado Ch1 - ch2/ch3 y otro para cambiar entre el ch2-ch3. Lo del led no estaba seguro, pero si has podido apañar con una pila genial!

Me alegro que ya lo tengas apañao.

Saludos!

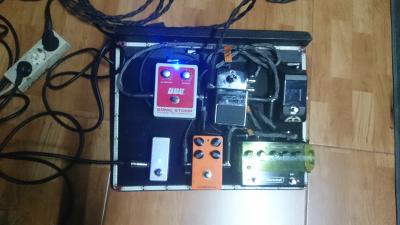

Pues cambia bastante del enorme big foot, al mini pedalito ese, me sobra sitio en la pedalera y todo. :mrgreen:

Y...?
En que quedo esto al final?

Hola,

Pues abandoné el proyecto pero ya lo tenía casi listo para empezar a construir. Os dejo los archivos de Eagle por si alguien los quiere y si se anima a hacerlo estaré encantado de ayudar en lo que pueda.

Saludos!

Archivos adjuntos ( para descargar)

DR - Eagle.rar

Buenisimo.

Una lastima que no hayas seguido con el proyecto.

Ya veo si me mando a hacerlo. Aca en mi pueblo es jodido conseguir los componentes, tengo un par de valvulas de prueba bastante gastadas, asi que capaz me mando a hacerlo.

Gracias por el archivo!

Saludos de Argentina!

ànimo......
