Ayuda con spring reveb

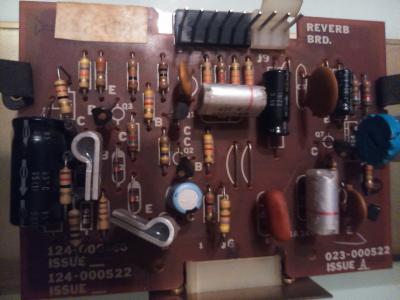

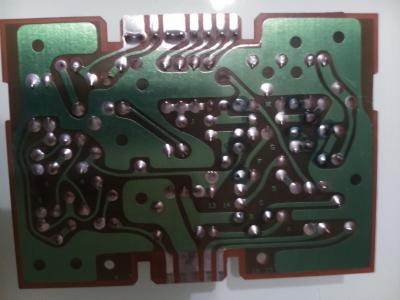

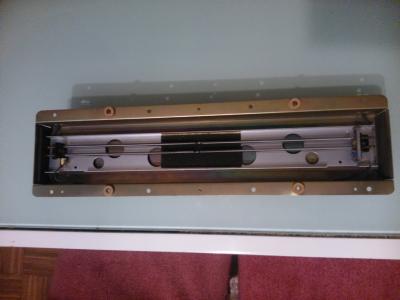

Saludos a todos los foreros he sacado del despieze de un organo hammond el tanque de de reverb, junto
con su circuito impreso.

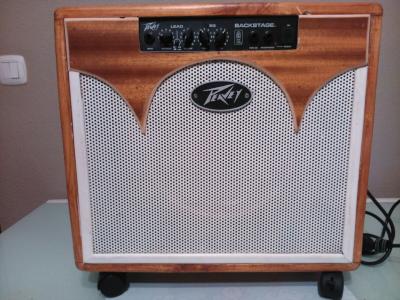

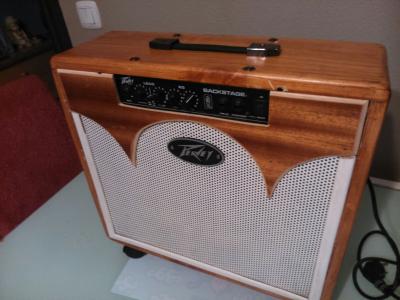

Mi intencion es instalar esta reverb en un ampli peavey backstage de 10 w.
Me esta costando identificar las entradas y salidas, incluso la alimentacion, no he conseguido encontrar
nada por la web.
Adjunto unas fotos del proyecto.
Necesito un cable.

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-15%

Darkglass Microtubes X

199 €

Ver oferta
-24%

Rockboard Power MOD 75

151 €

Ver oferta
-16%

NUX NGS-6 Amp Academy

159 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

TC Electronics Mojo Mojo

35 €

Ver
Yamaha MBD-20M

60 €

Ver
Venta de varios pedales, box of rock, revival drive, loomer......

0 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

He encontrado esto, que no es poco, ahora ya sabemos la impedancia del tank

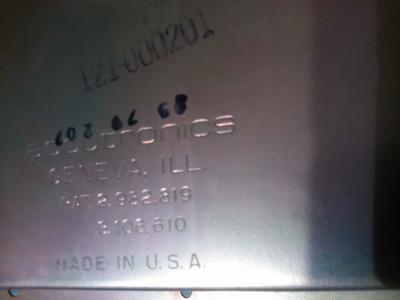

reverb de muelles 2 Salón espirales, reverb Fa Accutronics GINEBRA ,
. Illinois, Pat 2.982.819, Pat.3.106.610, Hecho en EE.UU.,
Tipo 9BB, (190 ohmios de impedancia de entrada y salida de impedancia de 2575 ohmios),
http: // http://www.accutronicsreverb.com/

Otro adelanto, un circuito para este tank.

Archivos adjuntos ( para descargar)


Es mejor hacerle un circuito nuevo a ese tank. Descifrar el original requiere una persona que sepa bastante de electrónica y hay que adaptarlo al ampli.
El diagrama que publicaste se ve muy bien para fabricarlo.

Tienes toda la razon, por mas que miro esa placa no consigo centrarme para dibujar el esquema.
Es mejor hacer una nueva, tambien he encontrado este otro circuito.

Archivos adjuntos ( para descargar)

reverbtank9.svg

Ya subire el proyecto cuando este terminado, pero en un nuevo post en el apartado de electronica, ya
que partire desde cero.
Gracias Landa.
