Hola compañeros,
Hace mucho tiempo inicié mi primer proyecto de partcaster. Por diferentes motivos ha estado parado, pero ya estoy listo para terminarlo. Me queda por hacer la electrónica. Será mi primera vez soldando y trasteando un circuito de guitarra. Por esta razón pido consejo y ayuda.
Primero explicaré lo que quiero conseguir:
- Tengo un pickup P90 en la posición del mástil y un pickup single coil en la posición del puente.
- El selector de pickups es un switch de 3 posiciónes, estilo Les Paul.
- 1 Master volume y 1 master tone.
- El potenciómetro de master volume es a su vez kill swtich (Shadow SH 124 Kill-Pot).
- El potenciómetro de master tone es a su vez un switch DPDT, push-pull. La idea es usarlo para cambiar entre serie y paralelo.

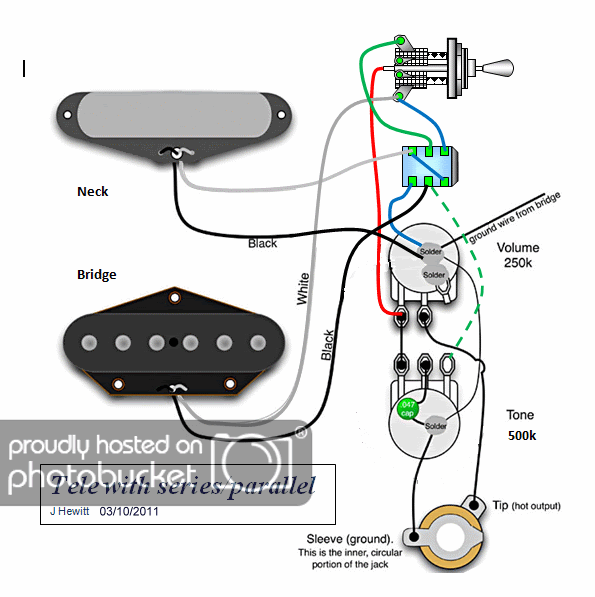

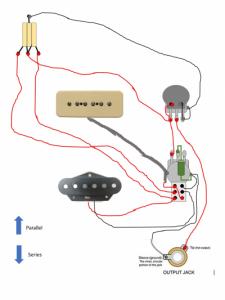

Me he mirado diferentes diagramas y a partir de ahí, he preparado el diagrama adjunto. Si teneís un poco de tiempo, por favor revisarlo para ver si tiene sentido
Muchas gracias de antemano!
Hace mucho tiempo inicié mi primer proyecto de partcaster. Por diferentes motivos ha estado parado, pero ya estoy listo para terminarlo. Me queda por hacer la electrónica. Será mi primera vez soldando y trasteando un circuito de guitarra. Por esta razón pido consejo y ayuda.
Primero explicaré lo que quiero conseguir:
- Tengo un pickup P90 en la posición del mástil y un pickup single coil en la posición del puente.
- El selector de pickups es un switch de 3 posiciónes, estilo Les Paul.
- 1 Master volume y 1 master tone.
- El potenciómetro de master volume es a su vez kill swtich (Shadow SH 124 Kill-Pot).
- El potenciómetro de master tone es a su vez un switch DPDT, push-pull. La idea es usarlo para cambiar entre serie y paralelo.
Me he mirado diferentes diagramas y a partir de ahí, he preparado el diagrama adjunto. Si teneís un poco de tiempo, por favor revisarlo para ver si tiene sentido
Muchas gracias de antemano!
