Ayuda con clon plexi 18W

lutxon
#1 por lutxon el 14/10/2019
Hola, a ver si alguien me puede echar una mano, mi compañero de grupo tiene este clon de TAD supuestamente, de un marshall de 18w, tiene un canal TMB y uno normal con control de tono,, el caso es que suena excesivamente saturado.

Ya se que un plexi no es un fender, pero es una exageracion, tuve un marshall 1974x y era infinitamente mas limpio, a este es imposible sacarle un sonido medianamente entendible.. esta pasadisimo de overdrive.

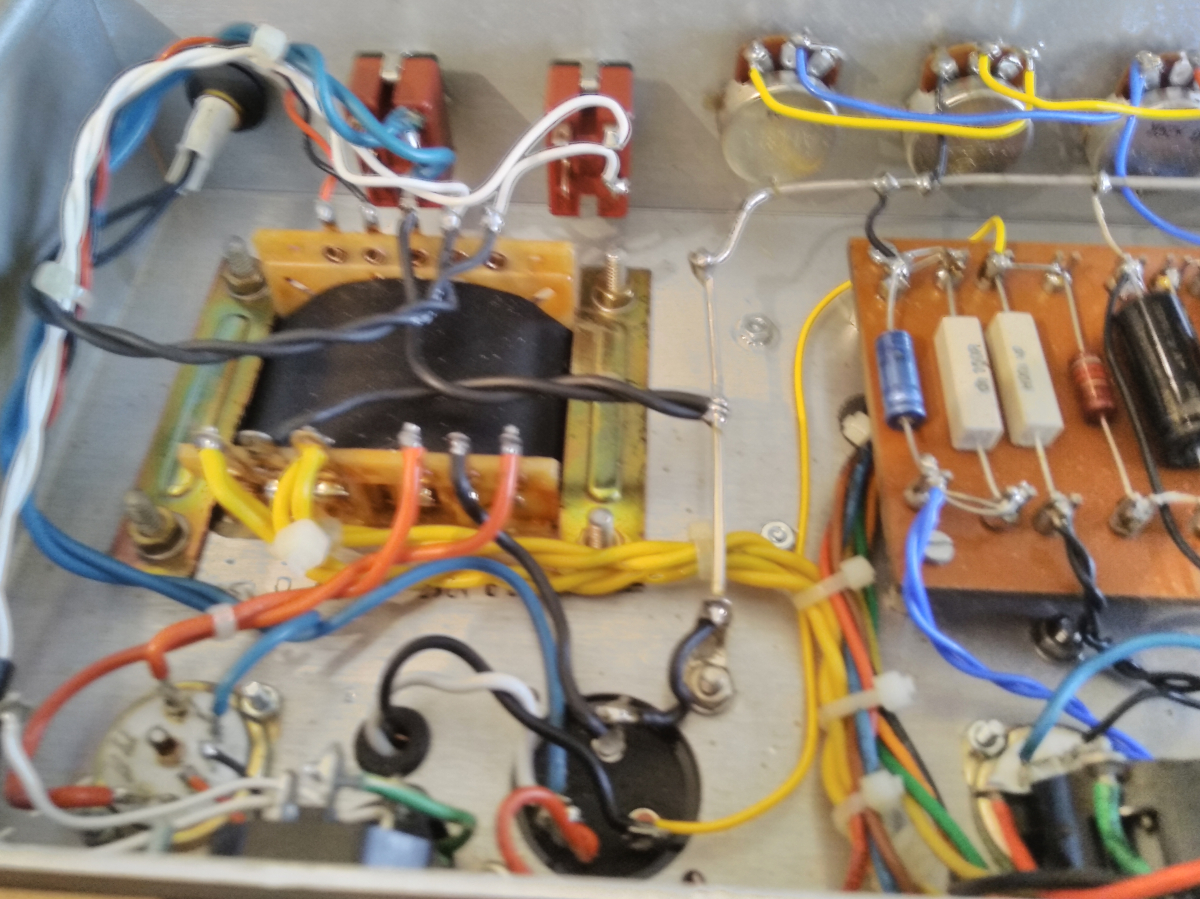

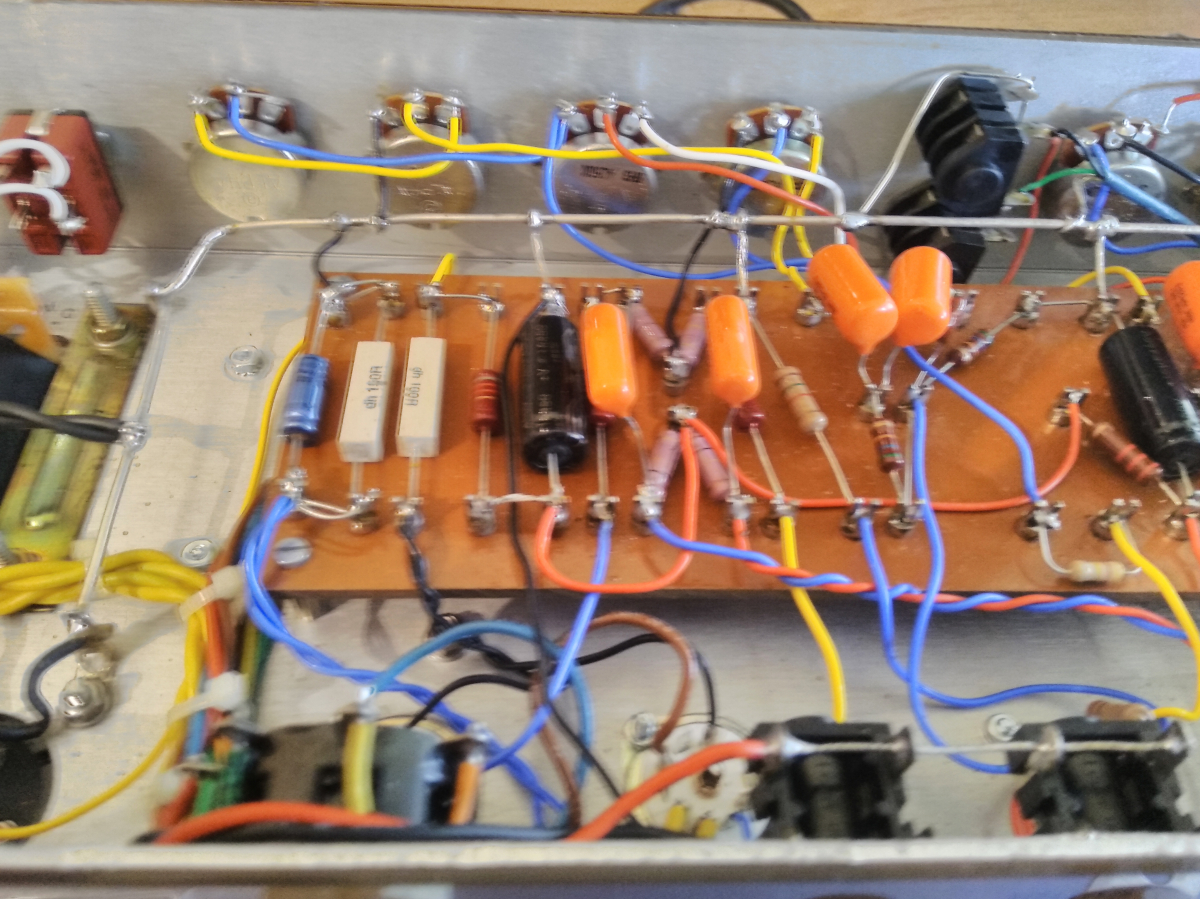

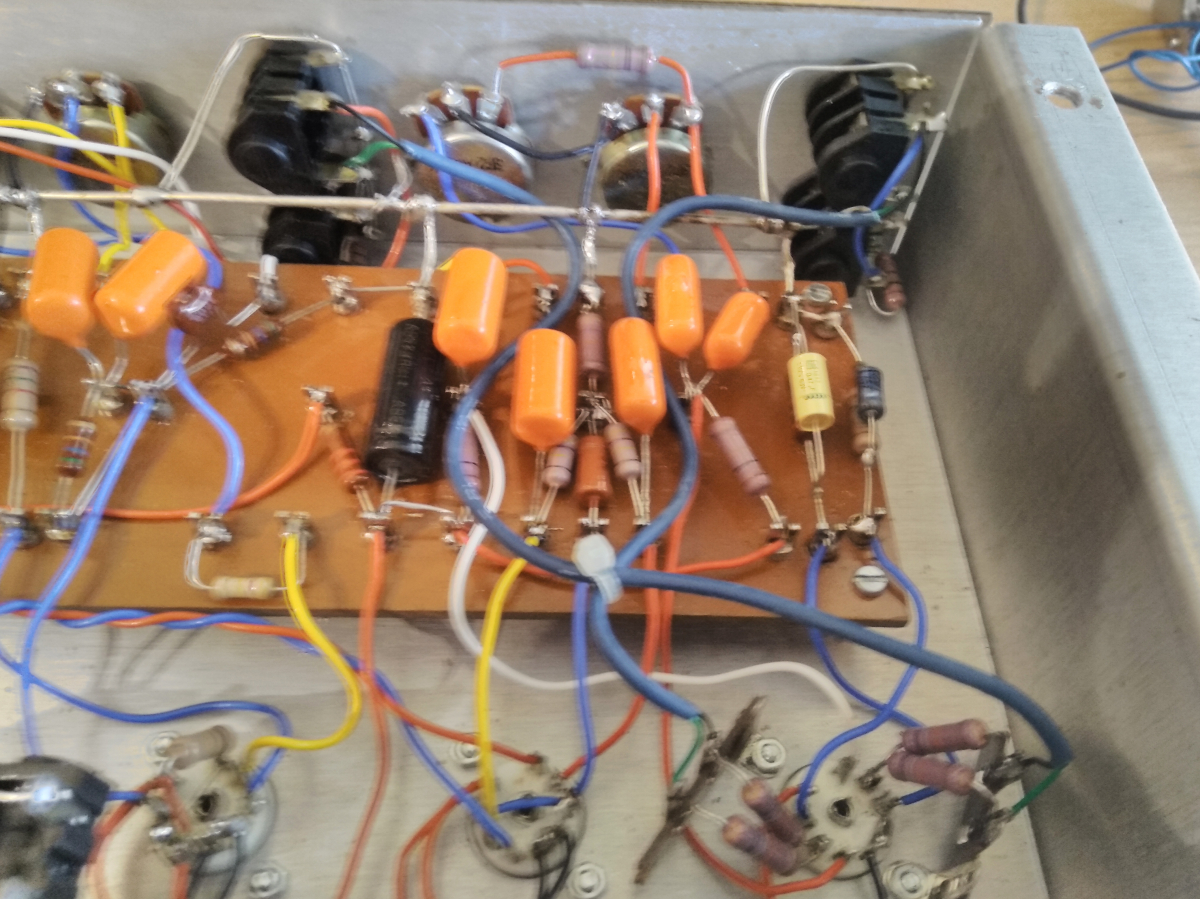

Os dejo unas fotos de las tripas a ver si le veis algo raro, o me podeis indicar alguna modificacion que lo haga mas domable, he probado con valvulas mas suaves ecc 82 y 81.. pero no van bien, algo suavizan pero poca cosa.

Tambien suena bastante oscuro, teniendo que subir el tono casi al maximo.



Gracias!!
Subir
Lespaulhc
#2 por Lespaulhc el 14/10/2019
Testea resistencias haber si alguna esta en corto.
Subir
toni diaz
#3 por toni diaz el 14/10/2019
Imposible sin tenerlo delante, medir tensiones, contrastar el circuito con el esquema y muchas más cosas que hay que hacer. Por fotos para mí imposible.
Como veo una resistencia rota o un condensador equivocado en una foto?
Subir
TonyGT-Ibiza
#4 por TonyGT-Ibiza el 15/10/2019
A mi se me ocurre que haya algún condensador en corto.


Con estos datos lo mejor sería coger un inyector de señal, meter 1khz en reja de un triodo y con un osciloscopio de esos de 15 euros chinos mirar a la salida de placa donde se te distorsiona y deforma la, señal.


Por eso de que te afecta a, la ecualización es incluso posible que el problema esté a partir de la segunda, etapa.

Mirar corrientes que circulan por los triodos y pentodos tampoco es mala cosa, a veces sí un pentodo del push pull no conduce empieza a sonar mal y a distorsionar. Voltajes de placas, etc, si haces lo que digo es fácil que midiendo esto encuentres en alguna etapa algo raro.
Es un ampli hecho a mano?


Es un ampli hecho a, mano de algún kit? Es solo curiosidad.



Lo importante es que te organices, coge el esquema y ve por partes.
Subir
lutxon
#5 por lutxon el 16/10/2019
#4

Mucho tomate para mi.. lo llevare al tecnico para que lo revise, gracias de todas formas
Subir
withthc
#6 por withthc el 16/10/2019
Llévale el esquema de tad.
Subir
mistral
#7 por mistral el 16/10/2019
Si vives en MAdrid, para mi, sin lugar a dudas, el mejor es Phakitto.
Salud
Subir
TonyGT-Ibiza
#8 por TonyGT-Ibiza el 16/10/2019
lutxon escribió:
Mucho tomate para mi.. lo llevare al tecnico para que lo revise, gracias de todas formas


Relmente no es dificil, pero hay que estar un poco metido en el mundillo, eso si.

Yo te lo miraria, pero no creo que de la casualidad que vivamos cerca.
Subir
lutxon
#9 por lutxon el 16/10/2019
soy de bilbao, conozco un par de tecnicos aqui, gracias de todas formas
Subir
