Ayuda con Cabezal Wenstone

mario martinez
#1 por mario martinez el 06/02/2017
Hola, queria saber si no me podian ayudar con este cabezal wenstone Ge-1600h.
El tema es el siguiente: Me gusta como suena este equipo! Supuestamente es una copia de un Marshall Vs-100. Es mas, tiene los mismos potes pero al revés (seria como espejo, si los comparan lo veran).
La cosa es que me gusta el Canal Clean y el OD 2, pero el OD 1 suena como si estuviese en una radio...desde fabrica suena asi, no es algo que se haya roto ni nada.
Como yo uso 3 canales (clean, rythm y lead) con este equipo tuve que usar el clean, el OD2 y un booster (para aumentar el volumen del OD2 en los solos). Pero ese es mi problema,¿Porque el OD 1 suena tan feo y los otros canales no?
Mi solucion seria modificar el canal OD 1, de tal manera que: - Suene lo suficientemente mejor, como para que pueda usarlo.
- O bien, pueda puentear de alguna manera el canal OD2, para que suene en el canal OD 1, pero con volumen independiente, cosa que pueda
utilizar un sonido para el Ritmo y otro para los Solos.

Aqui en la cuidad donde vivo muy pocos saben de electronica y cuando pregunte, me dieron mas respuestas negativas que positivas. Asique como dice el viejo dicho "si quieres hacer algo bien, hazlo tu mismo".
Me hice con un nuevo equipo, asique puedo experimentar ahora con este Wenstone.
Esto me llevo a averigua e investigar como resolver este problema. No se nada de electronica, solo lo basico, asique fui preguntando y asesorandome.
Cambie los Op Amps (los operacionales), pero no cambio mucho, el OD 1 seguia igual. Asique los operacionales los descarte, ademas tiene los mismos que el marshall vs 100, esta bien.
Cambie los diodos clipper, que en el marshall son diodos 1n4148 y en este Wenstone eran unos Led rojos, asique los cambie por unos 1n4148
y logre cambiar para mejor la Overdrive en general del canal, pero no logre darle el cuerpo o sacarle ese efecto tipo "encierrro o radio" que tiene el OD 1.
Desarmado el equipo, note que lo unico que no comparten entre los dos canales OD son la ganancia individual de cada uno y el volumen.

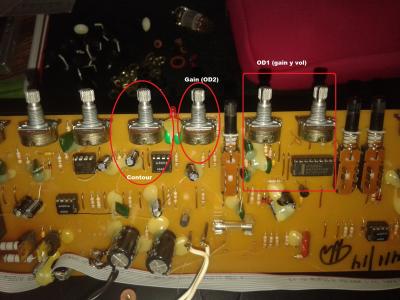

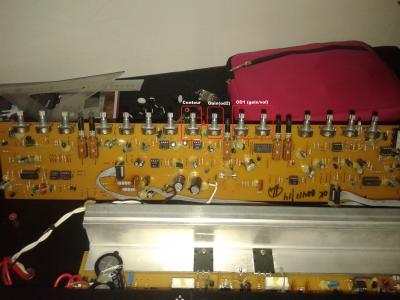

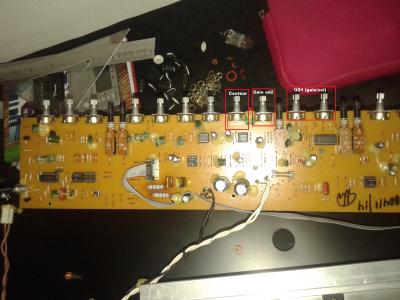

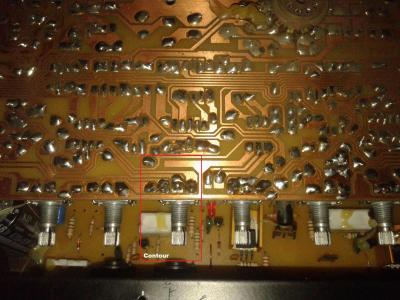

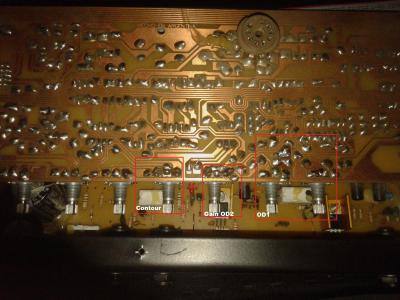

Pero el OD 2, a diferencia del OD1, tiene un control de CONTOUR. Yo creo que este es el definitivo para que cambie mi OD1.

la pregunta es la siguiente: ¿Se podrá puentear de alguna manera el control de CONTOUR para que funcione tambien con el OD1?
o de alguna manera ¿se puede conectar para que suene tambien en el OD1?

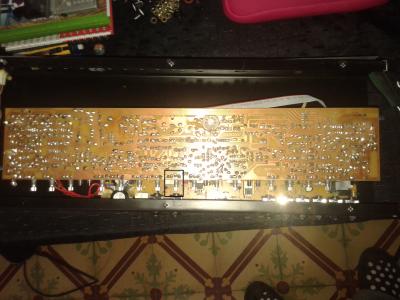

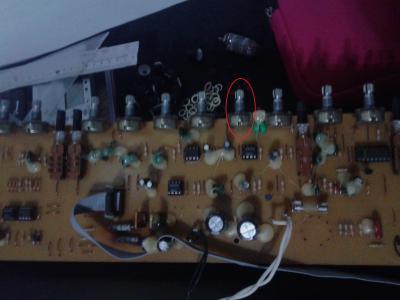

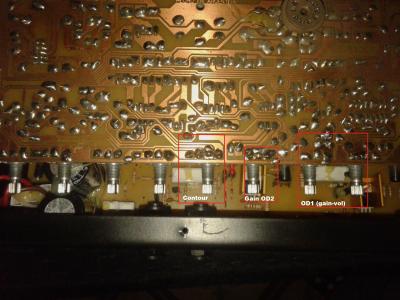

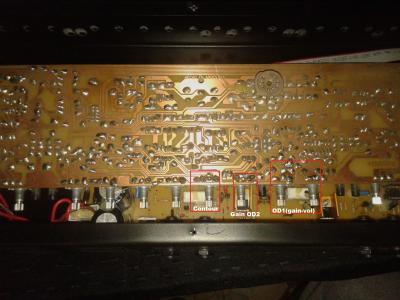

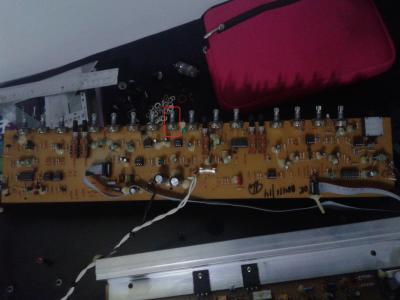

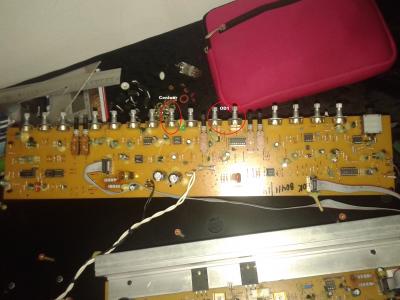

Adjunto algunos archivos, lamentablemente no tengo el Layout del Wenstone, asique le saque fotos al circuito. Una opcion tambien es fijarse el
layout del cabezal Marshall vs100, ya que este Wenstone, vendria a ser como un CLON de este equipo.

Alguien por favor me puede ayudar

Desde ya muchas gracias al foro y a todos por el espacio y las respuestas.

Ruth
Archivos adjuntos ( para descargar)
Subir
acamm
#2 por acamm el 06/02/2017
Hola Mario,
Primero de todo debo decirte que seguramente la sección más apropiada para este tipo de dudas es la del Taller.
Se vé que te lo has currado con las fotos, pero lamentablemente me resulta imposible ayudarte sin un esquema eléctrico (probablemente con uno de la sección de los previos sería suficiente. Tal vez puedas contactar con la gente de Wenstone (son paisanos tuyos) y pedirlo e incluso plantearles la duda, yo no he podido encontrarlo por internet.
El Contour, en un valvestate (si no recuerdo mal), funciona para todos los canales, así que no parece que este ampli sea una copia de ese. No sé si se podría conectar a ambos canales. Lo de los volumenes independientes para solo y ritmos en el canal 2 es algo que se hace en otros amplis y podría ser viable.
Lamento no serte de más ayuda, a ver si tienes suerte y puedes colgar algo más de info.
Salud!
Subir
mario martinez
#3 por mario martinez el 06/02/2017
Ya contacte a la fabrica y no me dan respuestas. Como dije antes, me dieron mas respuestas negativas que positivas y por eso la desicion de arreglarle esto. No encuentro el esquema electrico, sino lo pondria...eso creo que es un inconveniente.
Se que los valvestate tenian el contour en todos los canales, pero este es una copia con algunos cambios...son muy pocos.

Gracias por tu ayuda!
Subir
Arsenic
#4 por Arsenic el 23/09/2019
Hola, podrías sacarle fotos a la placa de potencia? Gracias!
