Ayuda con 3pdt en el dev/null-ll.

Rj
#1 por Rj el 12/03/2015
Buenas compañeros pues eso, me ando construyendo un dev/null-ll y no se como hacer uso del 3pdt en este pedal es decir, como debo conectarlo exactamente , a que salidas y o entradas , también me gustaría que me dijeran como conectar los jacks adecuadamente (salida , entrada y 9v) si me pudiesen ayudar con una hilustracion o diagrama , se los gradeseria muchísimo .(soy mas novato que cualquiera en el foro, este es mi primer proyecto de electrónica , tema que desconozco casi por completo)

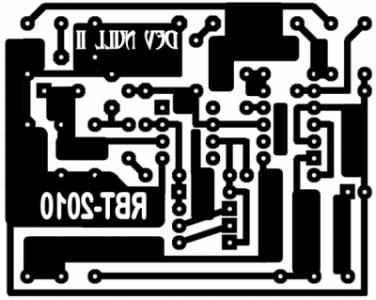

Adjunto el PCB y diagrama del mismo
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Rj
#2 por Rj el 12/03/2015

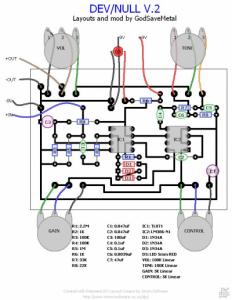

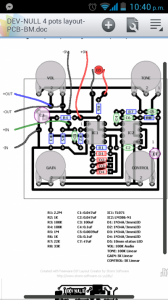

Este es el diagrama que estoy usando
Archivos adjuntos ( para descargar)
Subir
