Altavoz para Fender Champ 57 DIY

muzzlightyear
#1 por muzzlightyear el 27/09/2019
Buenas !!

El caso es que con mi padre (electrónico old school jubilado que se dedica a la reparación de radios antiguas)
estamos montando un Fender Champ 57 en formato cabezal. Para él es pan comido pero cómo yo no tengo ni idea pues es como
el típico proyecto padre hijo que sale en las series americanas, para pasar tiempo juntos.
Sacamos la información de este proyecto:

http://www.pisotones.com/TheChamp/TheChamp.htm

Cómo lo estamos montando en formato cabezal me preguntaba si alguien me puede recomendar una pantalla 1x12 económica que le vaya bien a este
tipo de amplificador.

En cuanto esté listo el ampli subiré las fotos del proceso y el resultado final.

Gracias !!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Tonyguitar
#2 por Tonyguitar el 27/09/2019
Algún altavoz bugera te iría bien, suelen venderse baratos de 12".


Por cierto, muy interesante el proyecto, me quedo aquí a verlo
Subir
muzzlightyear
#3 por muzzlightyear el 30/09/2019
Para un ampli de este tipo, una pantalla con Celestion V30 sonaría bien? Lo digo
porque la típica Harley Benton 1x12 es económica y por presupuesto me cuadraría.
Subir
Tonyguitar
#4 por Tonyguitar el 30/09/2019
Ese es uno de los mejores altavoces que he oído.


Yo desde que lo descubrí, lo he tenido puesto en mis amplis y sigo teniéndolo, tiene un sonido muy claro y definido.

Te lo recomiendo con diferencia con otros.
Subir
muzzlightyear
#5 por muzzlightyear el 01/10/2019

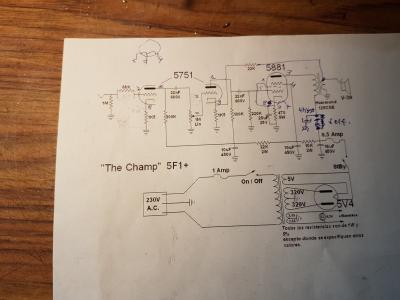

Adjunto los primeros pasos del Fender Champ 57.
Todo es material reutilizado de radios antiguas y demás cosas que teníamos por el taller. Coste 0€ de momento.
El ampli ya suena, lo hemos conectado a un combo Peavey Valveking 212 desconectando la parte del amplificador peavey y
conectando el Champ. Suena de lujo a primera vista y eso que los altavoces que trae el Valveking son chicharreros.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#6 por Tonyguitar el 01/10/2019
Los trafos de la radios viejas no los has usado verdad?
Subir
muzzlightyear
#7 por muzzlightyear el 02/10/2019
Creo que si, lo tengo que preguntar. Hay algún problema?
Subir
Tonyguitar
#8 por Tonyguitar el 02/10/2019
muzzlightyear escribió:
Creo que si, lo tengo que preguntar. Hay algún problema?


Nada, problema ninguno, siempre y cuando el trafo de red no sea un autotransformador y entregue el secundario la tension deseada para el circuito y, ademas, el trafo de salida de la radio saber su impedancia si es desde 5k a 8k deberia de servirte.
Subir
RENATO ARCE
#9 por RENATO ARCE el 23/08/2021
hola a todos , yo hice ese champ que aparecia en pisotones y nunca sono bien y la semana pasada lo desarme entero y arme el MATTINA

https://www.offsetguitars.com/personal/sookwinder/cr3/CR3%20schematic.jpg

De un diagrama que encontre con rever, no hice la rever. Me quedo mejor que el de pisotones, pero no como me gustaba mucho el sonido de los controles de tono, hice otro pero esta vez con los controles de tonos de un jcm 800

https://mhuss.com/MyJCM/JCM800_2204.gif

y quedo con un bajo mas marcado y unos agudos mas brillantes , como no tenia un potenciometro de 25k le puse una resistencia en paralelo con un potenciometro de 50k y este hace una especie de filtro de medios que deja pasar mas agudos cuando lo bajo completamente, ambos quedaron bastante buenos
le hice la cajita y los voy a barnizar esta semana y poner la tela les dejo unas fotos de ellos,

Lo singular de todo es que use transformadores de voltaje para adaptar las impedancias del tubo de potencia al amplificador, puse un trafo de 12+12 v /220v y otro de 6+6v / 220v y suenan distintos el primero suena mejor con un parlante o configuracion de parlantes en 16ohms y el segundo en 8 ohms, les dejo fotos ESTAN COMPRIMIDAS
ESTE ES EL ESQUEMA QUE UTILICE PARA LOS 2 AMPLIS CHAMP MATINNA

LES DEJO LINKS DE MI INSTAGRAM Y YOUTUBE DONDE SUBI COMO LO HACIA Y PRUEBAS DE CADA AMPLI

https://www.instagram.com/tv/CSnxfXxHaXK/?utm_source=ig_web_copy_link

https://www.instagram.com/p/CSk4E-vjo93/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSZ80WTnvp8/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSYPCA0nTDw/?utm_source=ig_web_copy_link

https://www.instagram.com/tv/CSS4JosHdC2/?utm_source=ig_web_copy_link

https://youtu.be/8MMW8f5uIbI

https://youtu.be/O9LdtxMX1Qw

HOY CONECTE UNA GUITARRA A UNO DE OS AMPLIS Y LA OTRA ENTRADA LA CONECTE AL SEGUNDO AMPLI Y SE COPIARON LAS SEÑALES Y SONABAN AMBOS CON UNA GUITARRA Y SE NOTABA LA DIFERENCIA DE SONIDO DE UNO Y DE OTRO UNO QUEDO MAS BRILLANTE Y EL OTRO MAS OPACO DEBE SER POR EL TRANSFORMADOR DE SALIDA
Archivos adjuntos ( para descargar)
