Muestras de sonido messa-soldano-krank-engl-vht

#13 por Coco el 07/04/2010
¿y como suenan con gain al minimo?
Subir
#14 por juanf el 09/04/2010

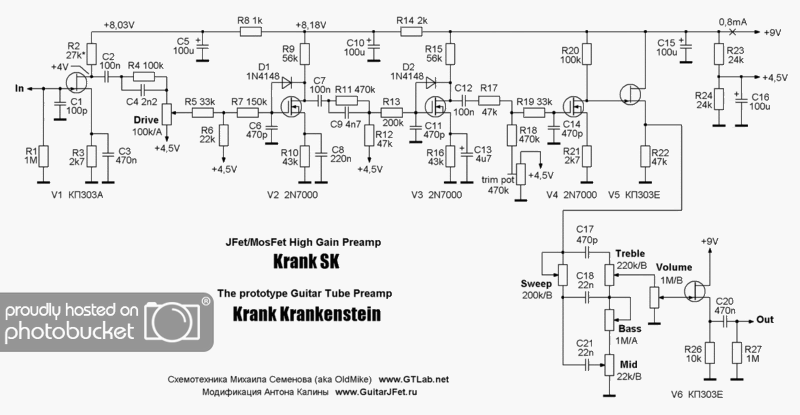

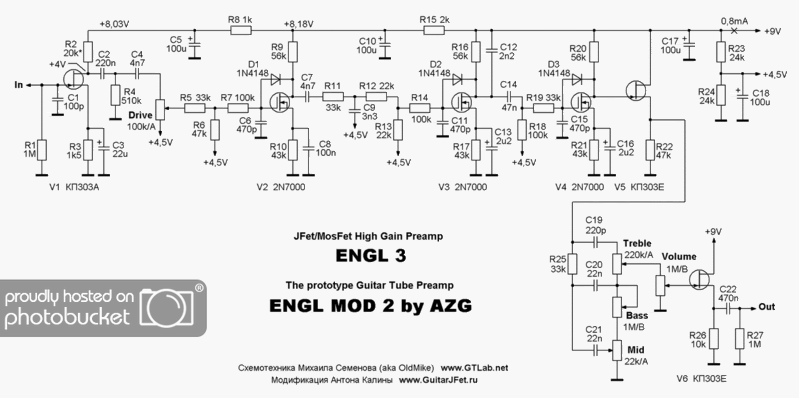

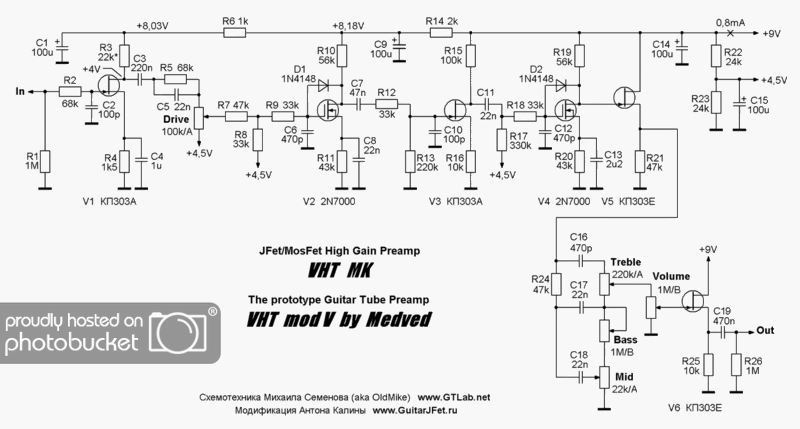

Aqui estan los demas esquemas para emular cualquier ampli de los enumerados, en cuanto pueda subo la pcb en formato del eagle a ver si alguien se anima con ésto.





Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#15 por vg-tar el 27/08/2010
Me quedo con los Soldano,ya que son de lo mejor.Luego con Mesa.:brindis:
Subir
#16 por mikemartin1 el 06/11/2010
Que buena pinta!! Suenan bien, me quedo con los Soldano y Engl! Pues en cuanto este la PCB por el Eagle, miro para armarlo!! JuanF eres un maquina! :aplausos:

Un saludo!
Subir
#17 por Andrés Vargas - chempi el 06/11/2010
Muy buenos los esquemas, me quedo con el sonido Soldano, pregunta como estan grabados los demos? en el pcb que pusiste no esta el stack de tono, en las muestras que grabaste estaba habilitado? Un saludo
---------------------------------
JuanF escribió:
Hola aquí pongo el esquema de este gran simulador de amplis, que solo con variar unos componentes se obtiene el sonido de todas las muestras, el circuito esta basado en la simulacion de valvulas, pero hecho con Jfet y MosFet.

http://i99.photobucket.com/albums/l314/zfrittz6/Buzzefall-1.gif

este sería con los componentes para el sonido messa.

Y aquí el layout que sirve para montar cualquier simulador, ya que es el mismo circuito solo varia el valor de algunos componentes para darle el caracter que mas nos guste.

http://i99.photobucket.com/albums/l314/zfrittz6/buzzefall_layout.gif

Y por hoy eso es todo mañana pondre el esquema con los componentes para el SLO-100.
Saludos


En el pcb falta aclarar que entre el punto 3 (conectado a v5) y el punto 6 (conectado a pot volume) iria el stack de tono o un jumper para no poner controles de tono.

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#18 por Andrés Vargas - chempi el 06/11/2010

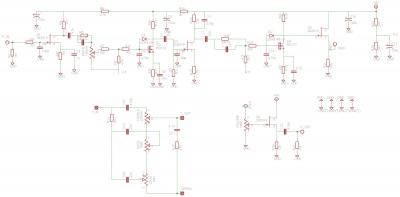

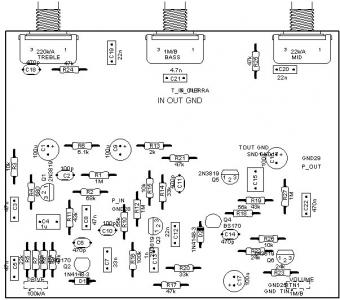

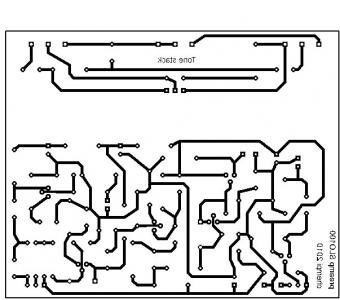

Debido a que me gusto mucho el sonido del soldano, pues le saque en eagle el PCB para todos los interesados, este consta de dos partes, primero todo el circuito del preamp con el control de drive y el volumen, y segundo un stack de tono aparte de MID TREBLE y BASS que se puede optar por usar o por no usar, utilice los tamaños de condensadores dependiendo de su valor, y las resistencias todas de 1/4 de watt. Espero les sirva, cuando tenga un dinerito extra la construire para ver que tal sale, un saludo a todos.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#19 por mikemartin1 el 07/11/2010
Muy Buenas!

Ey chempi, te importaría subir los archivos de eagle para poder hacer una variación en la placa :oops: , que la kiero meter en una caja que tengo por aqui, y me vendría al pelo que los subieras! :D

Gracias de antemano! :brindis:
Subir
#20 por Andrés Vargas - chempi el 07/11/2010
Con gusto, aqui van los archivos de eagle
Archivos adjuntos:

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#21 por Andrés Vargas - chempi el 07/11/2010
JuanF Una pregunta acerca de los transistores, no he podido encontrar referencias del transistor KN303 del esquema, parece que las letras estan en ruso :oops:. Que transistores utilizaste tu? o que otros se pueden utilizar? Gracias :D

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
#22 por mikemartin1 el 07/11/2010
Por lo que pone... me suena que son KP303A, por lo del número pi, pero creo que se pueden remplazar por lo ya miticos J201... solo creo, que de electronica se poco. JuanF sacanos de dudas!! ;)

Creo que queda asi: KP303A => J201 y los KP303E => 2n5457. Los que lleva el BSIAB II, NO???

Un saludo!
Subir
#23 por vedaabierta el 12/11/2010
Para los KP303E deberian funcionar mejor lo 2n7000 o los bs170 por la funcion que cumplen,pero sustitutos posibles 2n5457,j202,mpf102 o casi cualquier jfet,son buffers y no es muy relevante,en estas posiciones para mi funcionan mejor los mosfet.

Para el KP303a un J201 sin mas posibilidad porque cualquier otra alternativa te baja la ganancia bastante.
Subir
#24 por I.S.T.I.K.I.S. el 22/01/2011
interesante, espero alguien termine de construirlo y muestre fotos y pruebas de audio...un saludo y felicitaciones por la causa.-

me gusta el mesa1, engl2 y soldano/vht.-

- Si comienza uno con certezas, terminará con dudas; más si acepta empezar con dudas, llegará a terminar con certezas.

Subir
