metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

#1 por Dr.Maligno Tech el 01/12/2009
buenas caballeros, en mi miser andadura de parado, el otro dia baje a Murcia a la tienda a por cuerdas y probe una BC.Rich Kerry King, suena enorme, me percate que llebaba una palanca que acionaba una especie de over-drive, y me dije, como tengo placa perforada y eso, pos voy a ponerle un booster a la guitarra:roll:, pues se lo pungo.

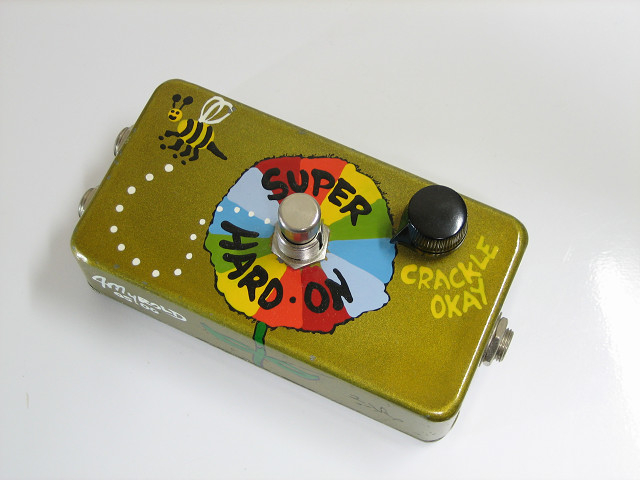

mi idea es la siguiente, ya que no conozco el esquema de el booster de EMG el PA2, que lleva la BC.Rich, voy a instalarle un booster-preamp, basado en el pedal boutique de zvex, super hard on.Welcome to Z.VEX EFFECTS






para vuestra informacion, este pedal es vendido en todo el mundo al precio de 349 euros, que os parece, el precio de tres resistencias, dos condensadores, un potenciometro y un BS170.:risa::risa::risa:

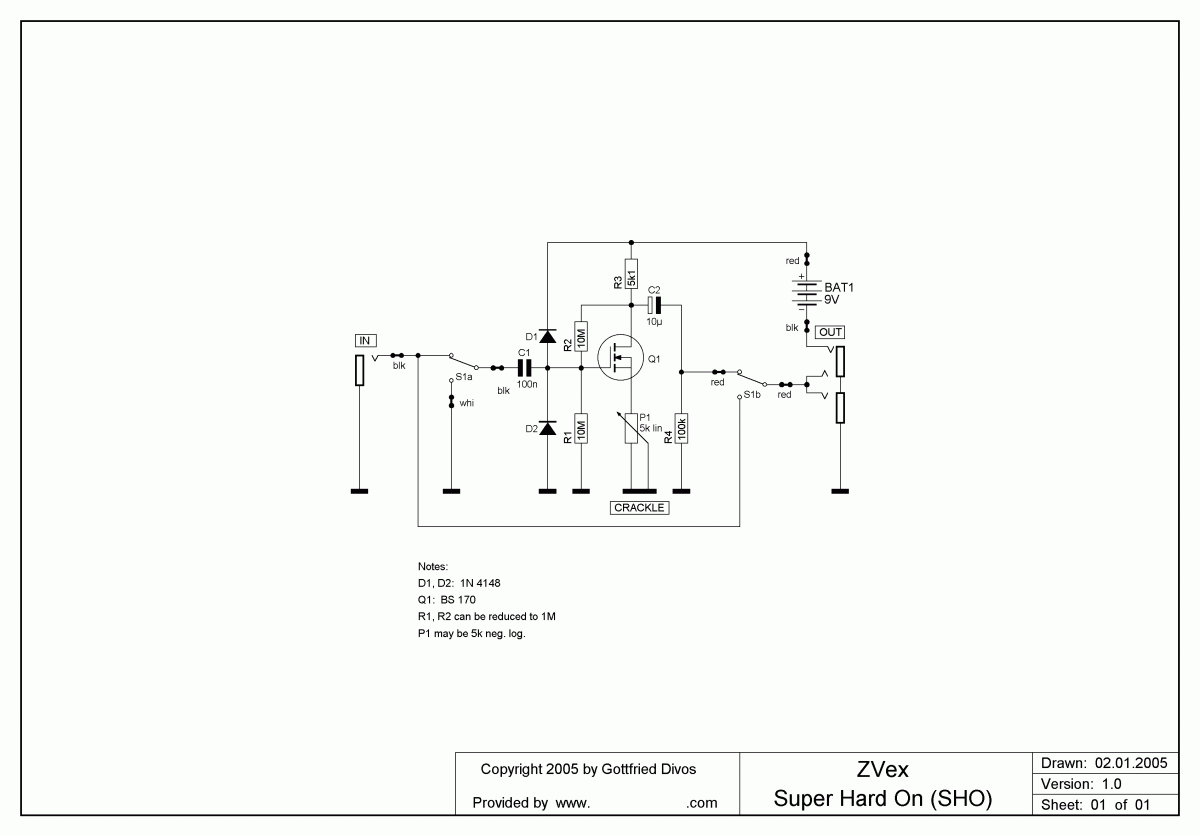

el esquema es el siguente:

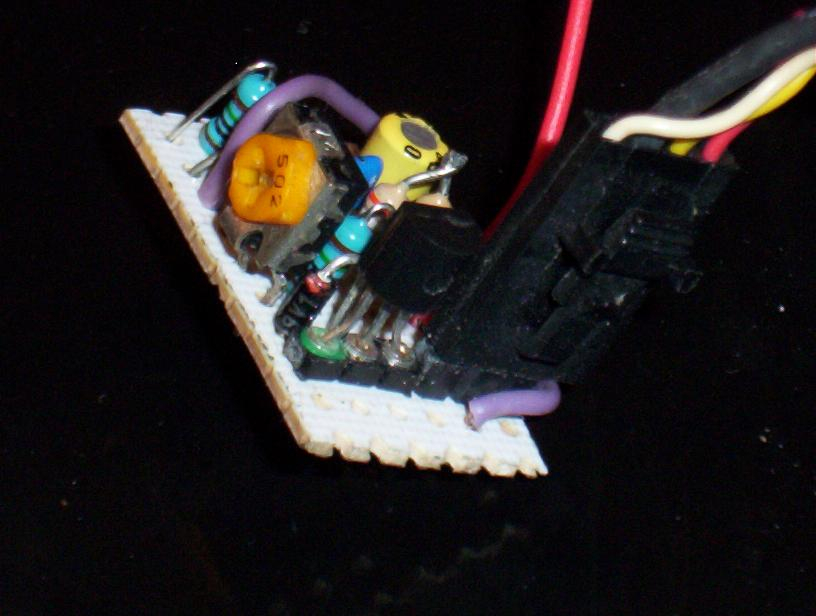

bastante sencillo, en esta ocasion he prescindido de el potenciometro y le he instalado un trimmer, mas o menos queda asi el trabajo.

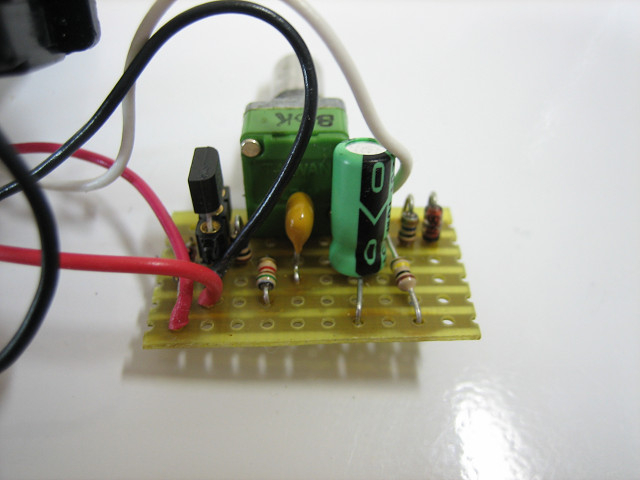

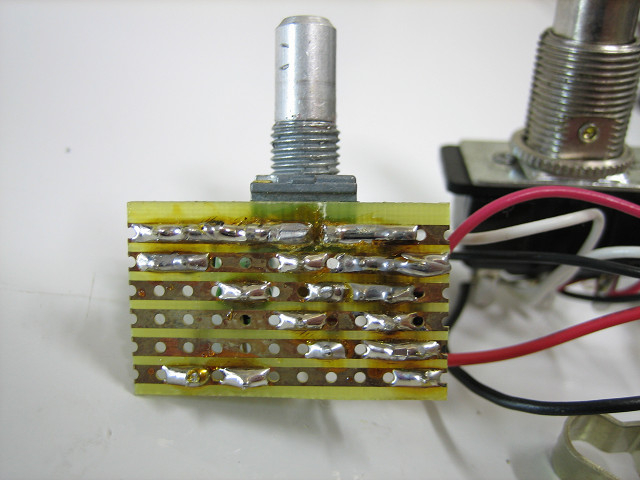

yo me he guiado por las imagenes anteriores para hacer el mio, no es muy dificil, aunque tambien estaria bien currarse una plaquita.

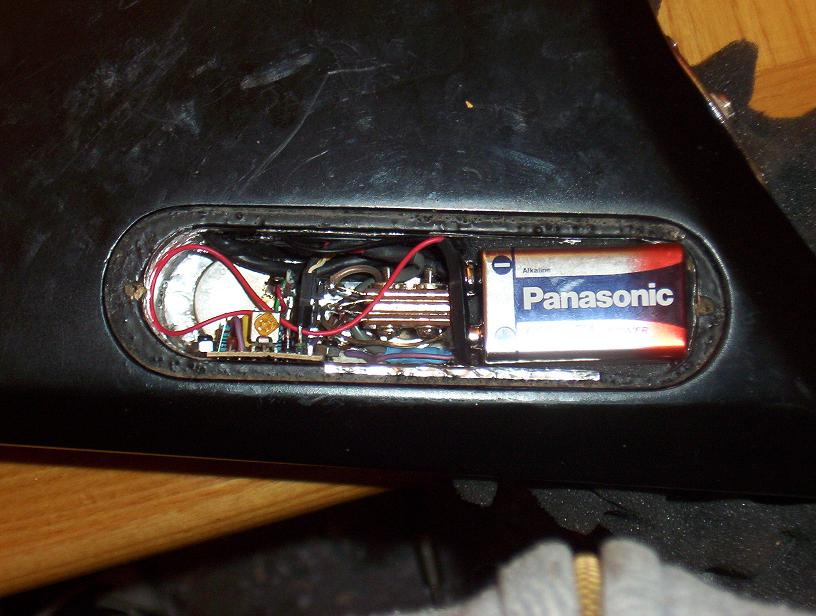

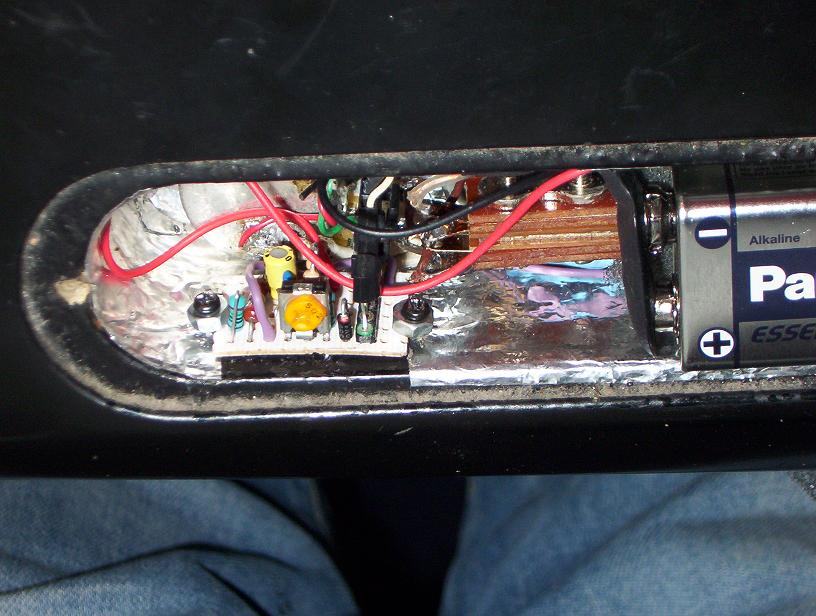

asi me quedo instalada.

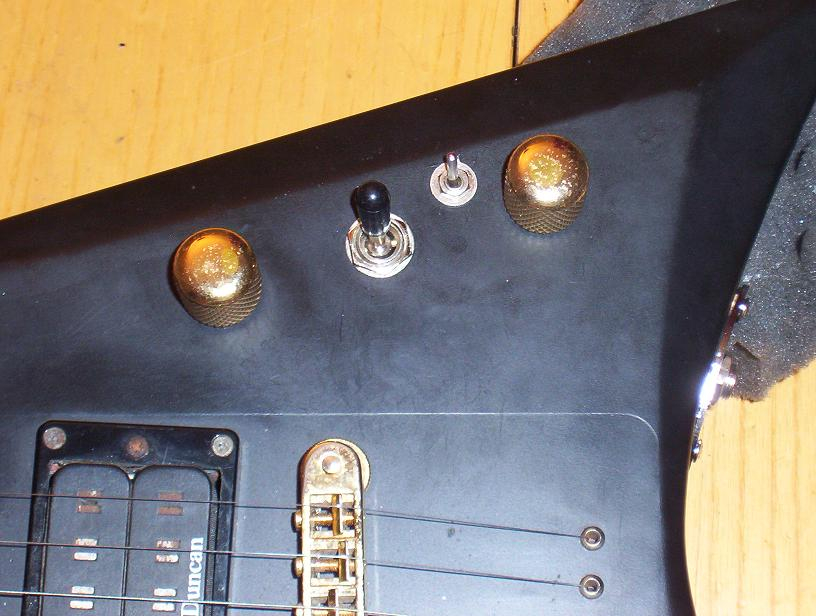

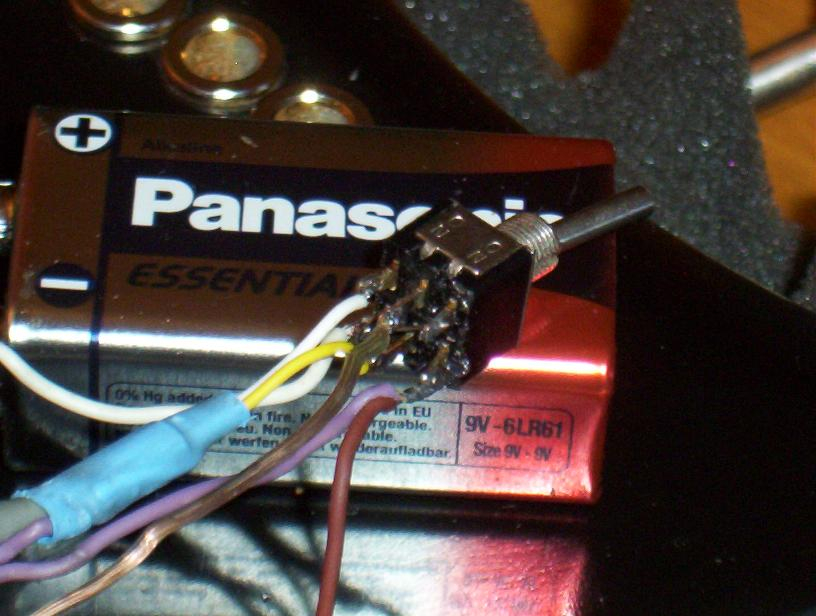

Esta palanca es para activarlo, va justo entre el jack y el cambio de pastilla.

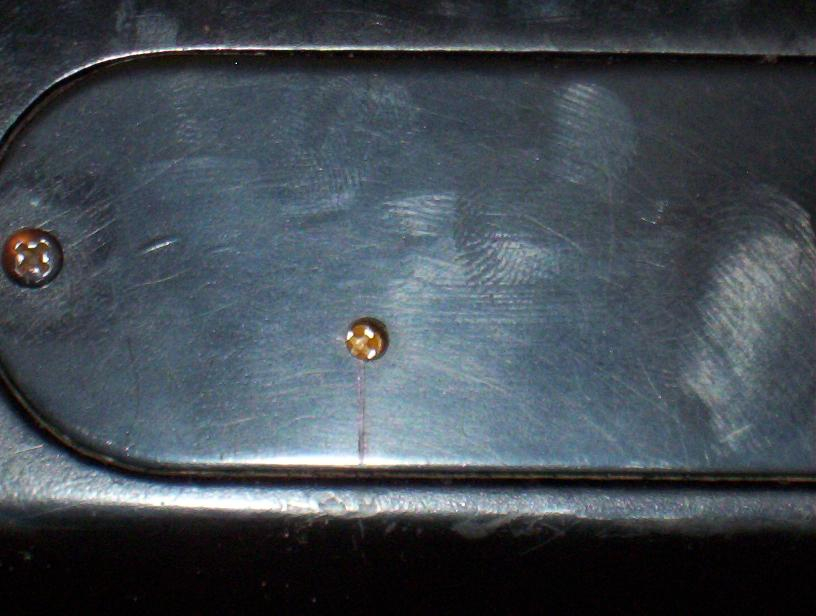

en esta tapa se le hace un bujerito para accionar el trimmer que sera el inprovisado poternciometro.

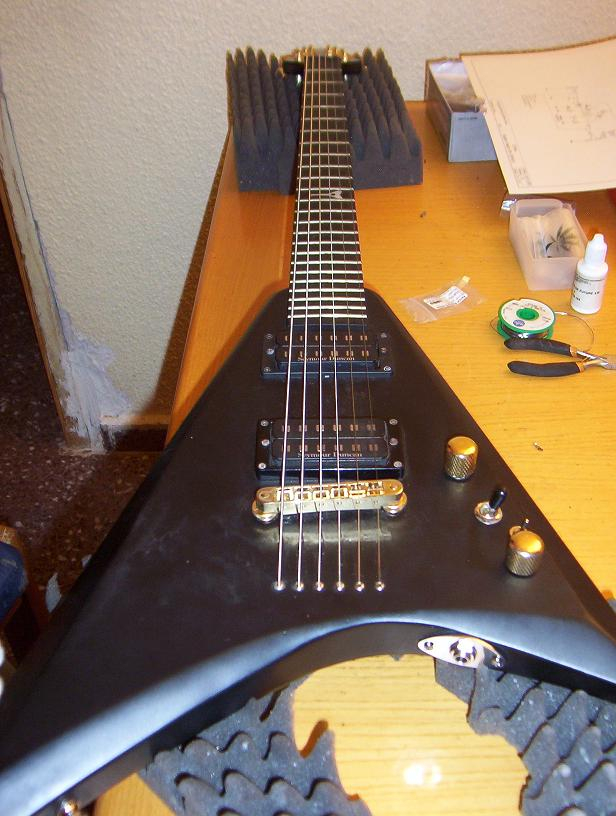

asi es el acabado final, es mi frankyflying, una maison se mi adolescencia, con una tapa de resonancia de caoba, puente fijo con las cuerdas atraves del cuerpo, mastil baritono de 27", dos seymour duncan trembucker, distorsion y original, y ahora un super hard on de zvex. mola o no??:si:


Que ofrece este preamp, regula las frecuencias idoneas para hacer solos y las acerntua, ademas actua de booster si se le sube el volumen.

bueno,bonito y barato.
Agur hermanos.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
3
#2 por TonyGT-Ibiza el 01/12/2009
ajjajaa muy bueno tio,y eso que hace cuando le das a la palanca subir la ganancia de la guitarra no? si por ejemplo la enchufas a un amplificador hace que distorsione mas no?
un microamp?

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#3 por Dr.Maligno Tech el 01/12/2009
no exactamente, es un preamp que actua en la ganancia y el tono, como el treble booster, pero otras frecuencias, yo ya lo tenia en pedal.


mirate esto ZVEX EFFECTS

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#4 por David el 02/12/2009
Joder, no paras :D

Hay que estar tarado para pagar 350€ por eso :leyendo:
Subir
1
#5 por Dr.Maligno Tech el 02/12/2009
mira a ver que vale en thomann, creo que anda el precio por ahi

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#6 por wongio el 02/12/2009
Me parece super,yo estuve tratando de hacer lo mismo pero con un stratoblaster, que me parecio algo muy sencillo para un novato como yo, bueno pero al final no resulto.......

Seria bueno que nos dejaras escucharlo, a ver como se comporta....:ok:
Subir
#7 por Dr.Maligno Tech el 02/12/2009
ahora mismo estoy de conciertos, en cuanto pueda revivo un par de hilos que tengo por ahi pendientes con algun video o clip de sonido.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#8 por Dr.Maligno Tech el 10/12/2009
probe el invento en el concierto que toque en moratalla y funciona perfectamente, ademas, lo he hecho en placa pcb en vez de perforada.


vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#9 por bazhacker el 14/12/2009
Y como veo las fotos del manual si el servidor no funciona?
Saludos amigo me interesa tu booster :L
Subir
#10 por Dr.Maligno Tech el 14/12/2009
Deberias avisar al administrador, toda la info esta aki en el post

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#11 por bazhacker el 15/12/2009
Perfecto amigo muchas gracias, ensegioda le envio un mp, el problema es que me sale la imagen de ahorro de ancho de banda y no se como solucinarlo... Gracias amigo :L
Subir
#12 por Coco el 15/12/2009
Esta bien el cacharrín, a ver si subis unas muestras de audio a ver que tal se comporta.
:saludo:
Subir
