metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

#37 por Coco el 05/02/2010
Jeje ahora manos a la obra.
Subir
#38 por lilu_mazzolla el 05/02/2010
y algo que todabavia no entiendo asi iria el pote?:

ademas de cuanto es el pote? si le pongo uno de 100k tendria mas ganancia?

y hay entre el cuatro y el cinco tengo que cortar hasta el cobre o como?
con que pintura lo puedo pintar?
y mi ultima duda y no incho mas es,viste que por ejemplo el cable verde tiene un circulo verde alrededro? hay que hacer algo o eso esta de adorno

MUCHISIMAS GRACIAS!!! no podria darte puntos de alguna forma?

:saludo::saludo::saludo::saludo::saludo::saludo:
Subir
#39 por kowe90 el 06/02/2010
Rasta,he estado repasando las conexiones de mi guitarra y parecen ser diferentes a la tuya, creo que tienes un toggle de gibson.
Mis conexiones son estas:
la conexion del boost iria entre en pin central del toggle y el izquierdo del volumen no?
Gracias
Subir
#40 por Dr.Maligno Tech el 06/02/2010
lilu_mazzolla escribió:
y algo que todabavia no entiendo asi iria el pote?:
http://files2.soniccdn.com/old/1665164b6c8af917624.gif

ademas de cuanto es el pote? si le pongo uno de 100k tendria mas ganancia?

y hay entre el cuatro y el cinco tengo que cortar hasta el cobre o como?
con que pintura lo puedo pintar?
y mi ultima duda y no incho mas es,viste que por ejemplo el cable verde tiene un circulo verde alrededro? hay que hacer algo o eso esta de adorno

MUCHISIMAS GRACIAS!!! no podria darte puntos de alguna forma?

:saludo::saludo::saludo::saludo::saludo::saludo:


Hola lilu, el pote es de 5k lineal, y los colores son para orientarte, note líes, la pista la cortas con un cutter y el pote va en el sentido que has dibujado.
PAra pintarlo, una pintura en spray para coches y la dejas que cure al sol
---------------------------------
kowe90 escribió:
Rasta,he estado repasando las conexiones de mi guitarra y parecen ser diferentes a la tuya, creo que tienes un toggle de gibson.
Mis conexiones son estas:
http://www.bcrich.com/images/schematics/lrg_bronze.jpg
la conexion del boost iria entre en pin central del toggle y el izquierdo del volumen no?
Gracias

acertaste, gibson hasta la muerte, debes de rutearlo entre el ultimo cable que va al jack hembra de la salida de la guitarra y el mismo jack hembra.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#41 por kowe90 el 06/02/2010
rasta_maleek escribió:

acertaste, gibson hasta la muerte, debes de rutearlo entre el ultimo cable que va al jack hembra de la salida de la guitarra y el mismo jack hembra.

Gracias compañero
Por cierto que diferencia hay entre en switch de mi guitarra y el gibson?
Saludos
Subir
#42 por Dr.Maligno Tech el 06/02/2010
No se el tipo de switch que gastas, pero el switch es por lo de tres posiciones, uno de mas no porque me gusta convinar las dos humbuker.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#43 por kowe90 el 08/02/2010
Rasta tu invento funciona de maravilla!!!!:ok:
Es muy sencillo de hacer, economico y el resultado es mas que satisfactorio. (solo lo he probado con un MS-2).
Ya tengo ganas de terminar la guitarra y probarlo con las humbuker.:D
Te debo una :brindis:
Subir
#44 por Dr.Maligno Tech el 08/02/2010
gracias a todos, lo proximo es que subais videos y clips de audio

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#45 por kowe90 el 09/02/2010
Me han surgido un par de preguntas sobre el consumo y la duracion de la bateria.
Disminuye mucho la duracion de la bateria con el circuito integrado?
Si desconecto el jack de la guitarra, dejo de gastar bateria?
Saludos!!
Subir
#46 por oziriz el 10/02/2010
hola...

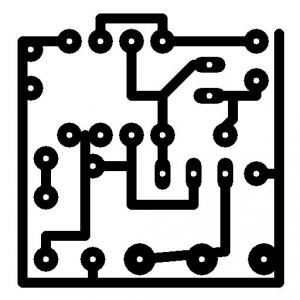

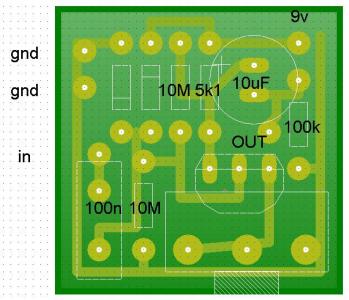

tan solo queria aportar mi version de la pcb... de repente asi les resulta mas facil armarlo... el tamaño exacto de la placa es 2cm x 2cm y todo cabe muy bien, la posicion del transistor es para el 2n7000 para el bs170 es al reves, pueden usar los dos pads de gnd o solo uno, no se asusten de ver dos ;)...
ahhh tambien no le crean a los tamaños que ven en el layout, esta exagerado, todo cabe muy comodamente...

de paso queria preguntar para los entendidos, me gustaria tratar de hacer una adaptacion de este pedalito para bajo... deberia cambiar el capacitor de entrada a un valor como 220n o deberia ser algo mas exagerado como 2.2uF?? que otra cosa... que mas creen que seria bueno modificar para lograr una mejor respuesta en el bajo? el capacitor de salida? o la resistencia de 100k que no se bien para que esta xD...
Archivos adjuntos:
BBCode:
BBCode:
Subir
#47 por sevamanga el 10/02/2010
se hace :P muchas gracias

Exodo 35:30-35
Jesús Vive!!

Subir
#48 por xabdeth el 10/02/2010
No entiendo muy bien donde van todos los cables, porque nada mas ponen esquemas del pedal en si..Quisiera hacerlo, pero no me guio todavia lo suficiente por las imagenes, en el esquema del pedal tiene 2 jacks, cual se elimina si quiero hacerlo como el de las primeras imagenes del post?..
